Documents techniques

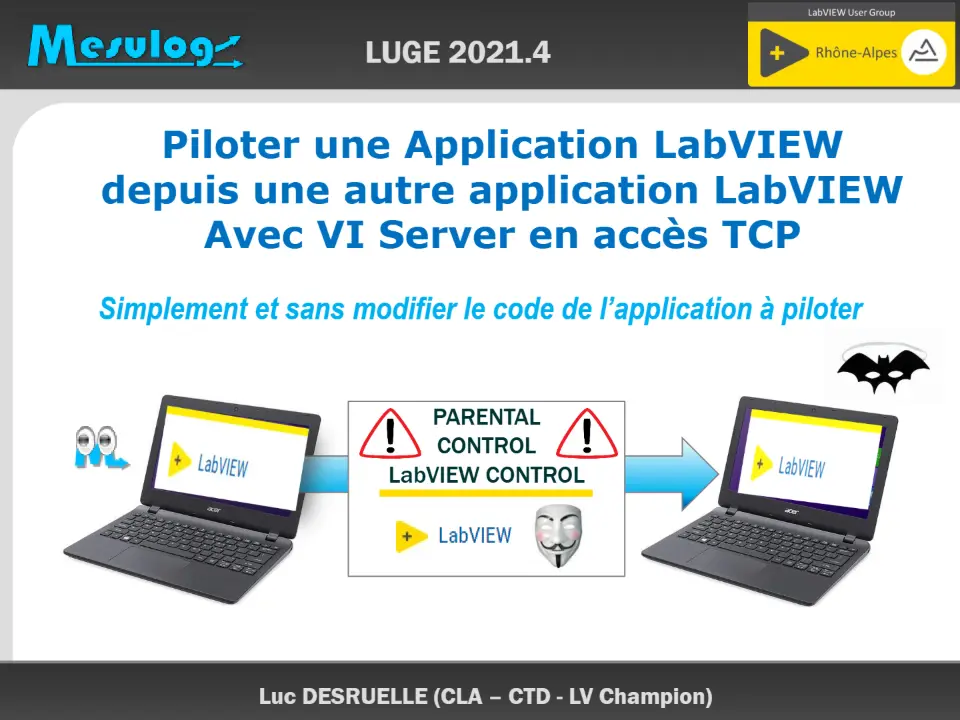

LUGE 2021.4

Avec VI Server en accès TCP

Simplement et sans modifier le code de l’application à piloter

PARENTAL CONTROL

LabVIEW CONTROL

Luc DESRUELLE (CLA – CTD - LV Champion)

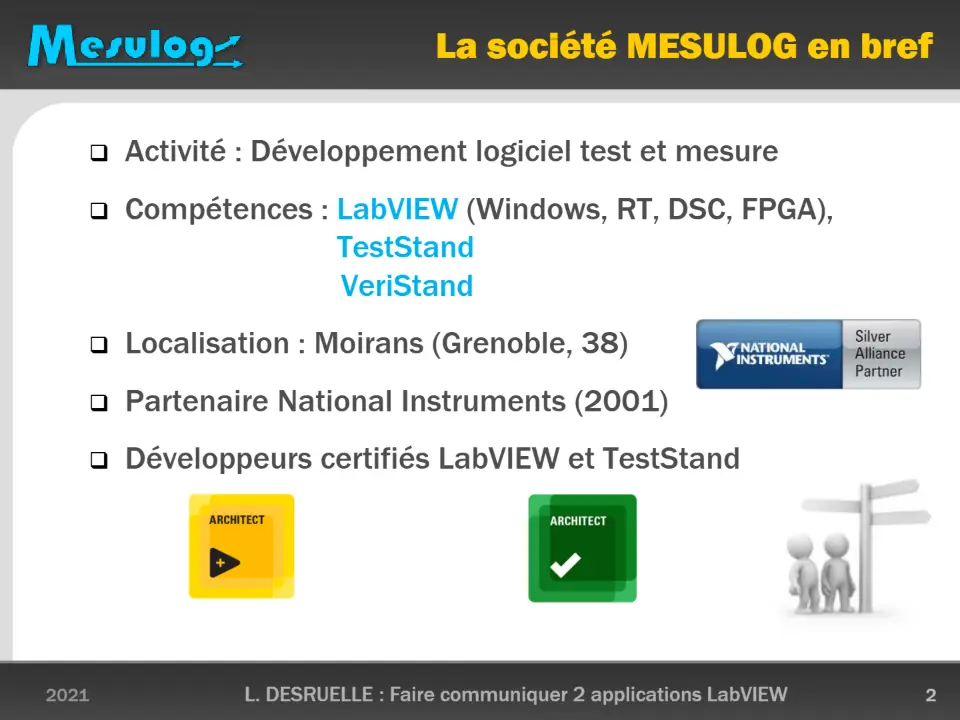

❑ Activité : Développement logiciel test et mesure

❑ Compétences : LabVIEW (Windows, RT, DSC, FPGA),

TestStand VeriStand

❑ Localisation : Moirans (Grenoble, 38)

❑ Partenaire National Instruments (2001)

❑ Développeurs certifiés LabVIEW et TestStand

2021 L. DESRUELLE : Faire communiquer 2 applications LabVIEW 2

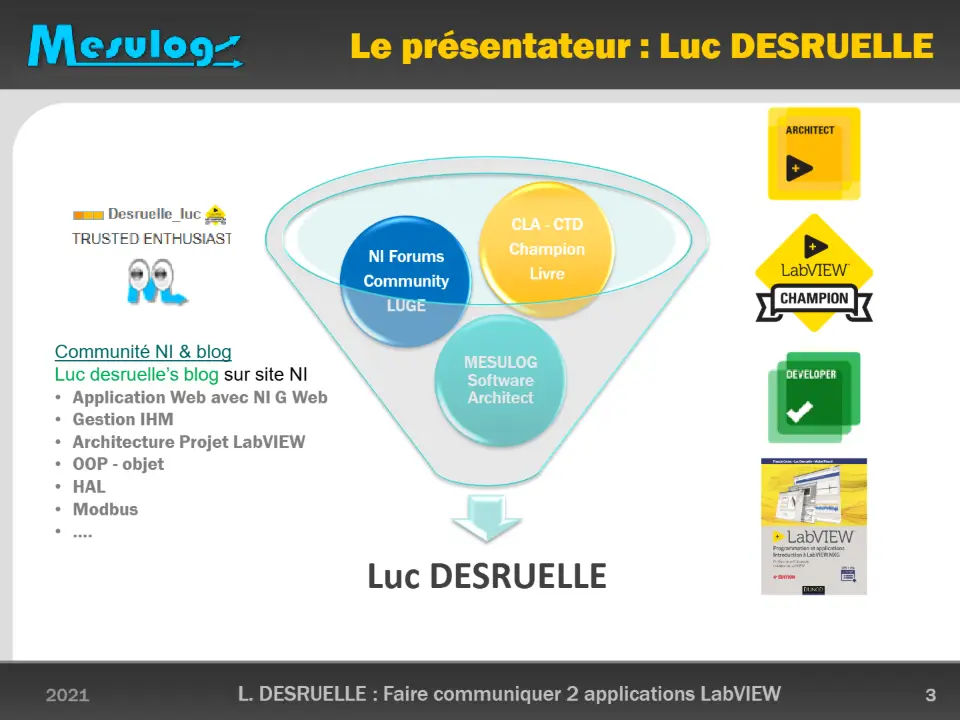

Le présentateur : Luc DESRUELLE

CLA - CTD Champion

Livre

NI Forums Community

LUGE

Communité NI & blog Luc desruelle’s blog sur site NI

• Application Web avec NI G Web
• Gestion IHM
• Architecture Projet LabVIEW
• OOP - objet
• HAL
• Modbus
• ….

MESULOG Software Architect

Luc DESRUELLE

L. DESRUELLE : Faire communiquer 2 applications LabVIEW 3

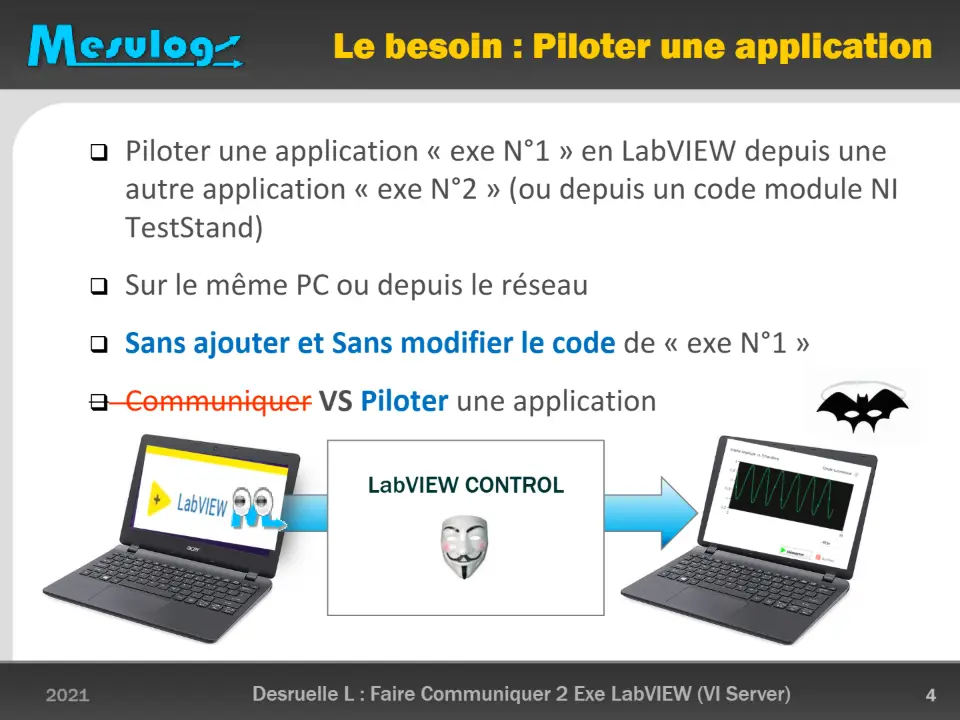

❑ Piloter une application « exe N°1 » en LabVIEW depuis une

autre application « exe N°2 » (ou depuis un code module NI TestStand)

❑ Sur le même PC ou depuis le réseau

❑ Sans ajouter et Sans modifier le code de « exe N°1 »

❑ Communiquer VS Piloter une application

LabVIEW CONTROL

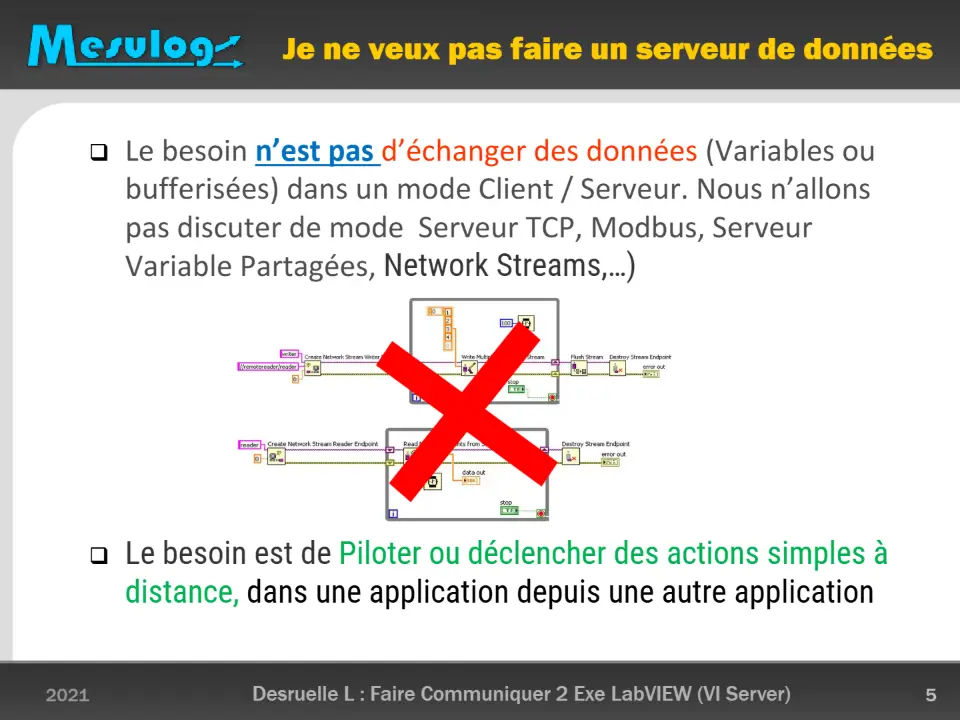

pas discuter de mode Serveur TCP, Modbus, Serveur Variable Partagées, Network Streams,…)

❑ Le besoin est de Piloter ou déclencher des actions simples à

distance, dans une application depuis une autre application

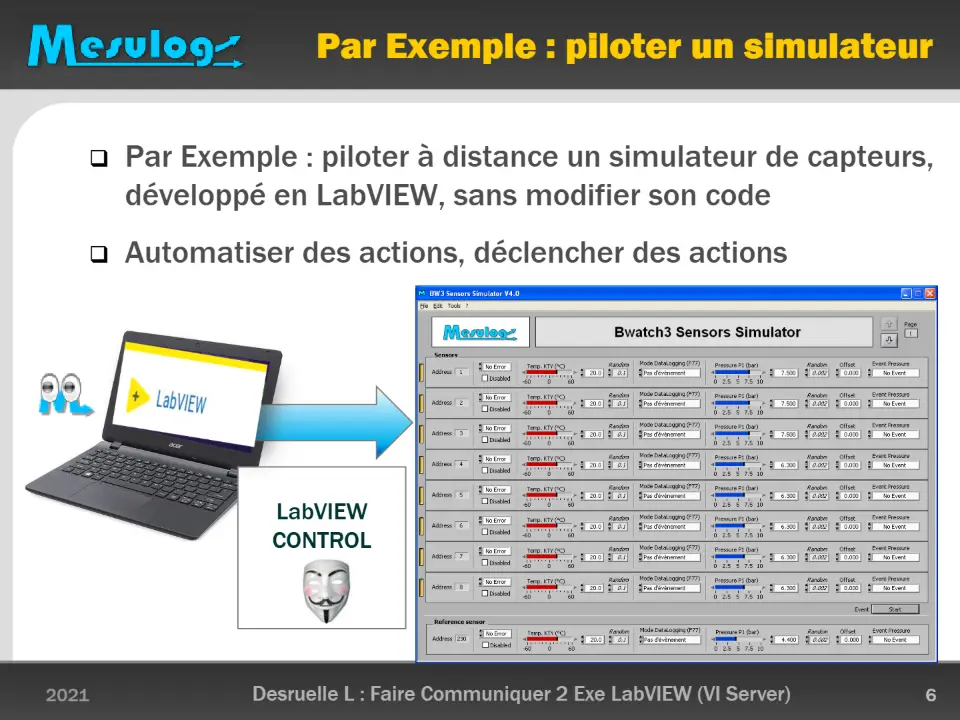

❑ Par Exemple : piloter à distance un simulateur de capteurs,

développé en LabVIEW, sans modifier son code

❑ Automatiser des actions, déclencher des actions

LabVIEW CONTROL

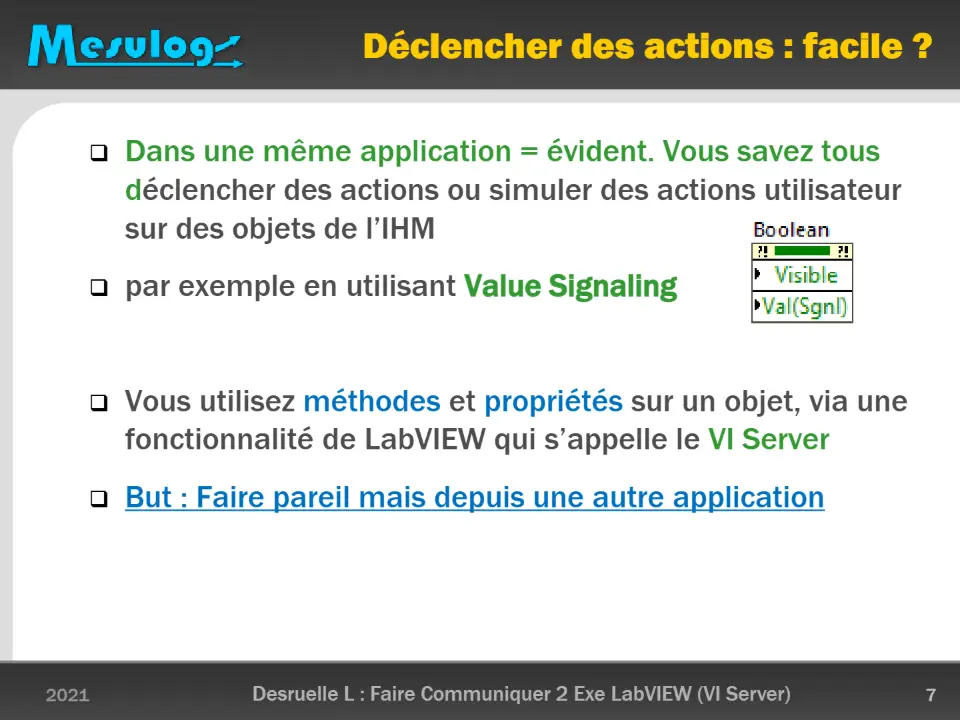

❑ Dans une même application = évident. Vous savez tous

déclencher des actions ou simuler des actions utilisateur sur des objets de l’IHM

❑ par exemple en utilisant Value Signaling

❑ Vous utilisez méthodes et propriétés sur un objet, via une

fonctionnalité de LabVIEW qui s’appelle le VI Server

❑ But : Faire pareil mais depuis une autre application

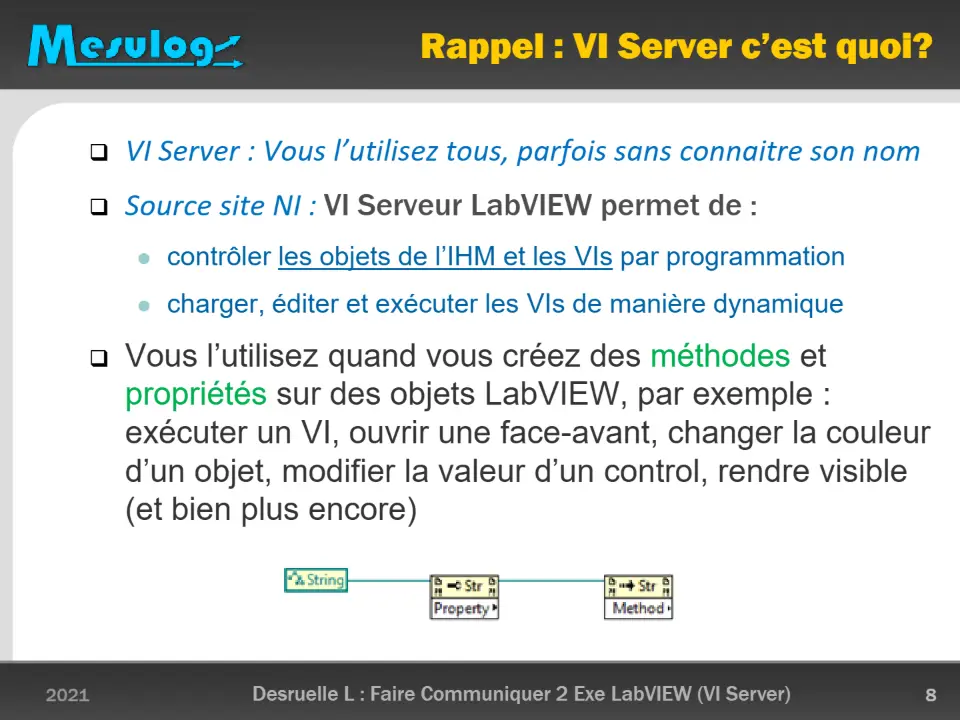

❑ VI Server : Vous l’utilisez tous, parfois sans connaitre son nom ❑ Source site NI : VI Serveur LabVIEW permet de :

⚫ contrôler les objets de l’IHM et les VIs par programmation

⚫ charger, éditer et exécuter les VIs de manière dynamique

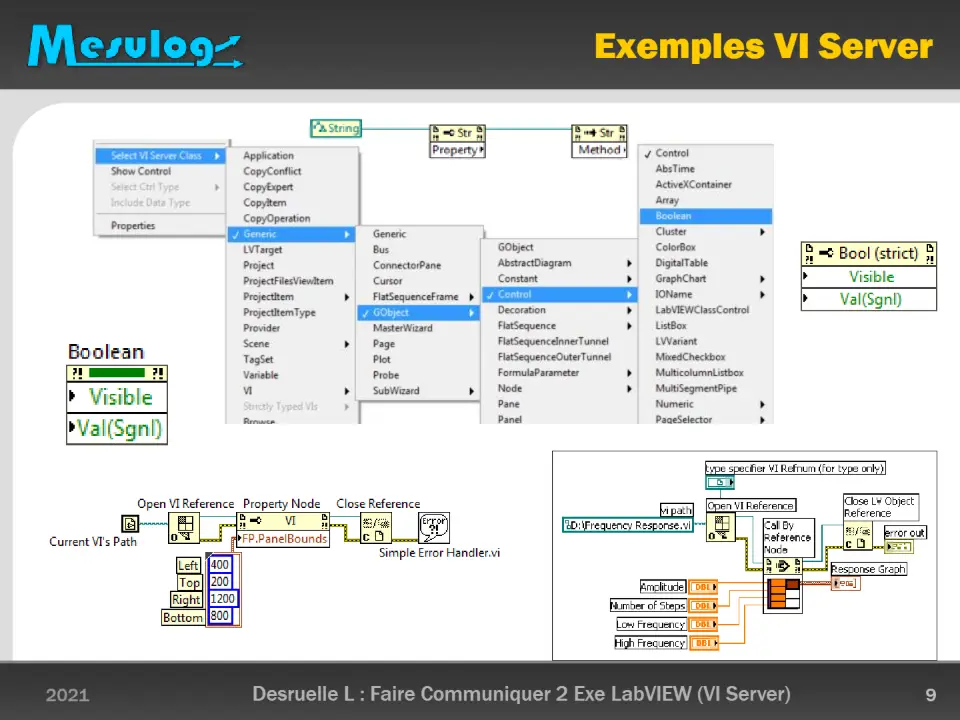

❑ Vous l’utilisez quand vous créez des méthodes et

propriétés sur des objets LabVIEW, par exemple : exécuter un VI, ouvrir une face-avant, changer la couleur d’un objet, modifier la valeur d’un control, rendre visible (et bien plus encore)

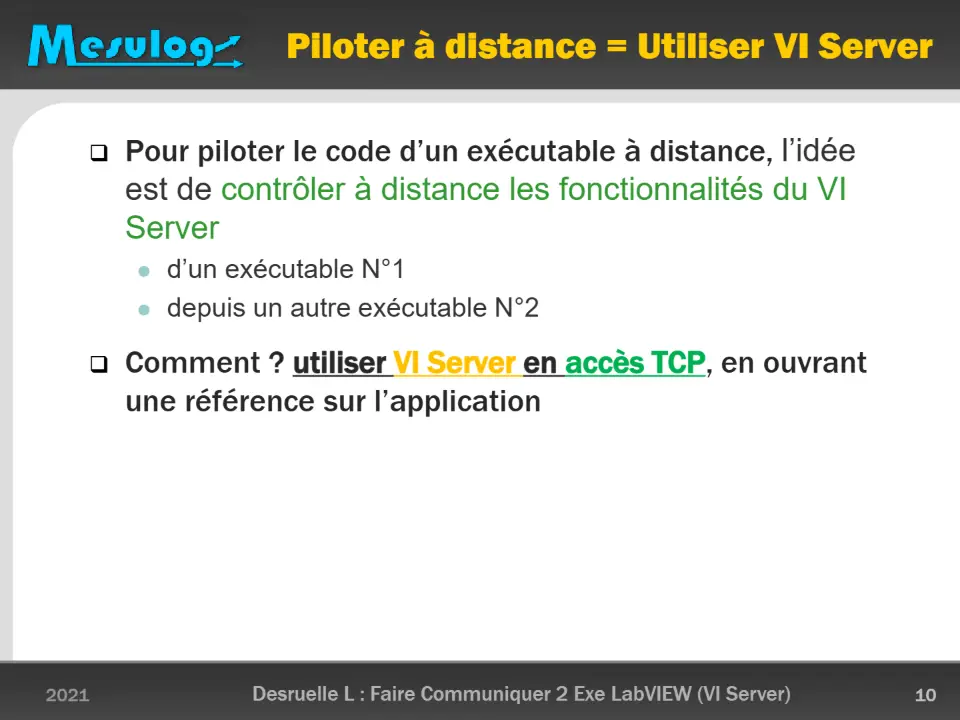

❑ Pour piloter le code d’un exécutable à distance, l’idée

est de contrôler à distance les fonctionnalités du VI Server

⚫ d’un exécutable N°1 ⚫ depuis un autre exécutable N°2

❑ Comment ? utiliser VI Server en accès TCP, en ouvrant

une référence sur l’application

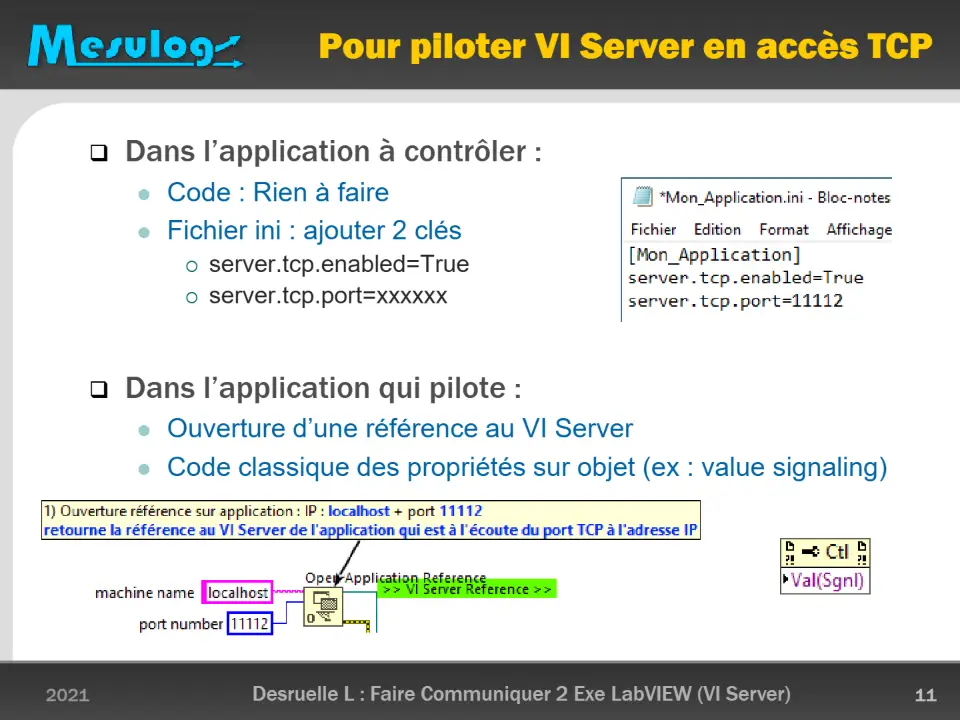

❑ Dans l’application à contrôler :

⚫ Code : Rien à faire ⚫ Fichier ini : ajouter 2 clés

 server.tcp.enabled=True  server.tcp.port=xxxxxx

❑ Dans l’application qui pilote :

⚫ Ouverture d’une référence au VI Server ⚫ Code classique des propriétés sur objet (ex : value signaling)

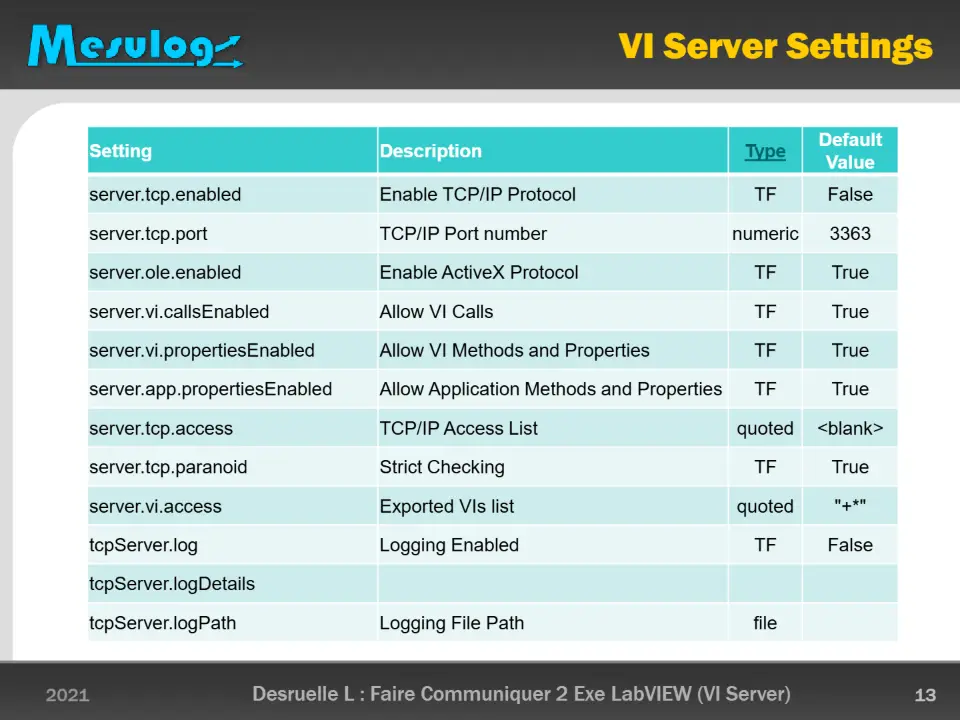

Default Value

Setting Description Type

server.tcp.enabled Enable TCP/IP Protocol TF False

server.tcp.port TCP/IP Port number numeric 3363

server.ole.enabled Enable ActiveX Protocol TF True

server.vi.callsEnabled Allow VI Calls TF True

server.vi.propertiesEnabled Allow VI Methods and Properties TF True

server.app.propertiesEnabled Allow Application Methods and Properties TF True

server.tcp.access TCP/IP Access List quoted <blank>

server.tcp.paranoid Strict Checking TF True

server.vi.access Exported VIs list quoted "+*"

tcpServer.log Logging Enabled TF False

tcpServer.logDetails

tcpServer.logPath Logging File Path file

2021 L. DESRUELLE : Faire communiquer 2 applications LabVIEW 14
