Document original : Banc d’endurance spatial (PDF, 324 Ko)
Le contexte
Le département d’hyperfréquences du CNES conçoit et caractérise des tubes à ondes progressives (TOP) spatialisés.
L’objectif
Tester en endurance (sur plusieurs mois) un TOP en le soumettant à des contraintes similaires à son utilisation en vol.
La solution

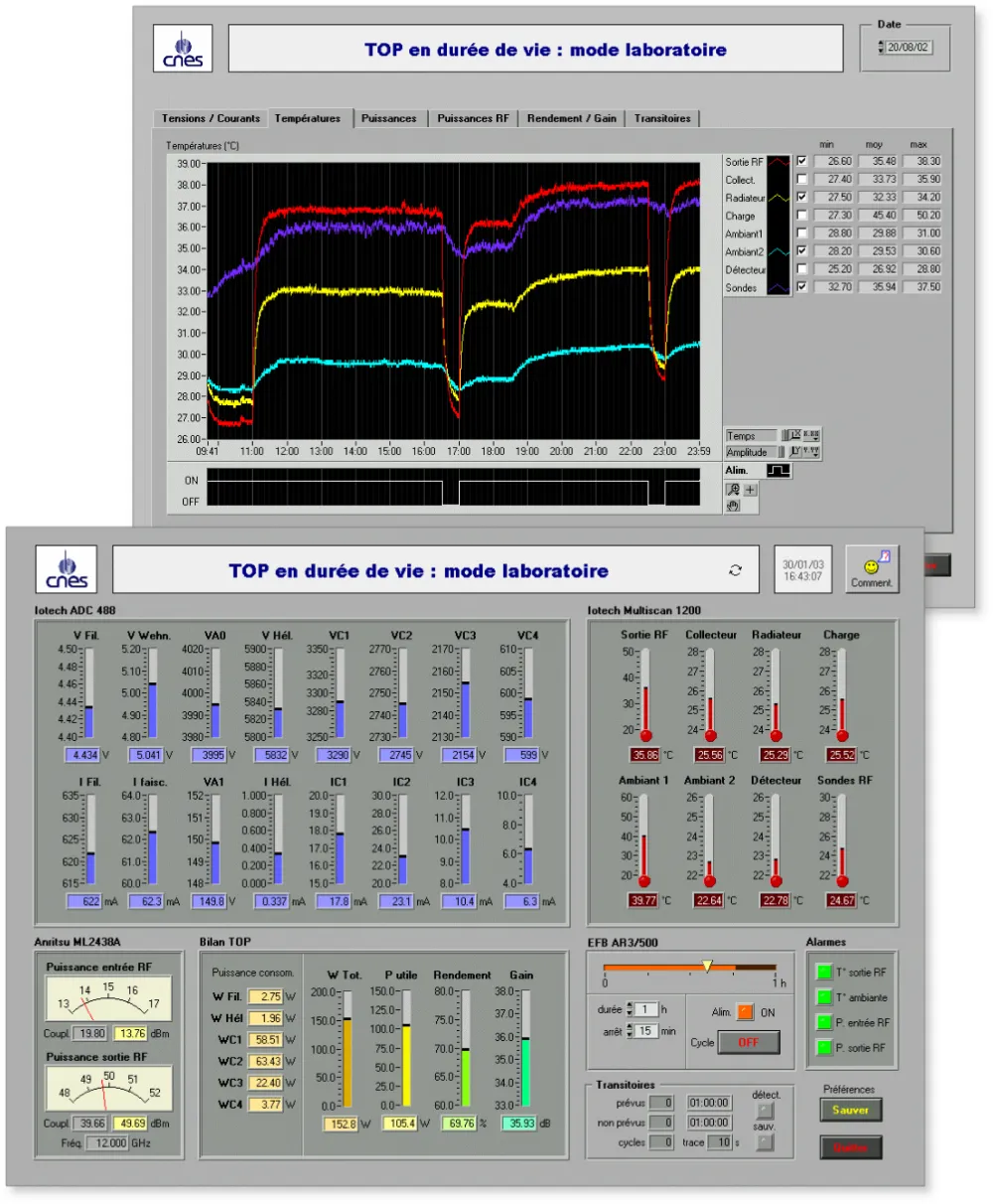

Développer une application sous LabVIEW pilotant une baie 19’’ instrumentée.
Détails techniques
- Pilotage d’une alimentation multi-modules, de centrales d’acquisition, d’un powermeter et d’un oscilloscope via GPIB
- Génération des cycles marche/arrêt et variation de la température
- Récupération de signaux transitoires depuis l’oscilloscope
- Création d’un journal de bord (historique des actions utilisateurs)
- Visualisation des mesures au cours du test et depuis une station déportée
