Le contexte

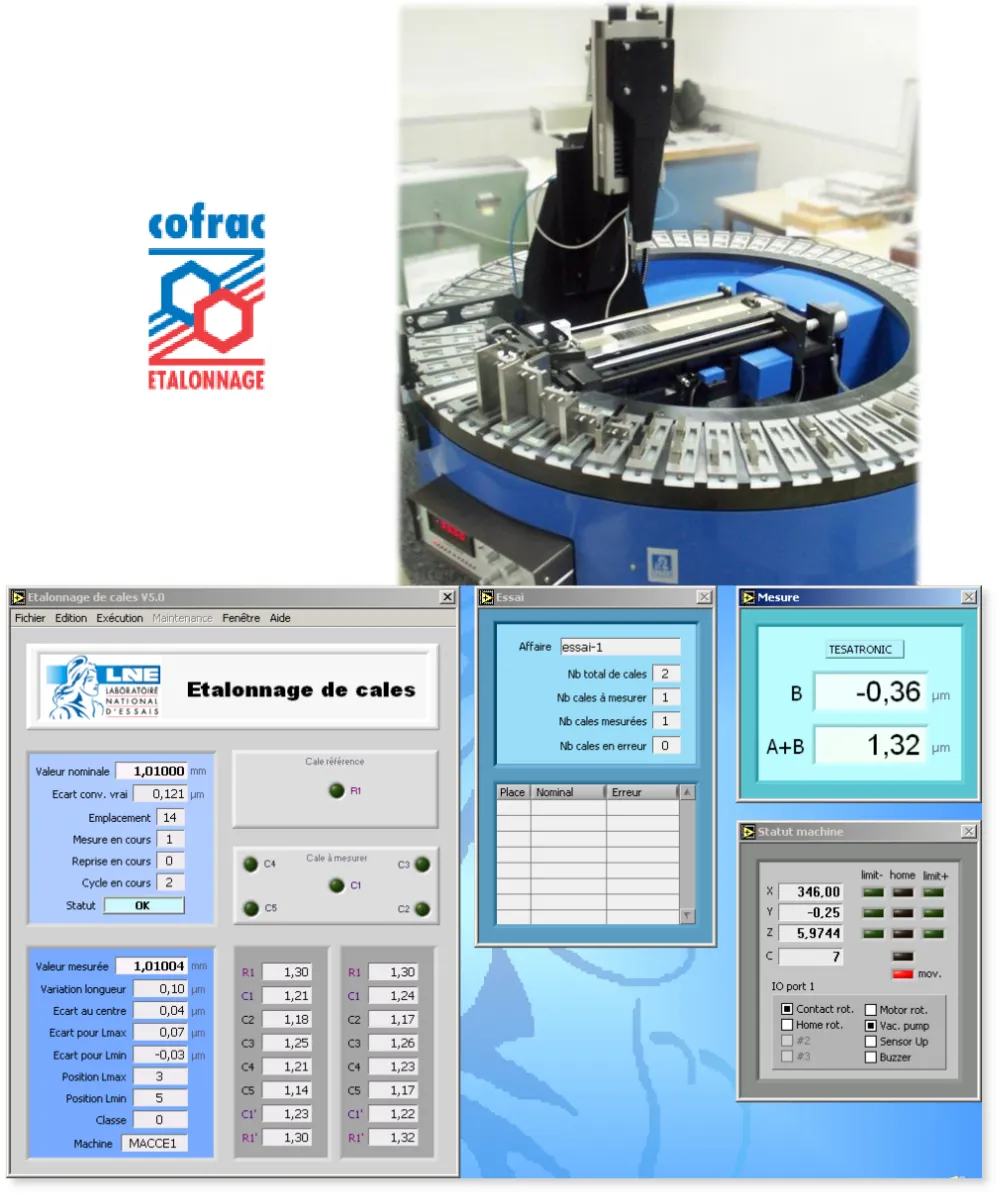

Le LNE (laboratoire national de métrologie et d’essais) dispose d’une machine permettant d’étalonner des jeux de cales métrologiques. La première version du système de pilotage avait été développée sous MS- Dos.

L’objectif

Mettre à niveau le hardware et le software pour disposer d’une solution plus conviviale, compatible avec une accréditation COFRAC.

La solution

Développer une application de gestion sous LabVIEW et une autre sous LabVIEW RT pilotant le châssis PXI de la machine.

Détails techniques

• PC sous Windows dédié à la gestion des essais
• Châssis PXI RT avec carte motion pilotant trois axes de translation et un carrousel
• Communication TCP-IP entre le PC et le châssis PXI RT
• Base de données partagée sur le réseau local contenant les données des jeux de cales étalon, les paramètres de mesure et les résultats de la vérification
• Mesure de la longueur de la cale par comparaison mécanique à une cale étalon de référence au moyen de deux capteurs en opposition
• Calcul de l’incertitude de mesure
