Le contexte

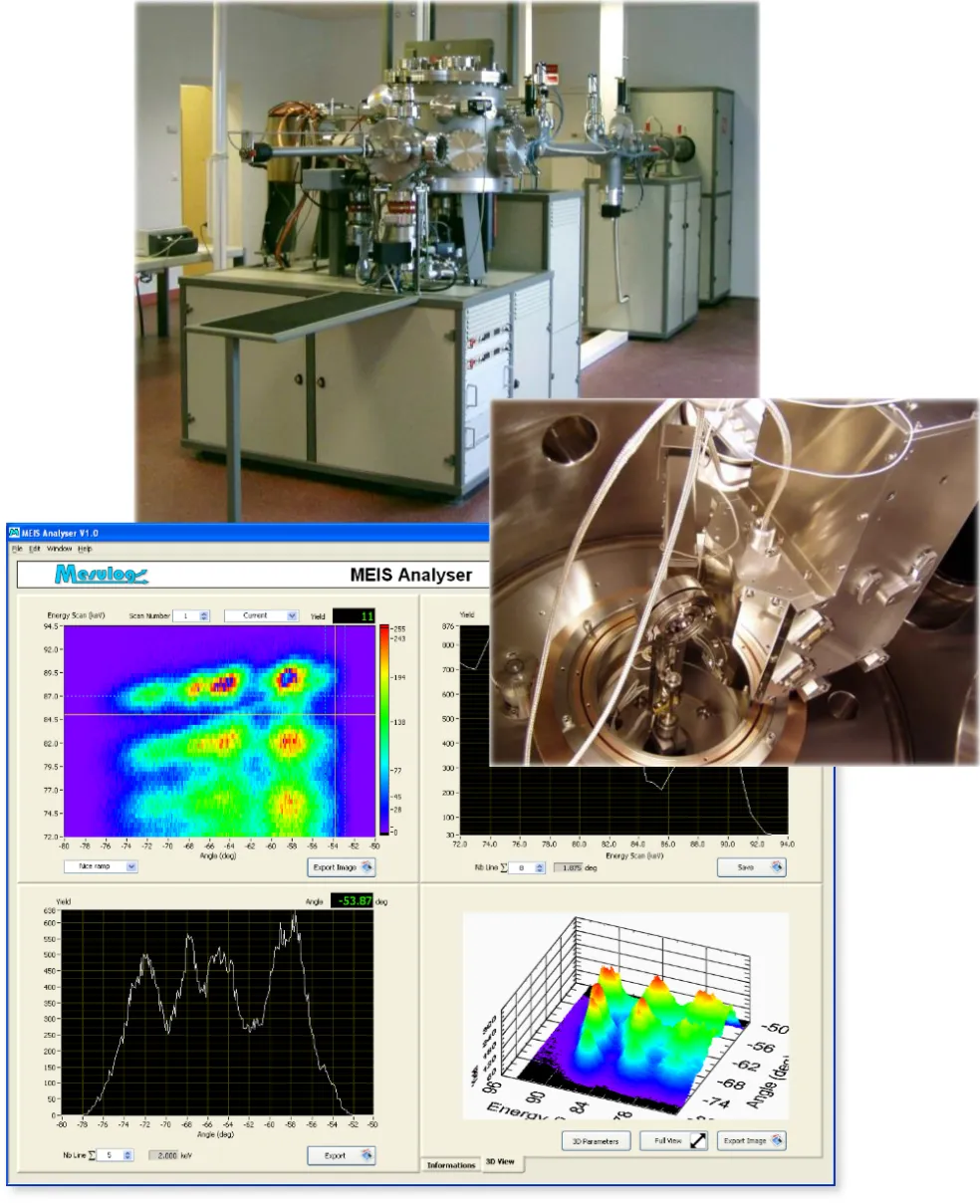

Le commissariat à l’Energie Atomique de Grenoble possède un système accélérateur haute tension associé à un spectromètre MEIS (Medium Energy Ionscattering Spectroscopy). Cet équipement permet de bombarder un échantillon par un faisceau d’ions énergétiques et ainsi caractériser des matériaux en couche mince.

L’objectif

Automatiser le système d’acquisition afin de doter le département de recherche sur les matériaux d’outils logiciels plus performants et plus conviviaux.

La solution

Développer deux applications sous LabVIEW, l’une interconnectée avec l’équipement de recherche et l’autre permettant l’analyse déportée des résultats d’acquisition.

Détails techniques

• Pilotage de quatre axes de positionnement, de l’alimentation haute tension et d’un multimètre GPIB
• Acquisition de mesures sur le spectromètre
• Balayage automatique de la surface de l’échantillon
• Représentation du spectre en 3D et analyse des résultats par plans de coupe
