Documents techniques

LUGE 2019.2

pour publier vos données

Web services sous LabVIEW APP Web sous LabVIEW NXG

Micaël DA SILVA (CLA – CTA) & Luc DESRUELLE (CLA – CTD - LV Champion)

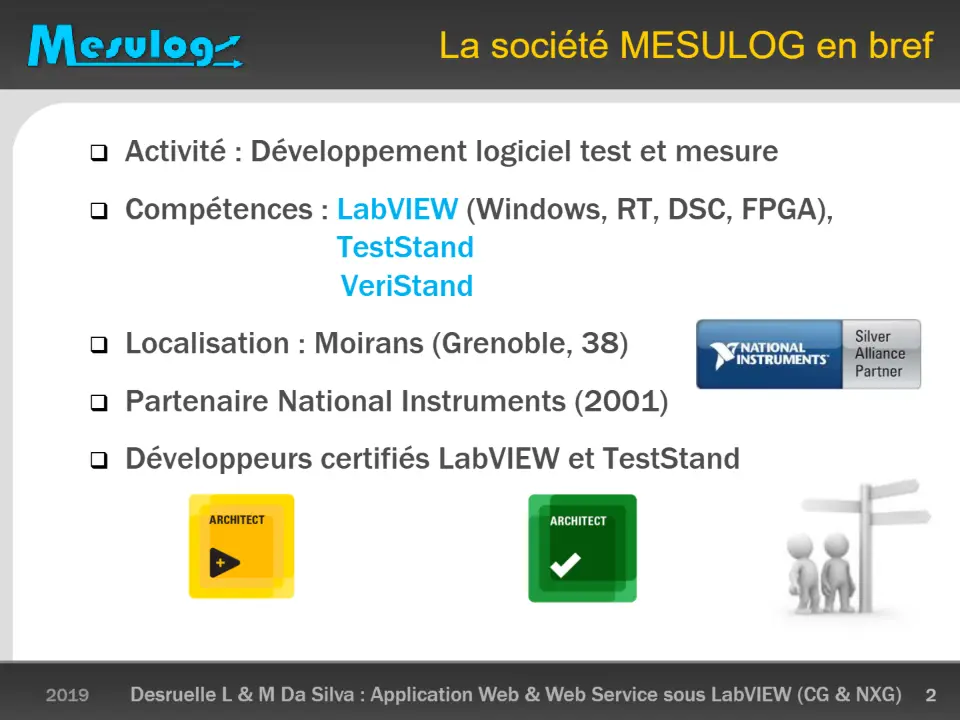

 Activité : Développement logiciel test et mesure

 Compétences : LabVIEW (Windows, RT, DSC, FPGA),

TestStand VeriStand

 Localisation : Moirans (Grenoble, 38)

 Partenaire National Instruments (2001)

 Développeurs certifiés LabVIEW et TestStand

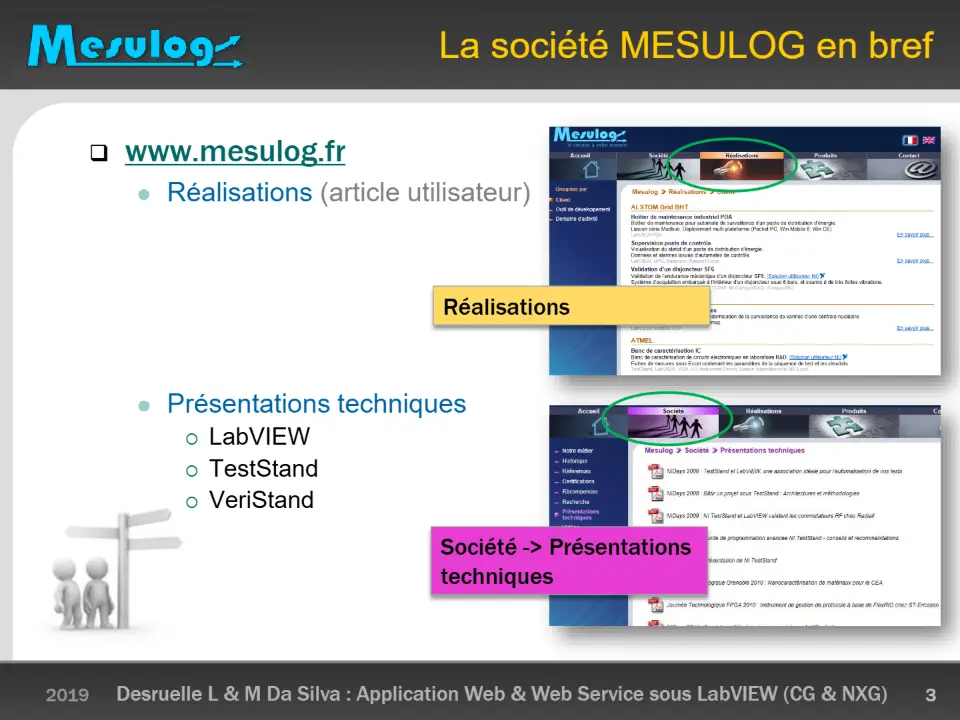

 www.mesulog.fr

 Réalisations (article utilisateur)

Réalisations

 Présentations techniques

 LabVIEW  TestStand  VeriStand

Société -> Présentations techniques

Le présentateur : Luc DESRUELLE

CLA - CTD Champion

Livre

NI Forums Community

LUGE

Communité NI & blog Luc desruelle’s blog sur site NI

• LabVIEW NXG
• Gestion IHM
• Architecture Projet LabVIEW
• OOP - objet
• HAL
• Modbus
• ….

MESULOG Software Architect

Luc DESRUELLE

Nouvelle version 16/08/18 sur LabVIEW NXG

Desruelle L & M Da Silva : Application Web & Web Service sous LabVIEW (CG & NXG) 4

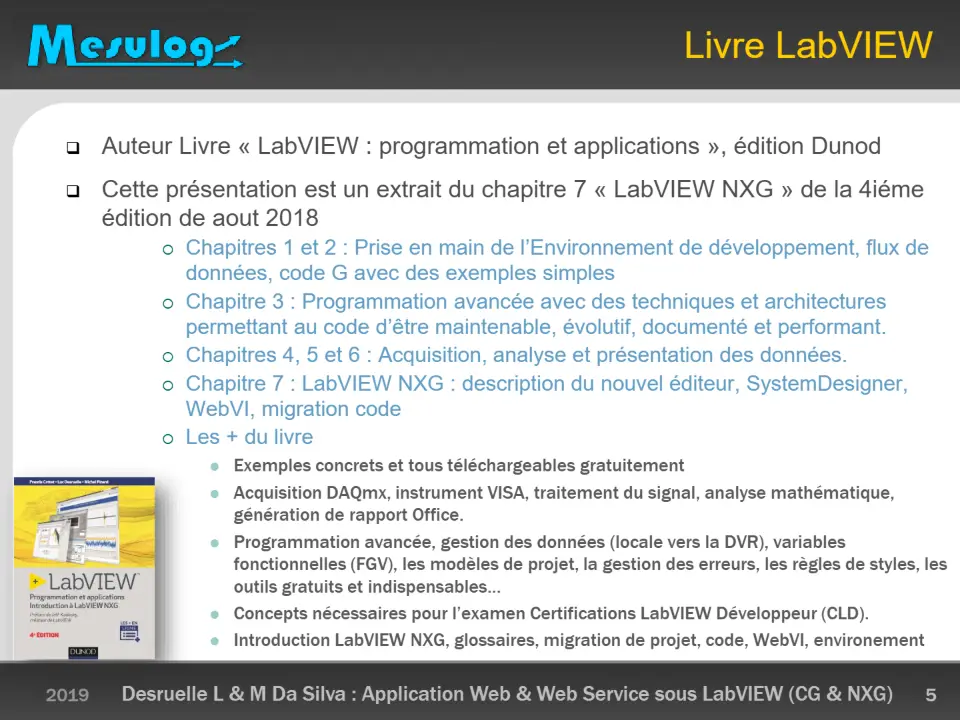

 Auteur Livre « LabVIEW : programmation et applications », édition Dunod

 Cette présentation est un extrait du chapitre 7 « LabVIEW NXG » de la 4iéme

édition de aout 2018

 Chapitres 1 et 2 : Prise en main de l’Environnement de développement, flux de

données, code G avec des exemples simples

 Chapitre 3 : Programmation avancée avec des techniques et architectures

permettant au code d’être maintenable, évolutif, documenté et performant.

 Chapitres 4, 5 et 6 : Acquisition, analyse et présentation des données.  Chapitre 7 : LabVIEW NXG : description du nouvel éditeur, SystemDesigner,

WebVI, migration code

 Les + du livre

 Exemples concrets et tous téléchargeables gratuitement  Acquisition DAQmx, instrument VISA, traitement du signal, analyse mathématique,

génération de rapport Office.

 Programmation avancée, gestion des données (locale vers la DVR), variables

fonctionnelles (FGV), les modèles de projet, la gestion des erreurs, les règles de styles, les outils gratuits et indispensables…

 Concepts nécessaires pour l’examen Certifications LabVIEW Développeur (CLD).  Introduction LabVIEW NXG, glossaires, migration de projet, code, WebVI, environement

Le présentateur : Micaël DA SILVA

NI Forums

CLA - CTA

Beer LUGE

Communité NI & blog

• LabVIEW NXG
• Gestion IHM
• Architecture Projet LabVIEW
• OOP
• Modbus
• ….

MESULOG Software Developer

Micaël DA SILVA

Desruelle L & M Da Silva : Application Web & Web Service sous LabVIEW (CG & NXG) 6

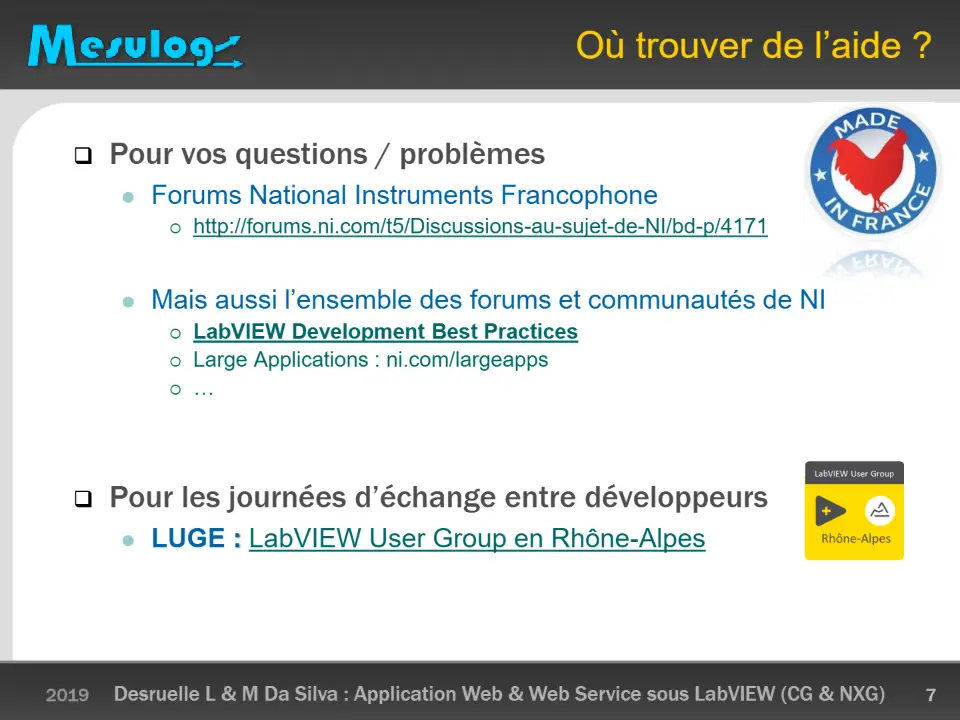

 Pour vos questions / problèmes

 Forums National Instruments Francophone

 http://forums.ni.com/t5/Discussions-au-sujet-de-NI/bd-p/4171

 Mais aussi l’ensemble des forums et communautés de NI

 LabVIEW Development Best Practices  Large Applications : ni.com/largeapps  …

 Pour les journées d’échange entre développeurs

 LUGE : LabVIEW User Group en Rhône-Alpes

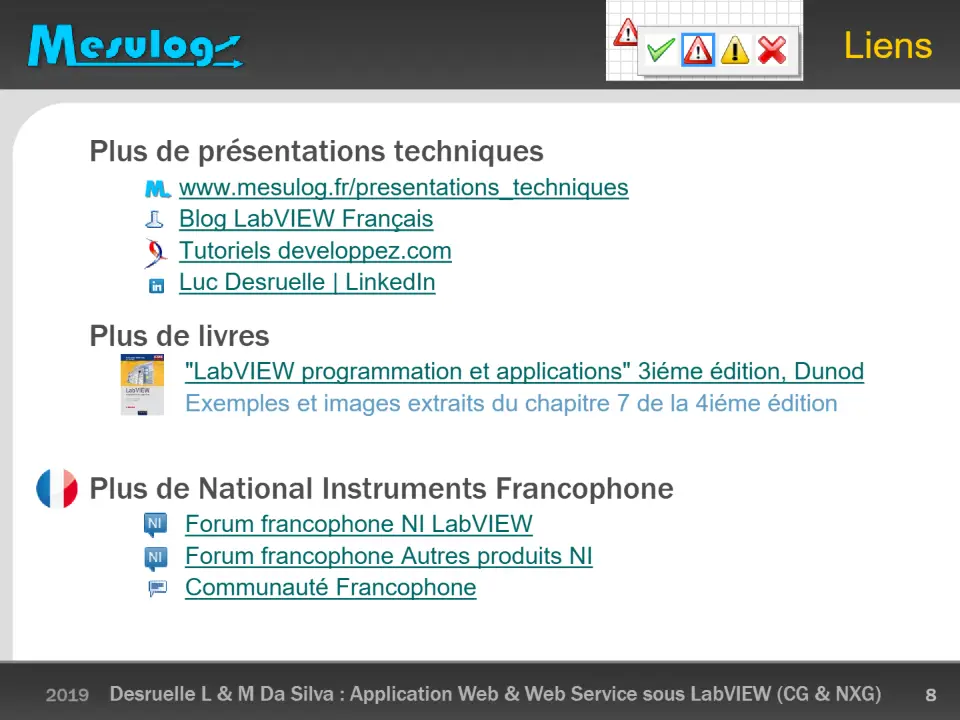

Plus de présentations techniques

www.mesulog.fr/presentations_techniques Blog LabVIEW Français Tutoriels developpez.com Luc Desruelle | LinkedIn

Plus de livres

"LabVIEW programmation et applications" 3iéme édition, Dunod Exemples et images extraits du chapitre 7 de la 4iéme édition

Plus de National Instruments Francophone

Forum francophone NI LabVIEW Forum francophone Autres produits NI Communauté Francophone

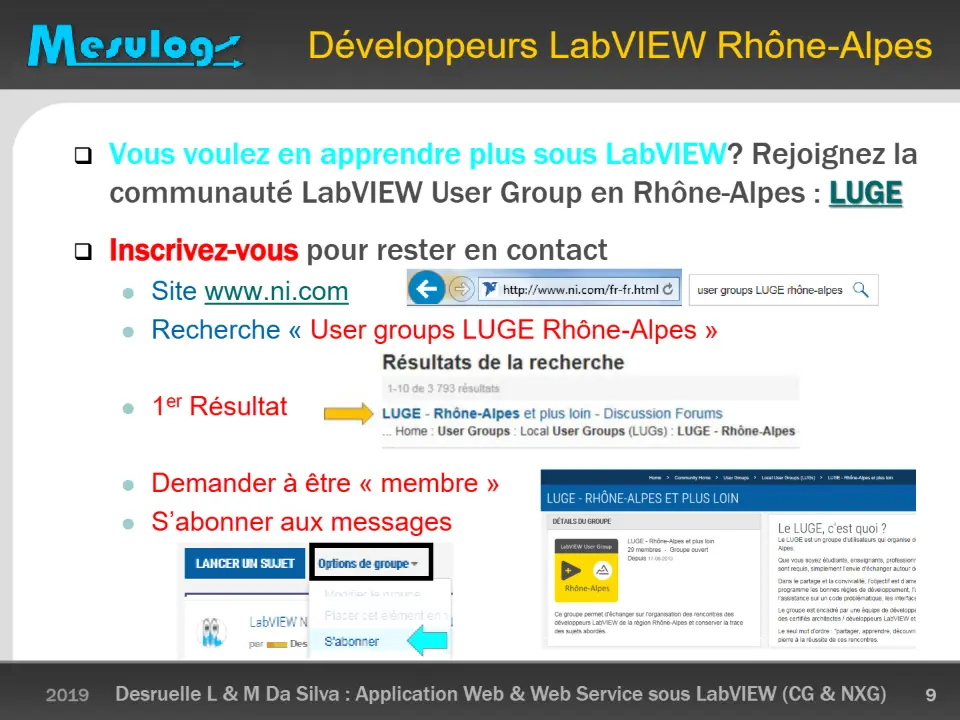

 Vous voulez en apprendre plus sous LabVIEW? Rejoignez la

communauté LabVIEW User Group en Rhône-Alpes : LUGE

 Inscrivez-vous pour rester en contact

 Site www.ni.com  Recherche « User groups LUGE Rhône-Alpes »

 1er Résultat

 Demander à être « membre »  S’abonner aux messages

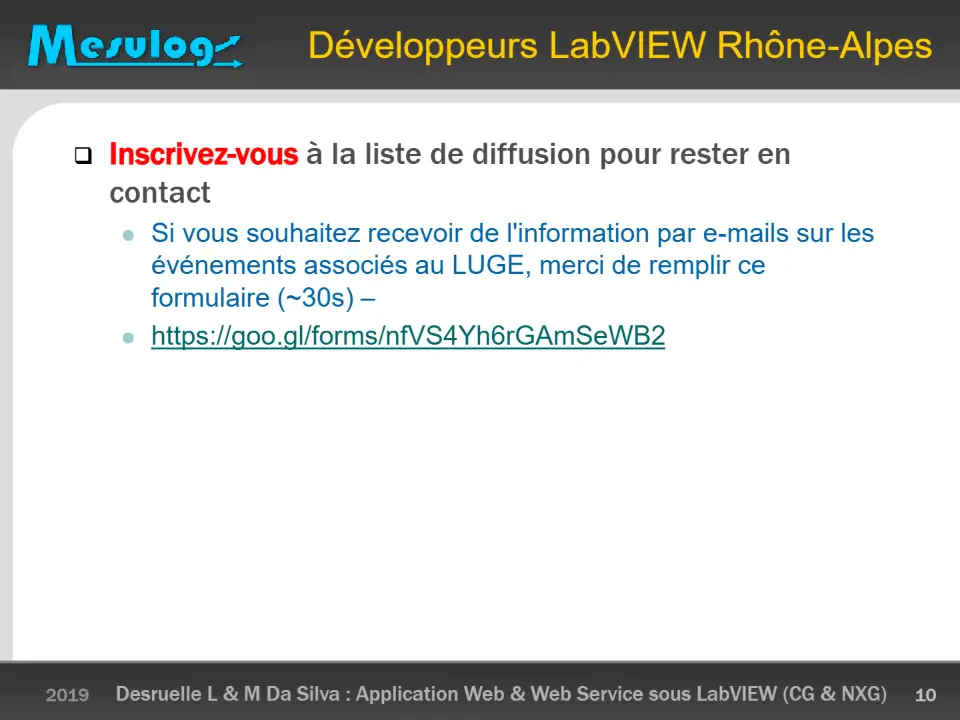

 Inscrivez-vous à la liste de diffusion pour rester en

contact

 Si vous souhaitez recevoir de l'information par e-mails sur les

événements associés au LUGE, merci de remplir ce formulaire (~30s) –

 https://goo.gl/forms/nfVS4Yh6rGAmSeWB2

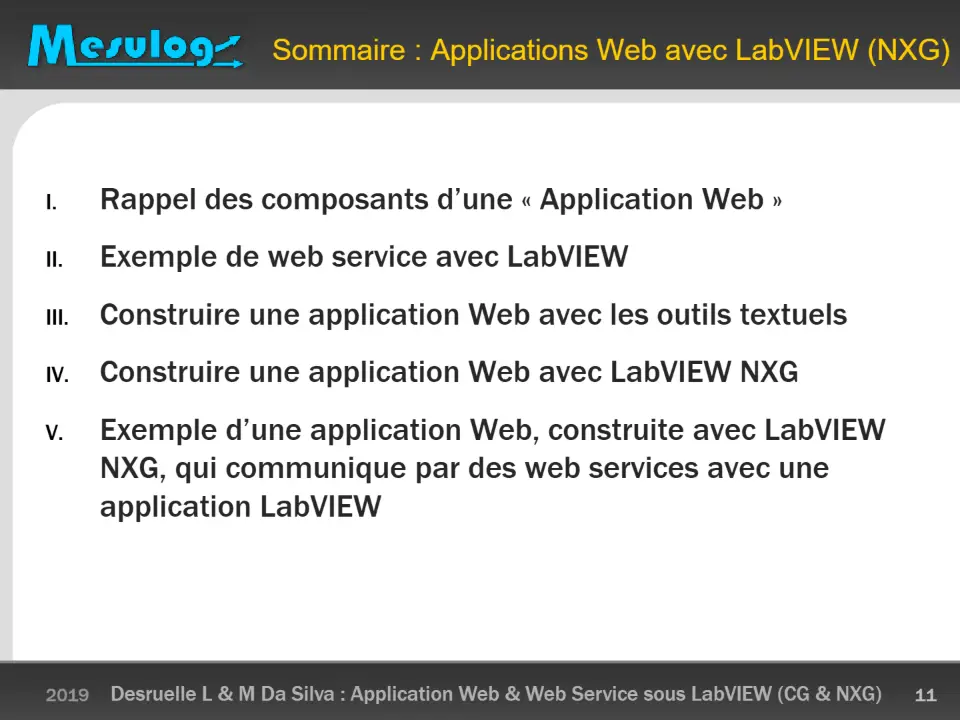

Sommaire : Applications Web avec LabVIEW (NXG)

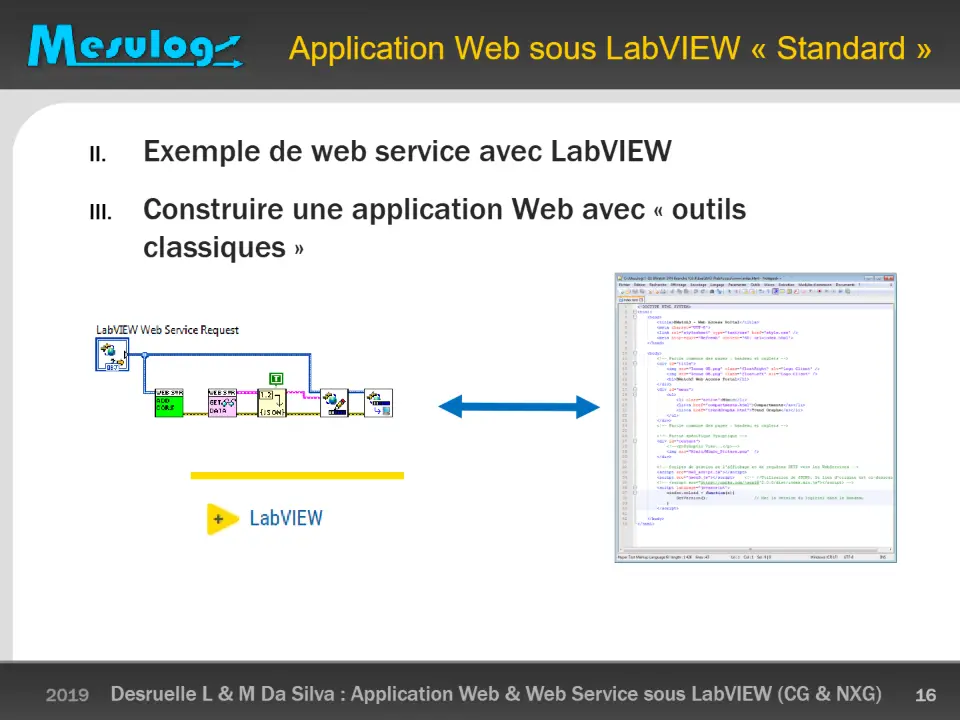

II. Exemple de web service avec LabVIEW

III. Construire une application Web avec les outils textuels

IV. Construire une application Web avec LabVIEW NXG

V. Exemple d’une application Web, construite avec LabVIEW

NXG, qui communique par des web services avec une application LabVIEW

HTML

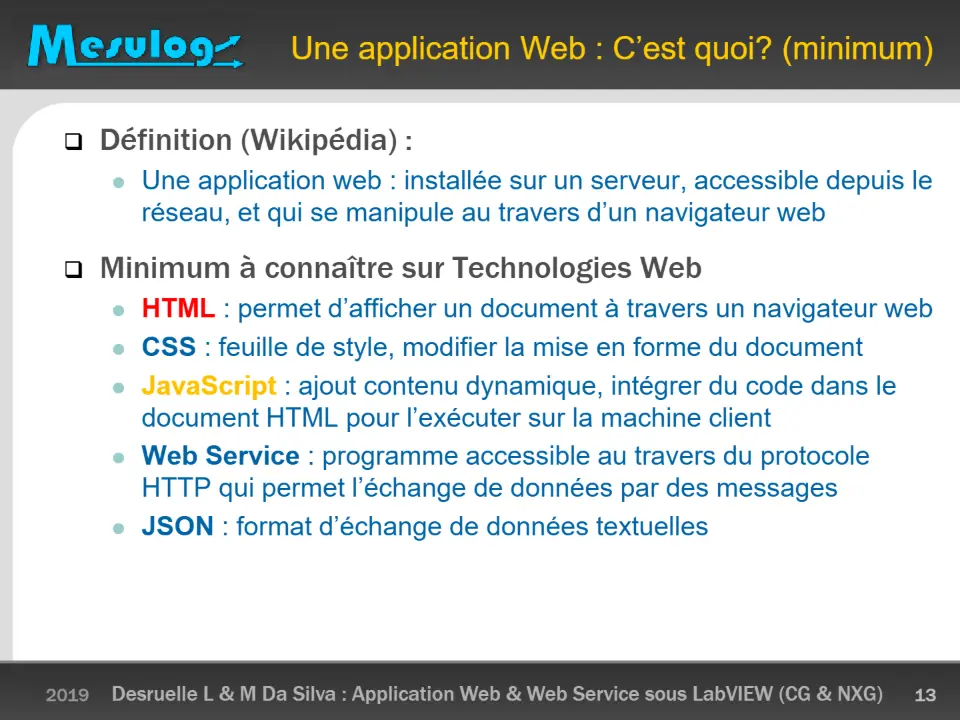

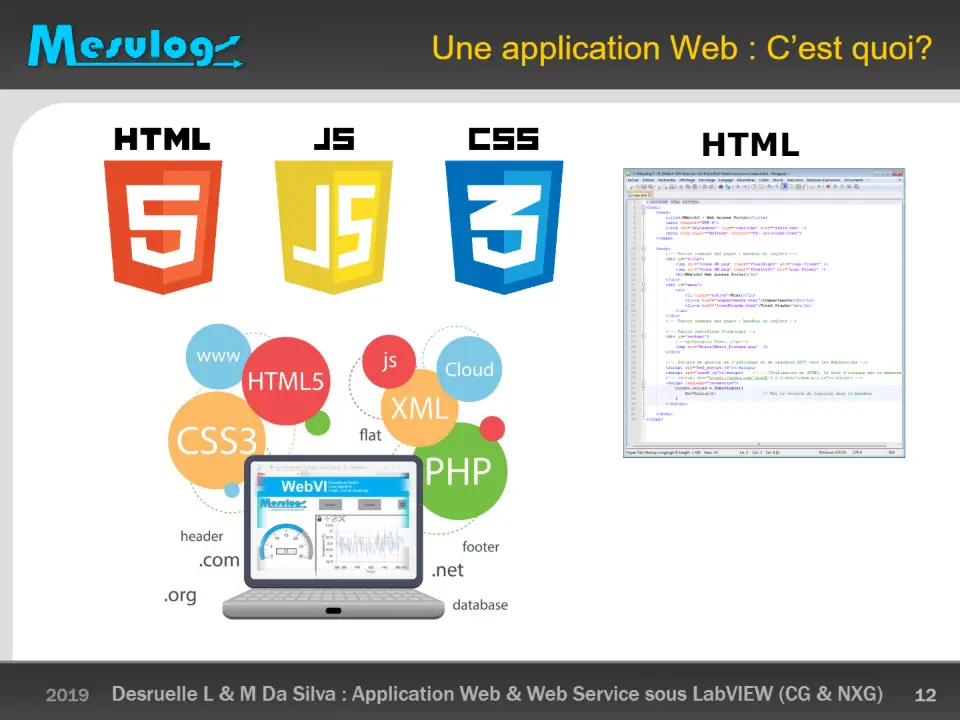

 Une application web : installée sur un serveur, accessible depuis le

réseau, et qui se manipule au travers d’un navigateur web

 Minimum à connaître sur Technologies Web

 HTML : permet d’afficher un document à travers un navigateur web  CSS : feuille de style, modifier la mise en forme du document  JavaScript : ajout contenu dynamique, intégrer du code dans le

document HTML pour l’exécuter sur la machine client

 Web Service : programme accessible au travers du protocole

HTTP qui permet l’échange de données par des messages

 JSON : format d’échange de données textuelles

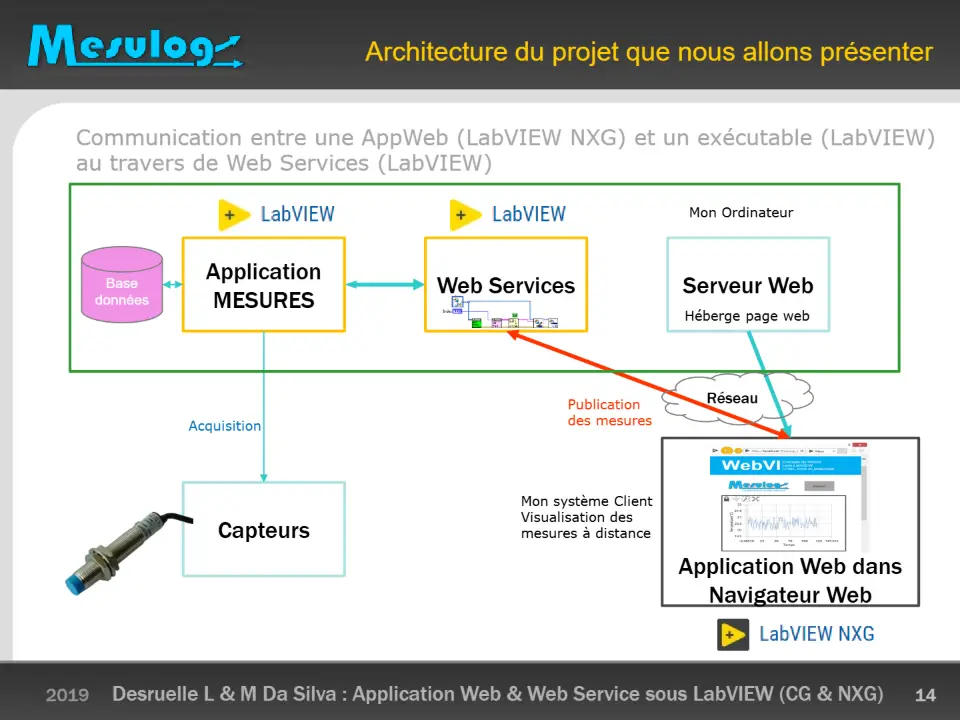

Communication entre une AppWeb (LabVIEW NXG) et un exécutable (LabVIEW) au travers de Web Services (LabVIEW)

Mon Ordinateur

Base données

Application MESURES

Web Services Serveur Web

Héberge page web

Publication des mesures

Réseau

Acquisition

Mon système Client Visualisation des mesures à distance

Capteurs

Application Web dans

Navigateur Web

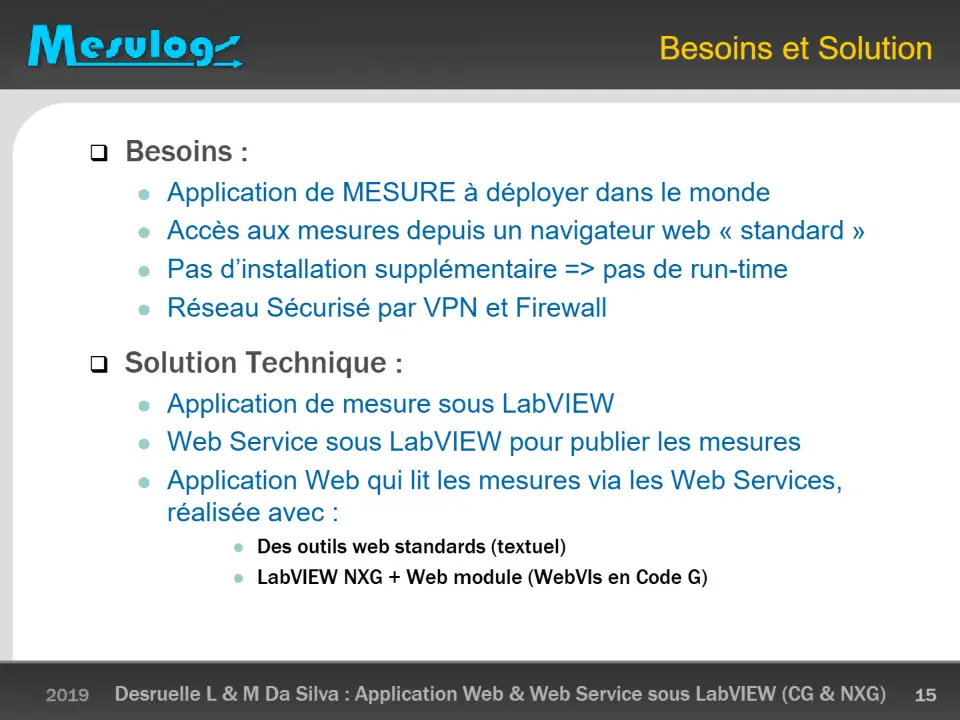

 Application de MESURE à déployer dans le monde  Accès aux mesures depuis un navigateur web « standard »  Pas d’installation supplémentaire => pas de run-time  Réseau Sécurisé par VPN et Firewall

 Solution Technique :

 Application de mesure sous LabVIEW  Web Service sous LabVIEW pour publier les mesures  Application Web qui lit les mesures via les Web Services,

réalisée avec :

 Des outils web standards (textuel)  LabVIEW NXG + Web module (WebVIs en Code G)

III. Construire une application Web avec « outils

classiques »

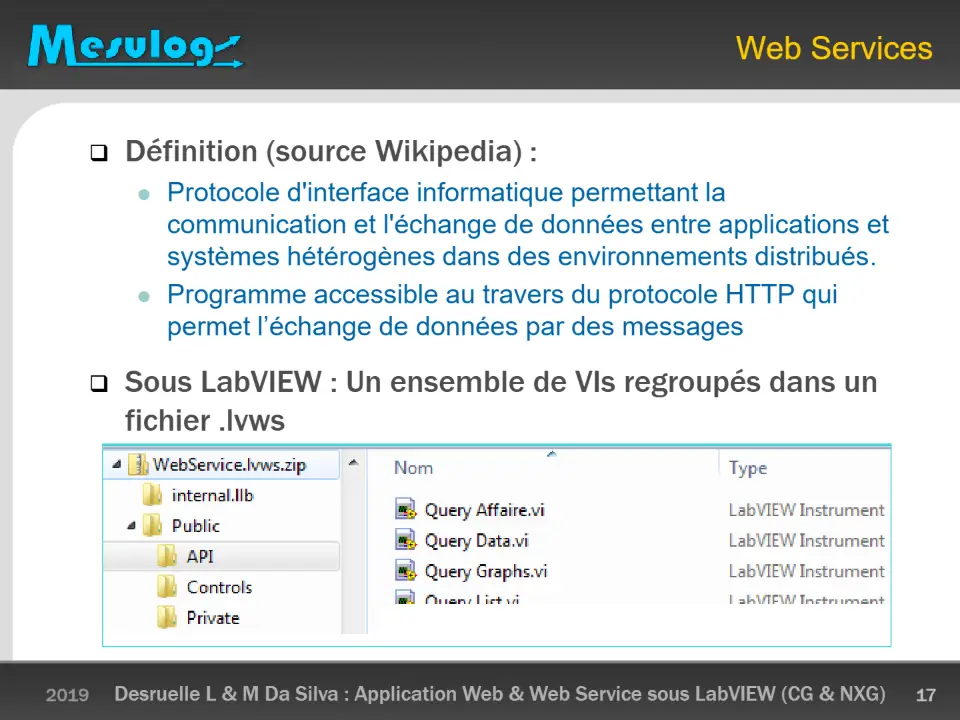

 Protocole d'interface informatique permettant la

communication et l'échange de données entre applications et systèmes hétérogènes dans des environnements distribués.

 Programme accessible au travers du protocole HTTP qui

permet l’échange de données par des messages

 Sous LabVIEW : Un ensemble de VIs regroupés dans un

fichier .lvws

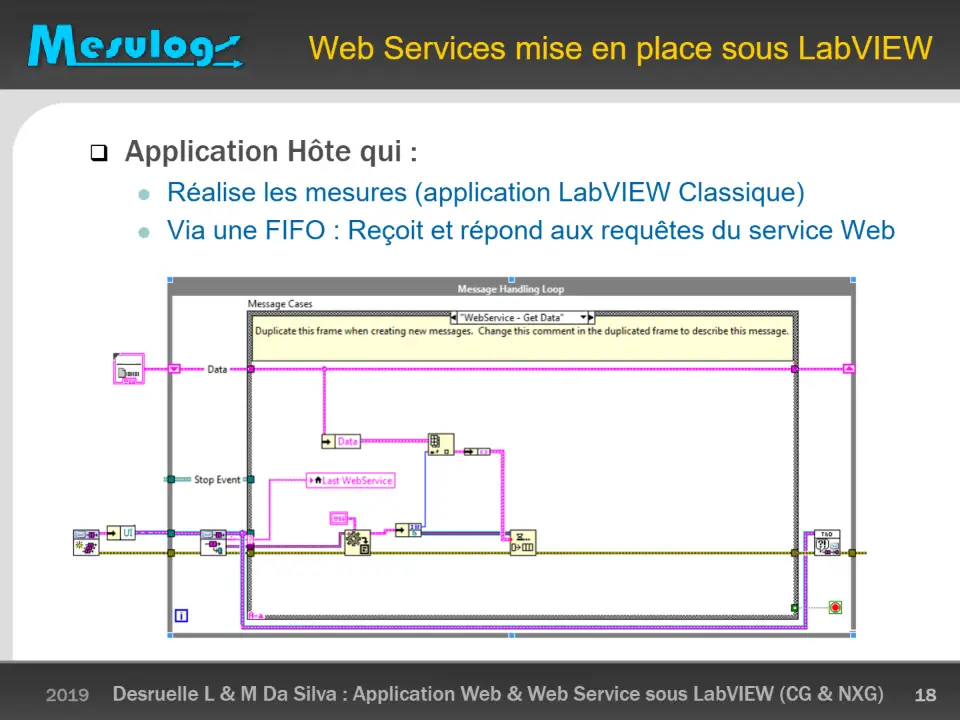

 Réalise les mesures (application LabVIEW Classique)  Via une FIFO : Reçoit et répond aux requêtes du service Web

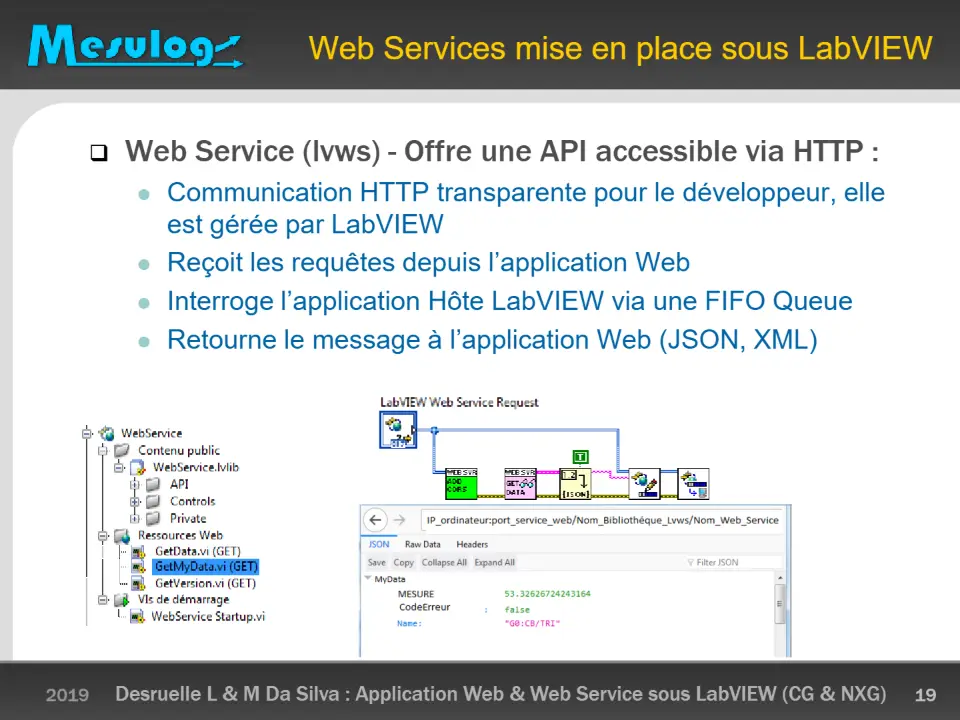

 Communication HTTP transparente pour le développeur, elle

est gérée par LabVIEW

 Reçoit les requêtes depuis l’application Web  Interroge l’application Hôte LabVIEW via une FIFO Queue  Retourne le message à l’application Web (JSON, XML)

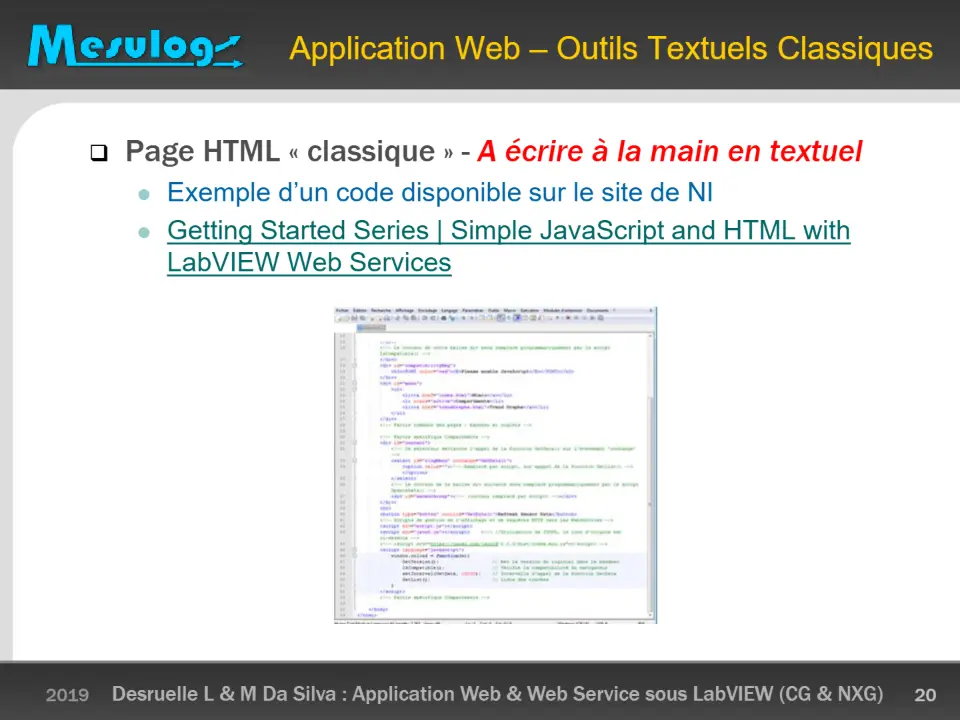

 Exemple d’un code disponible sur le site de NI  Getting Started Series | Simple JavaScript and HTML with

LabVIEW Web Services

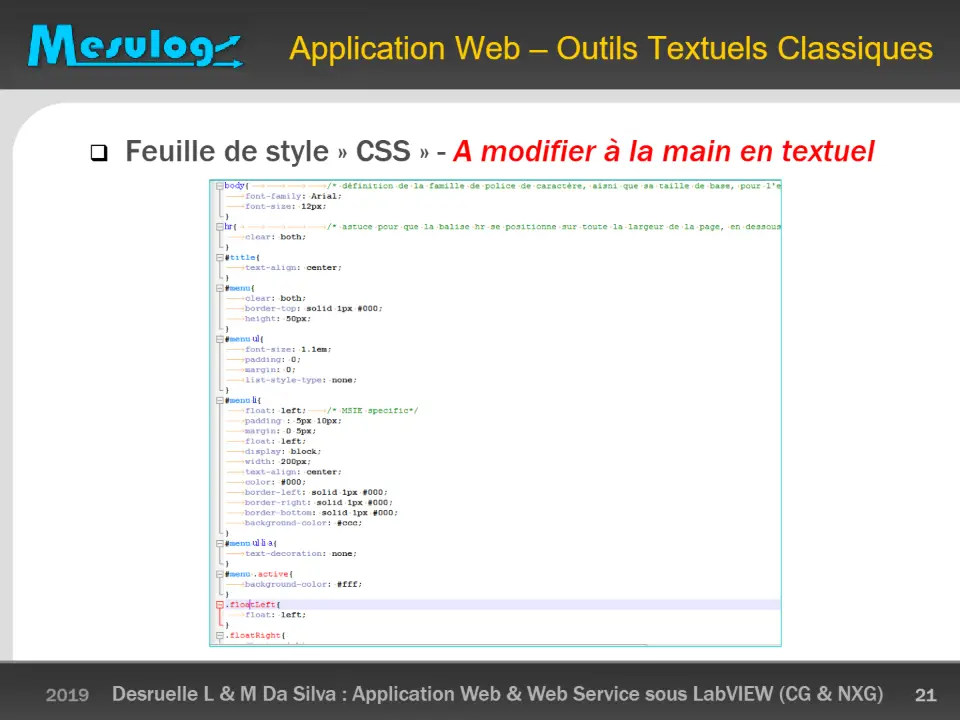

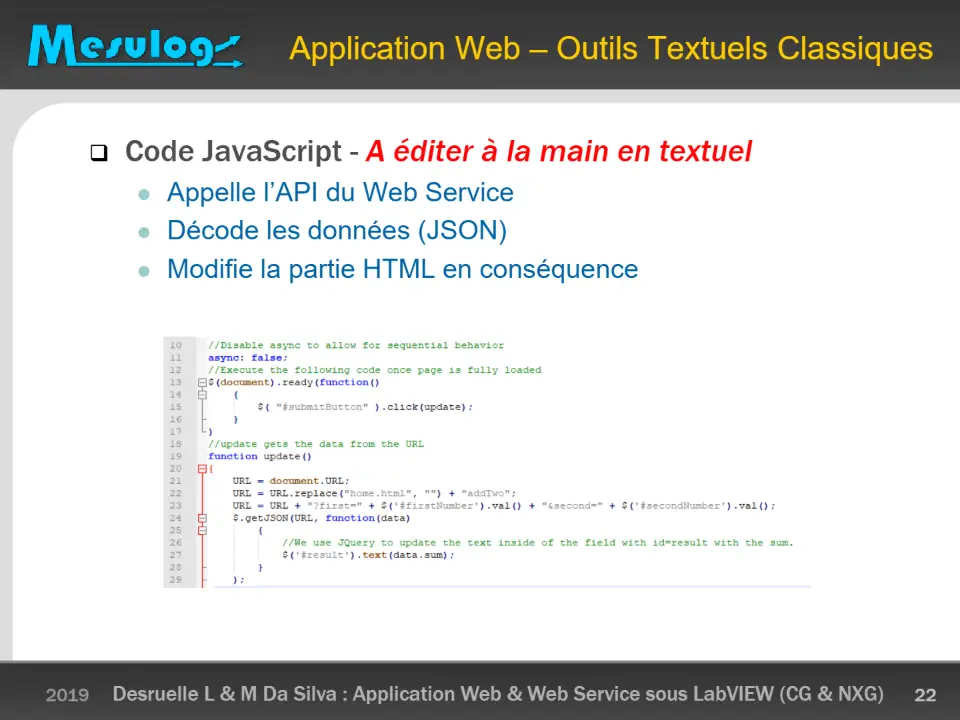

 Appelle l’API du Web Service  Décode les données (JSON)  Modifie la partie HTML en conséquence

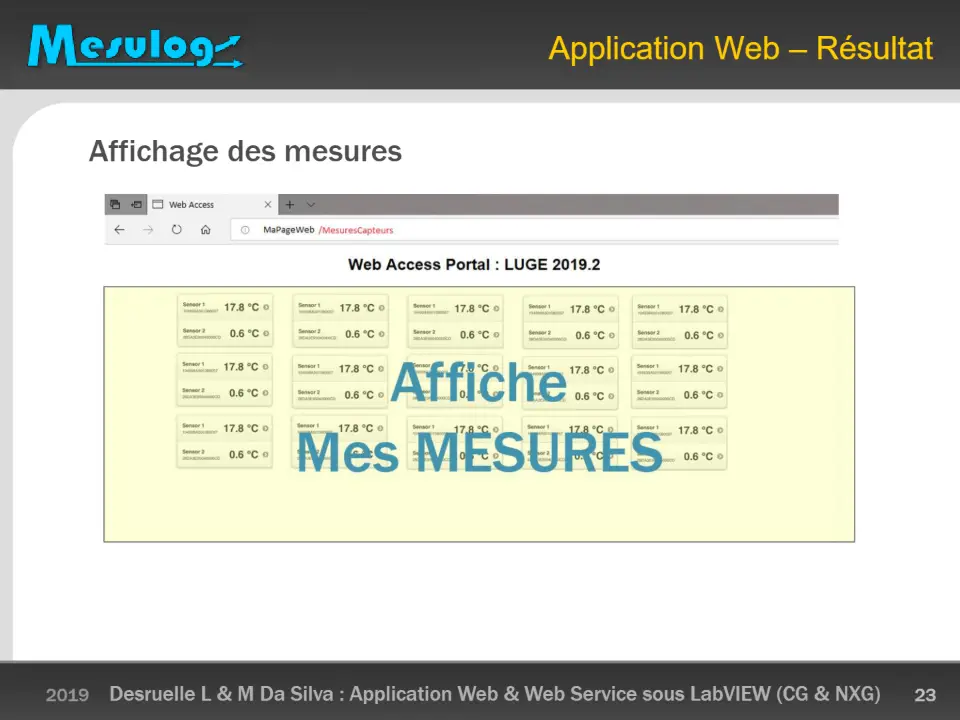

 Micaël m’a expliqué comment faire une application Web

 J’ai bien compris, merci - A la main en textuel

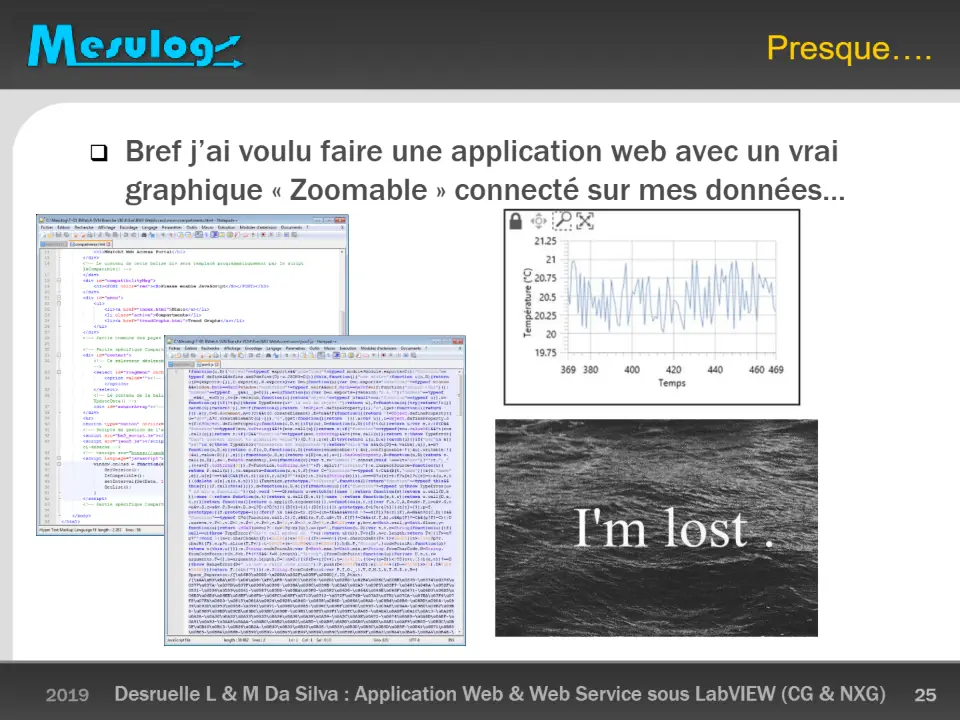

 Bref j’ai voulu faire une application web avec un vrai

graphique « Zoomable » connecté sur mes données…

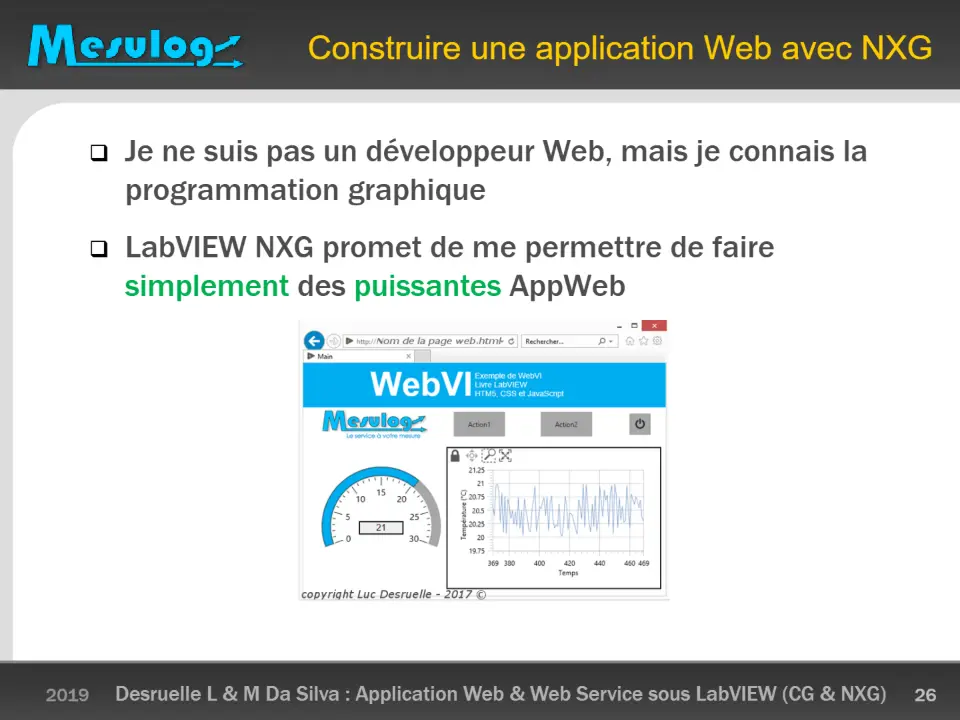

 Je ne suis pas un développeur Web, mais je connais la

programmation graphique

 LabVIEW NXG promet de me permettre de faire

simplement des puissantes AppWeb

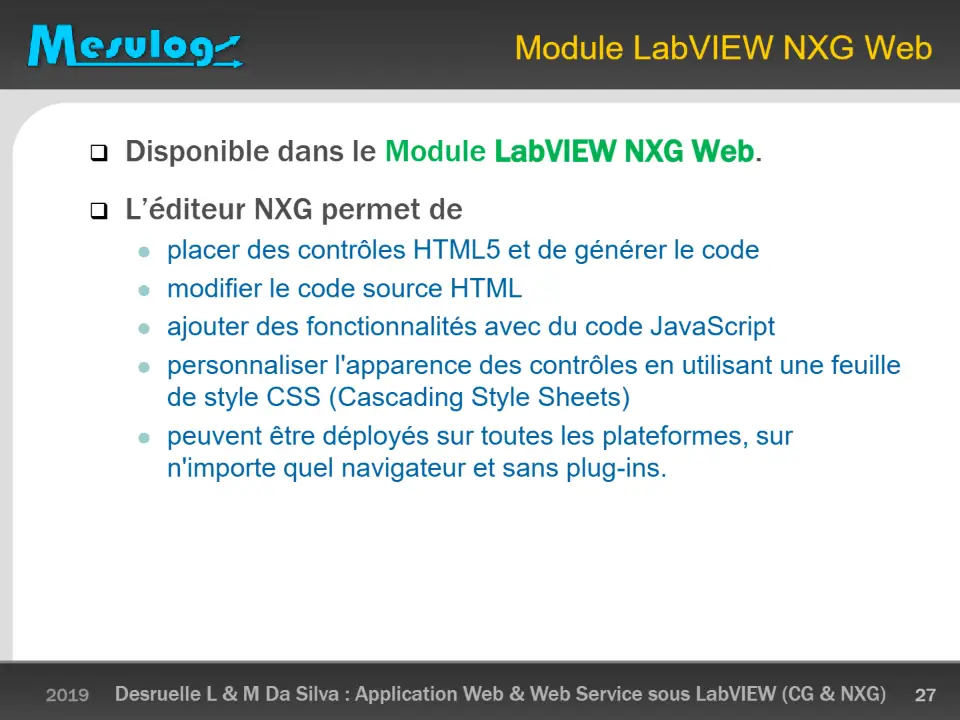

 Disponible dans le Module LabVIEW NXG Web.

 L’éditeur NXG permet de

 placer des contrôles HTML5 et de générer le code  modifier le code source HTML  ajouter des fonctionnalités avec du code JavaScript  personnaliser l'apparence des contrôles en utilisant une feuille

de style CSS (Cascading Style Sheets)

 peuvent être déployés sur toutes les plateformes, sur

n'importe quel navigateur et sans plug-ins.

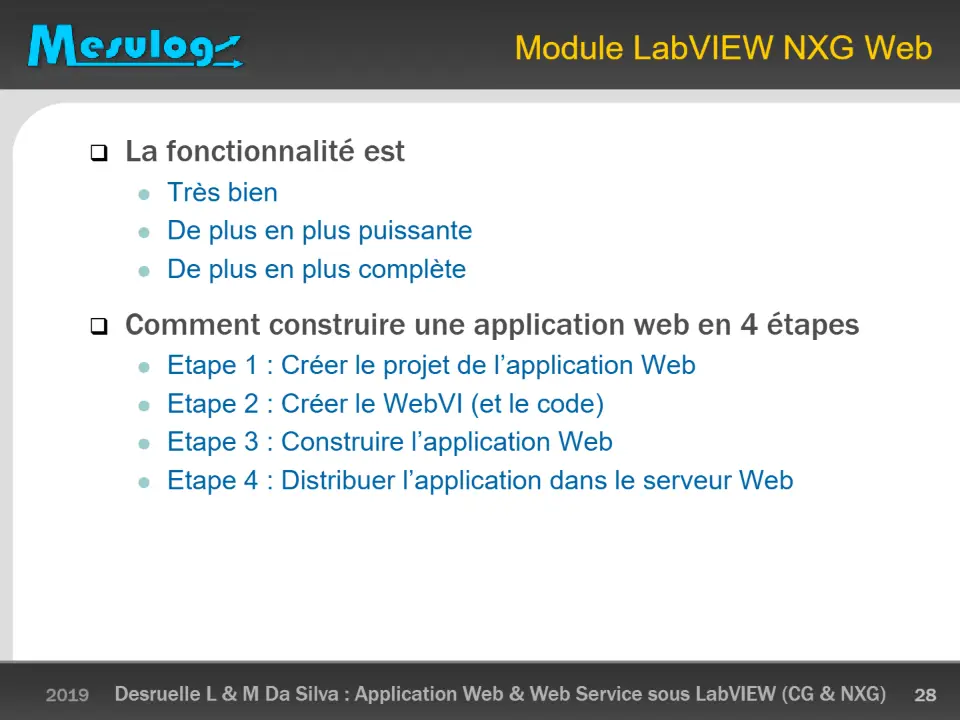

 La fonctionnalité est

 Très bien  De plus en plus puissante  De plus en plus complète

 Comment construire une application web en 4 étapes

 Etape 1 : Créer le projet de l’application Web  Etape 2 : Créer le WebVI (et le code)  Etape 3 : Construire l’application Web  Etape 4 : Distribuer l’application dans le serveur Web

 Je vais volontairement vite

 Pour avoir le temps de vous montrer du code

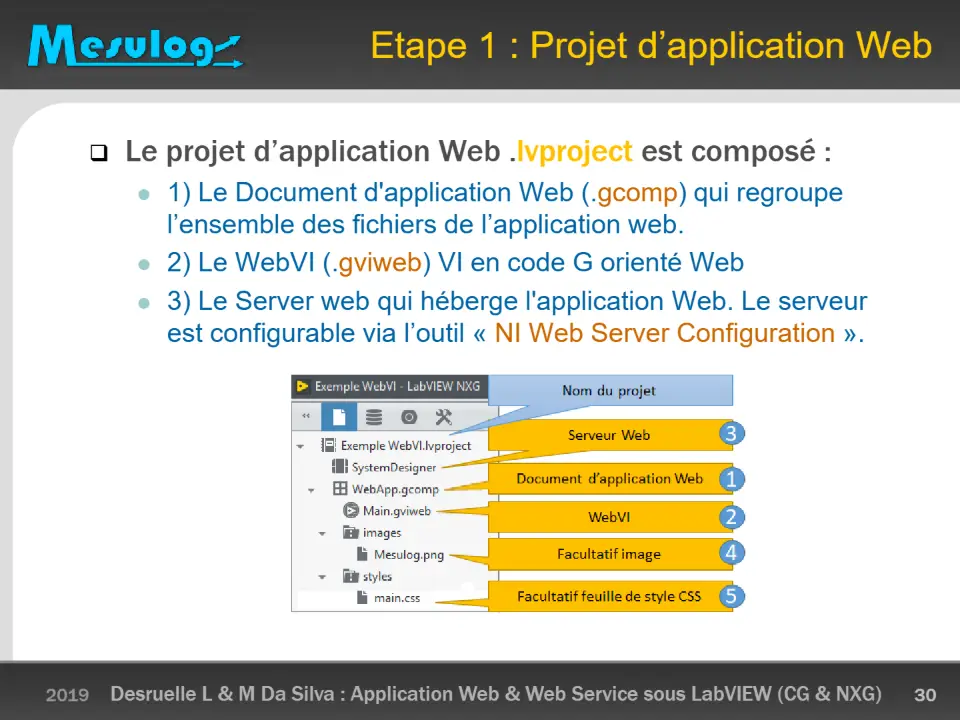

 Le projet d’application Web .lvproject est composé :

 1) Le Document d'application Web (.gcomp) qui regroupe

l’ensemble des fichiers de l’application web.

 2) Le WebVI (.gviweb) VI en code G orienté Web  3) Le Server web qui héberge l'application Web. Le serveur

est configurable via l’outil « NI Web Server Configuration ».

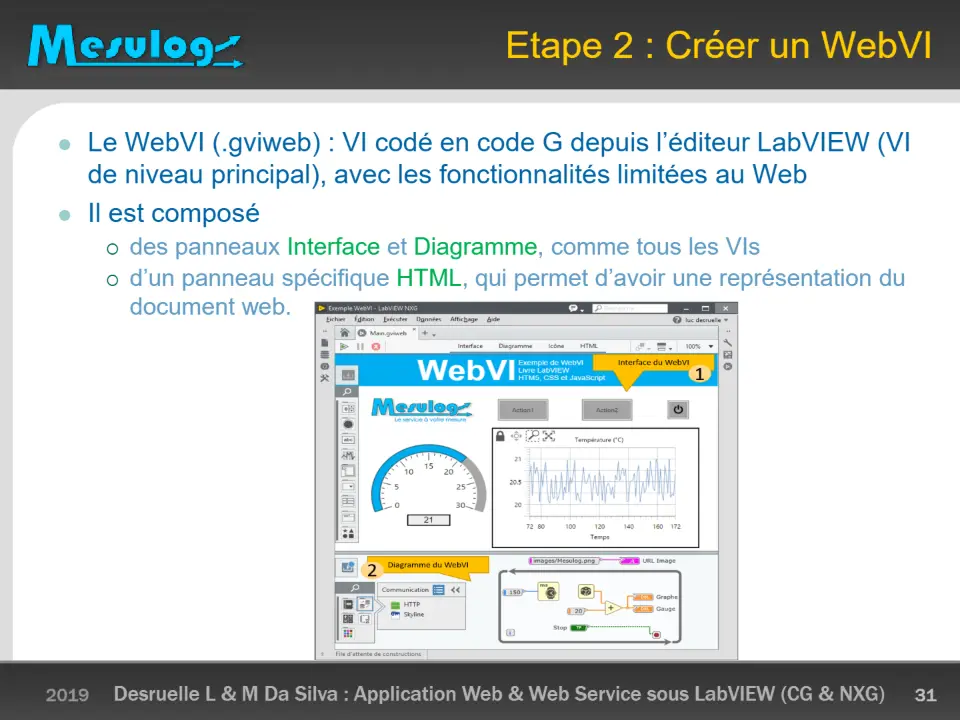

 Le WebVI (.gviweb) : VI codé en code G depuis l’éditeur LabVIEW (VI

de niveau principal), avec les fonctionnalités limitées au Web

 Il est composé

 des panneaux Interface et Diagramme, comme tous les VIs  d’un panneau spécifique HTML, qui permet d’avoir une représentation du

document web.

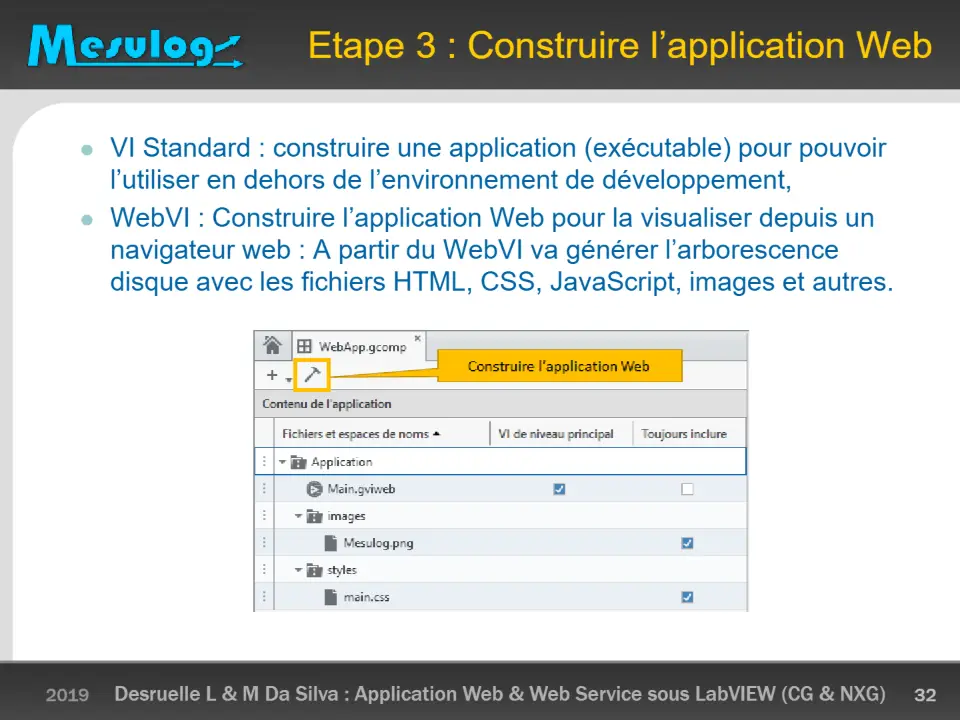

 VI Standard : construire une application (exécutable) pour pouvoir

l’utiliser en dehors de l’environnement de développement,

 WebVI : Construire l’application Web pour la visualiser depuis un

navigateur web : A partir du WebVI va générer l’arborescence disque avec les fichiers HTML, CSS, JavaScript, images et autres.

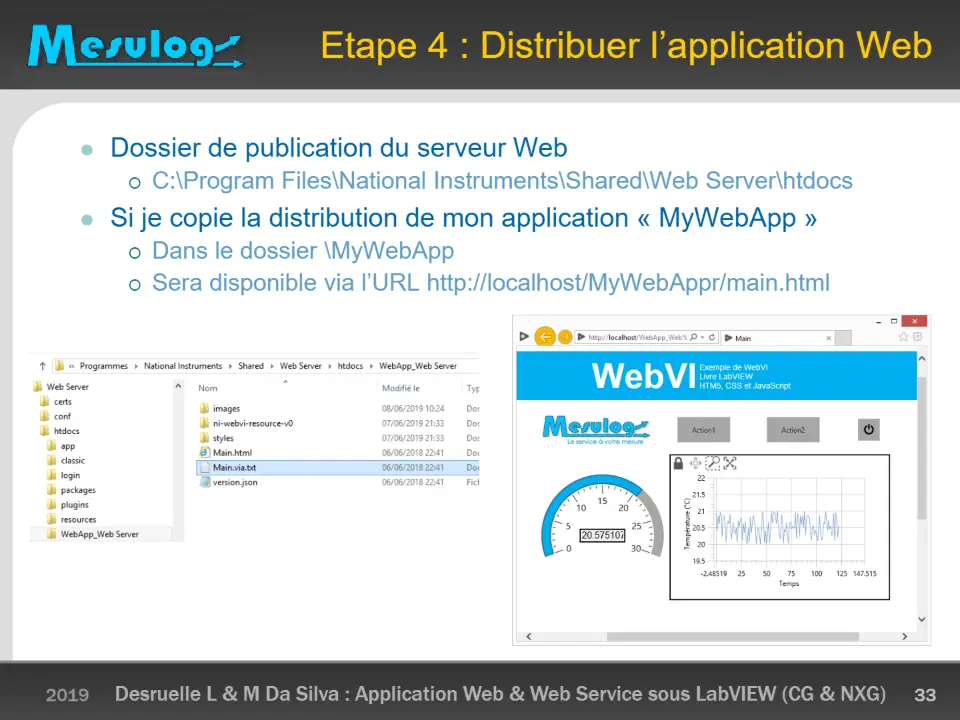

 Dossier de publication du serveur Web

 C:\Program Files\National Instruments\Shared\Web Server\htdocs

 Si je copie la distribution de mon application « MyWebApp »

 Dans le dossier \MyWebApp  Sera disponible via l’URL http://localhost/MyWebAppr/main.html

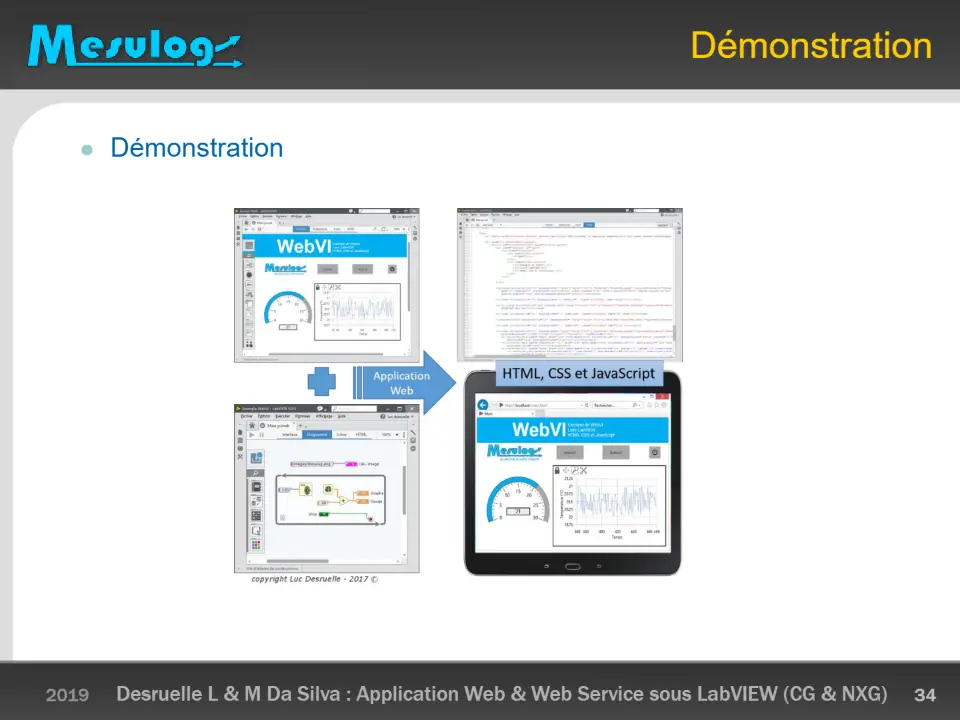

 Démonstration

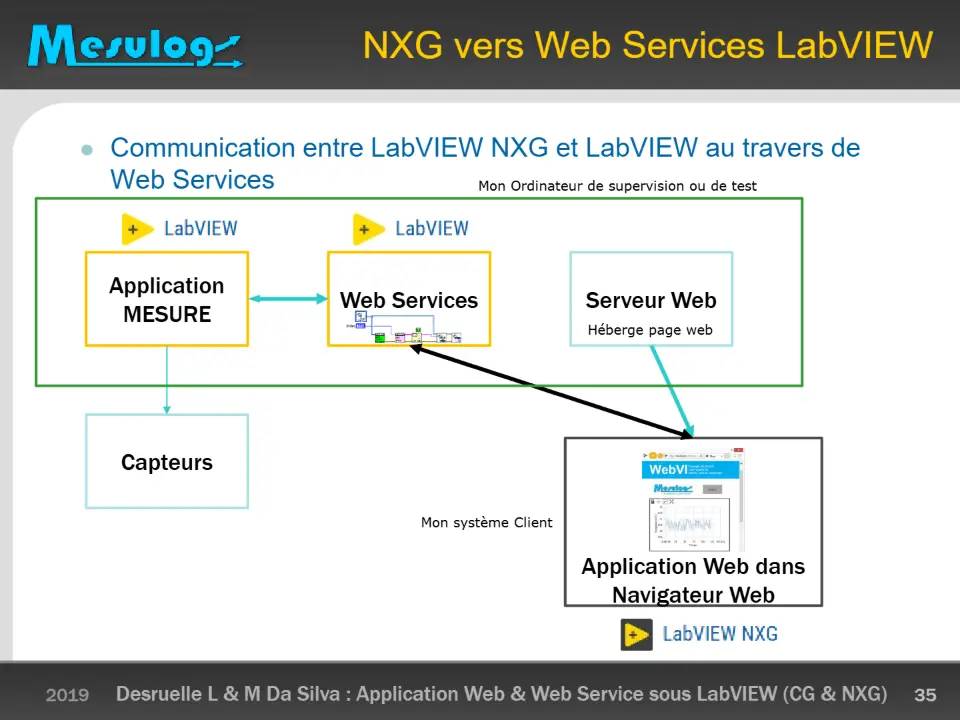

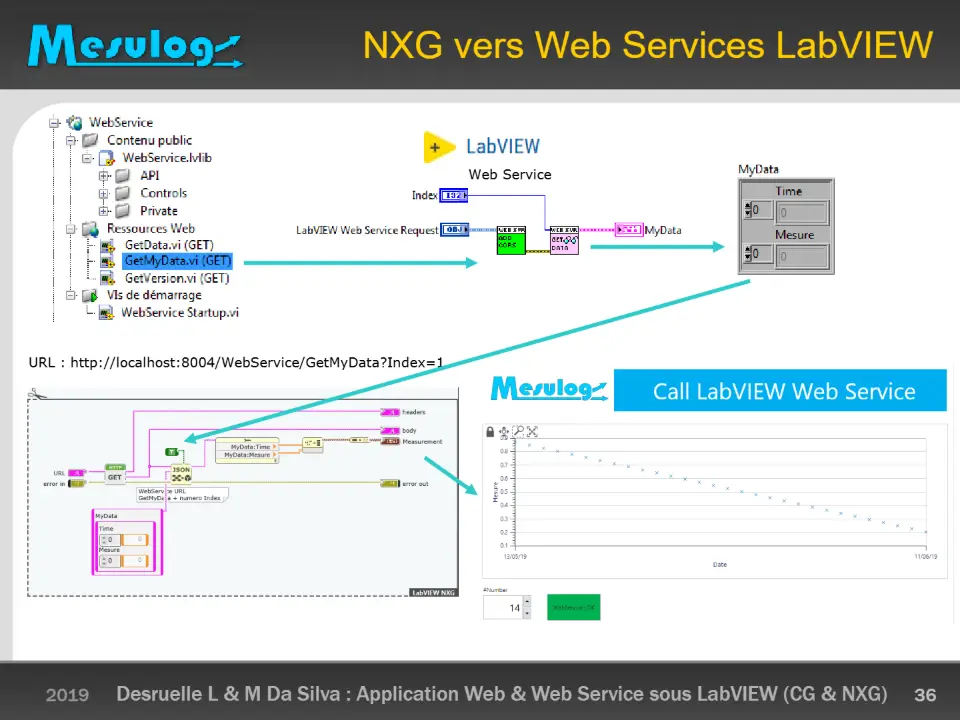

 Communication entre LabVIEW NXG et LabVIEW au travers de

Web Services

Mon Ordinateur de supervision ou de test

Application MESURE

Web Services Serveur Web

Héberge page web

Capteurs

Mon système Client

Application Web dans

Navigateur Web

Web Service

URL : http://localhost:8004/WebService/GetMyData?Index=1

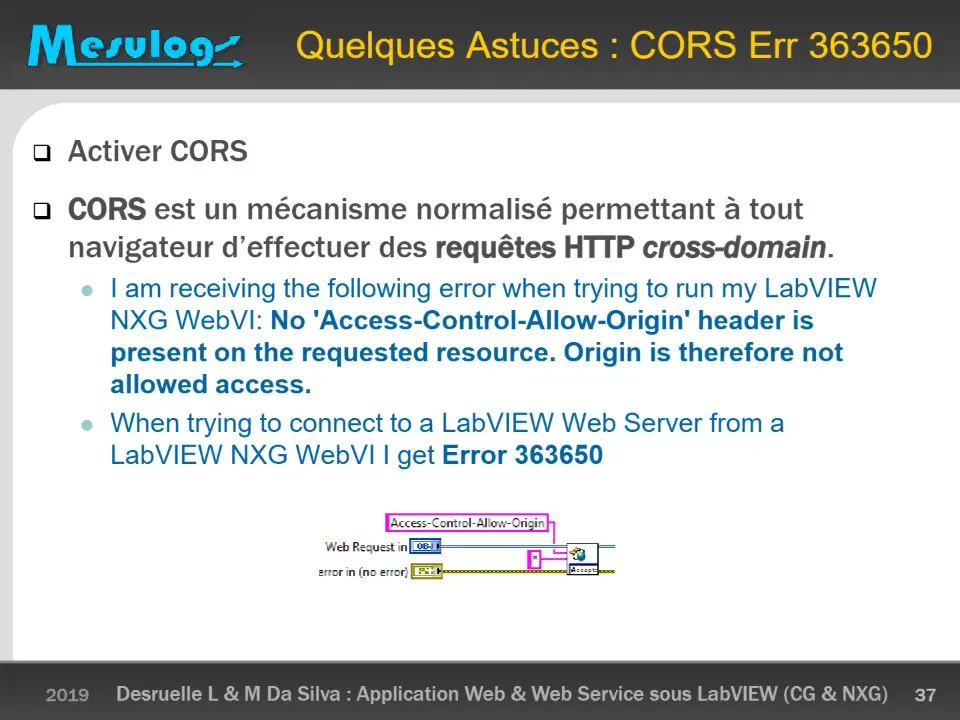

 Activer CORS

 CORS est un mécanisme normalisé permettant à tout

navigateur d’effectuer des requêtes HTTP cross-domain.

 I am receiving the following error when trying to run my LabVIEW

NXG WebVI: No 'Access-Control-Allow-Origin' header is

present on the requested resource. Origin is therefore not allowed access.

 When trying to connect to a LabVIEW Web Server from a

LabVIEW NXG WebVI I get Error 363650

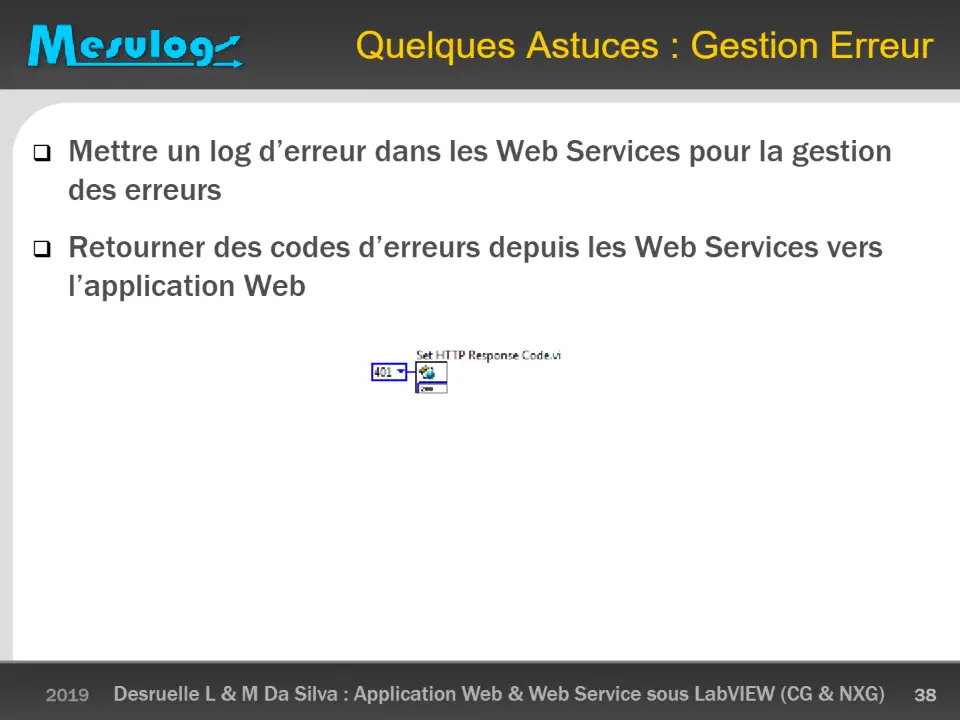

 Mettre un log d’erreur dans les Web Services pour la gestion

des erreurs

 Retourner des codes d’erreurs depuis les Web Services vers

l’application Web

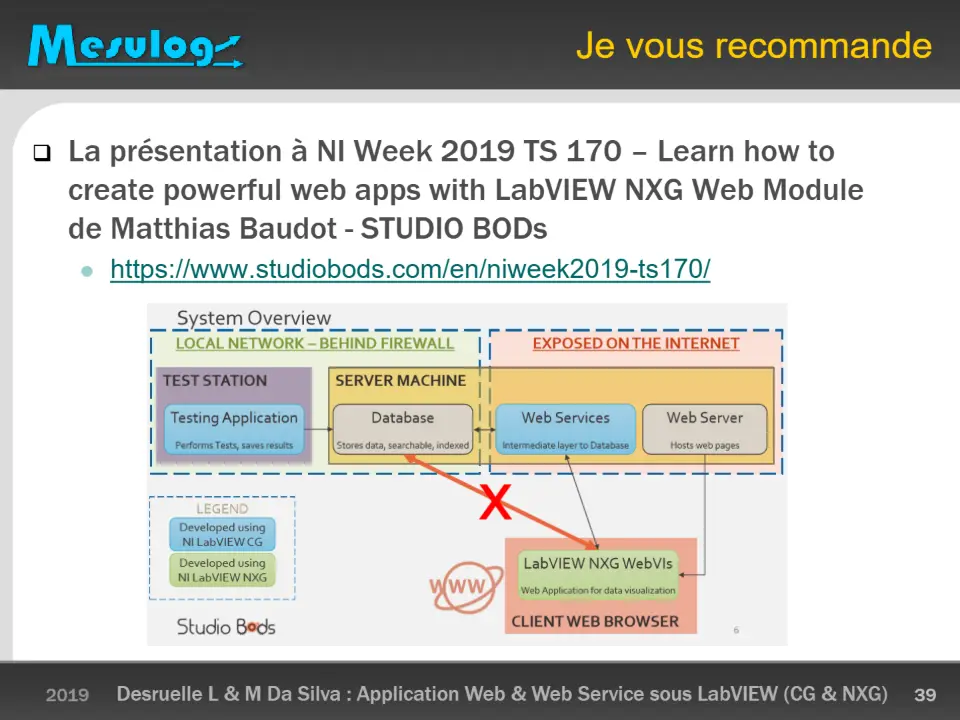

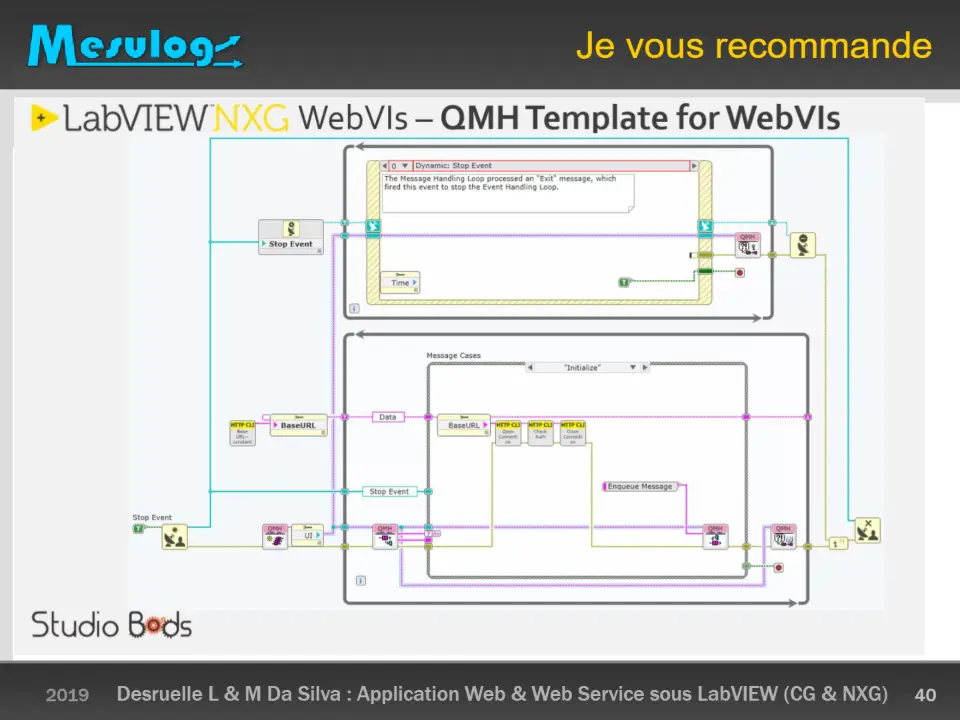

 La présentation à NI Week 2019 TS 170 – Learn how to

create powerful web apps with LabVIEW NXG Web Module de Matthias Baudot - STUDIO BODs

 https://www.studiobods.com/en/niweek2019-ts170/

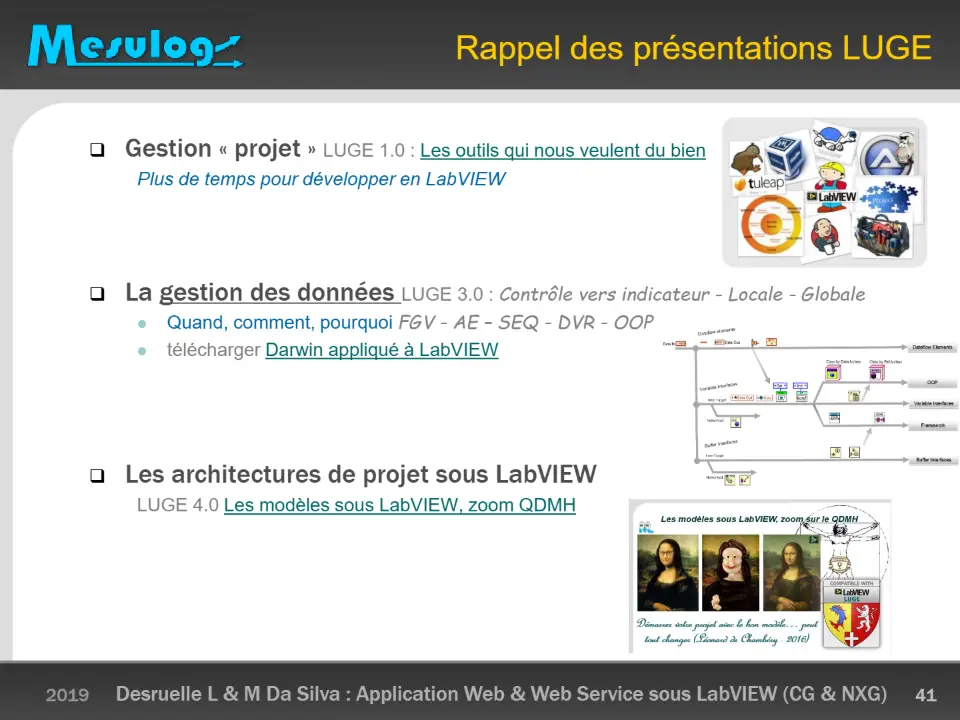

 Gestion « projet » LUGE 1.0 : Les outils qui nous veulent du bien

Plus de temps pour développer en LabVIEW

 La gestion des données LUGE 3.0 : Contrôle vers indicateur - Locale - Globale

 Quand, comment, pourquoi FGV - AE – SEQ - DVR - OOP  télécharger Darwin appliqué à LabVIEW

 Les architectures de projet sous LabVIEW

LUGE 4.0 Les modèles sous LabVIEW, zoom QDMH

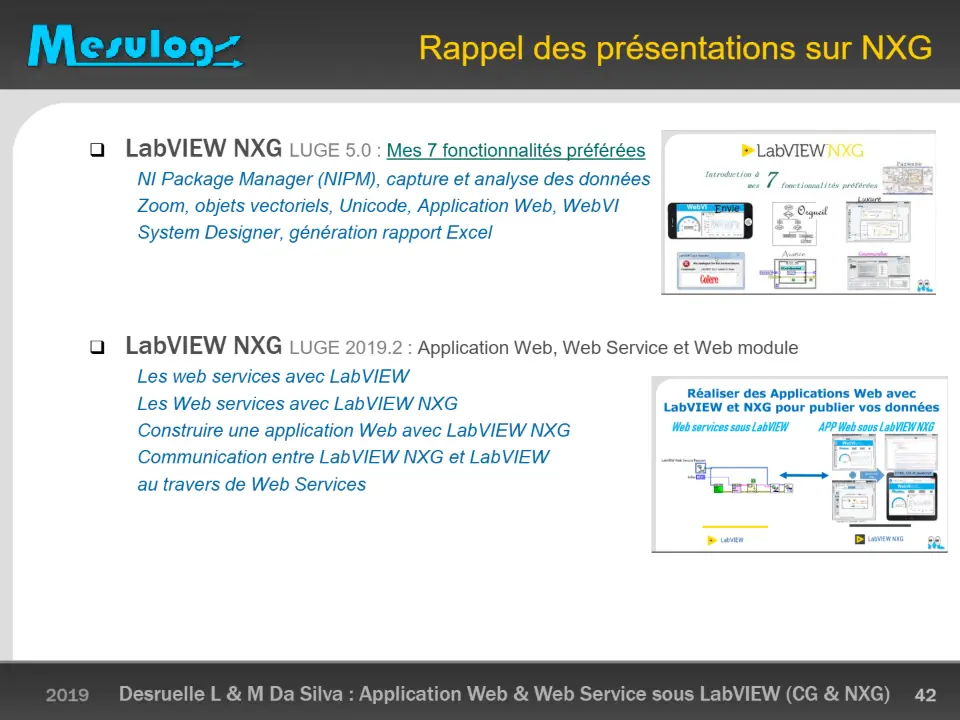

 LabVIEW NXG LUGE 5.0 : Mes 7 fonctionnalités préférées

NI Package Manager (NIPM), capture et analyse des données Zoom, objets vectoriels, Unicode, Application Web, WebVI System Designer, génération rapport Excel

 LabVIEW NXG LUGE 2019.2 : Application Web, Web Service et Web module

Les web services avec LabVIEW Les Web services avec LabVIEW NXG Construire une application Web avec LabVIEW NXG Communication entre LabVIEW NXG et LabVIEW au travers de Web Services
