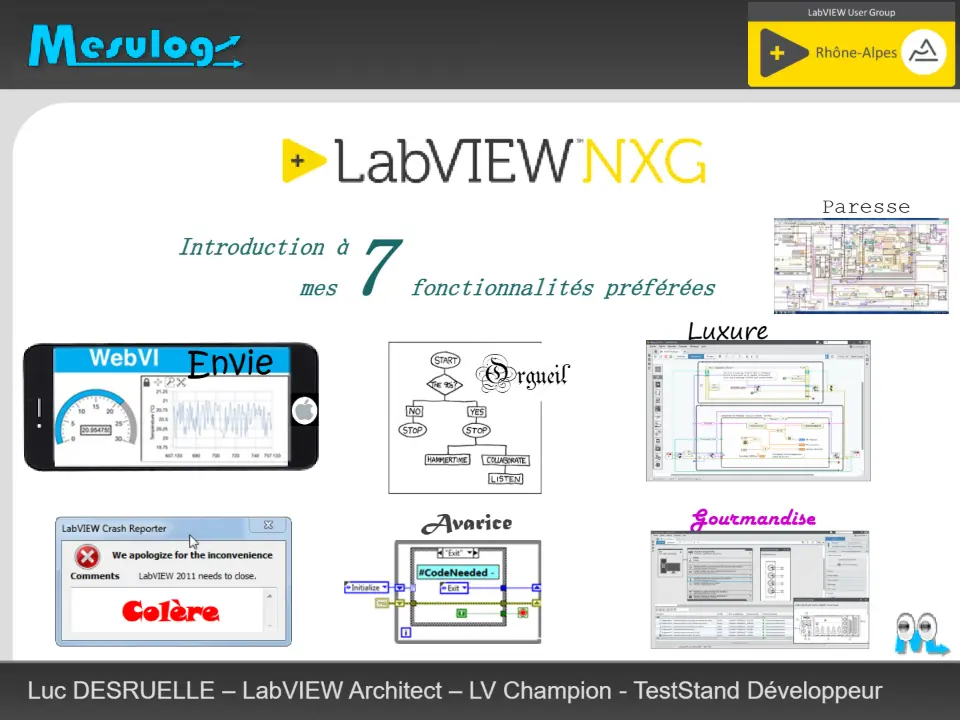

Introduction à

mes 7 fonctionnalités préférées

Luxure

Envie

Orgueil

Avarice Gourmandise

Colère

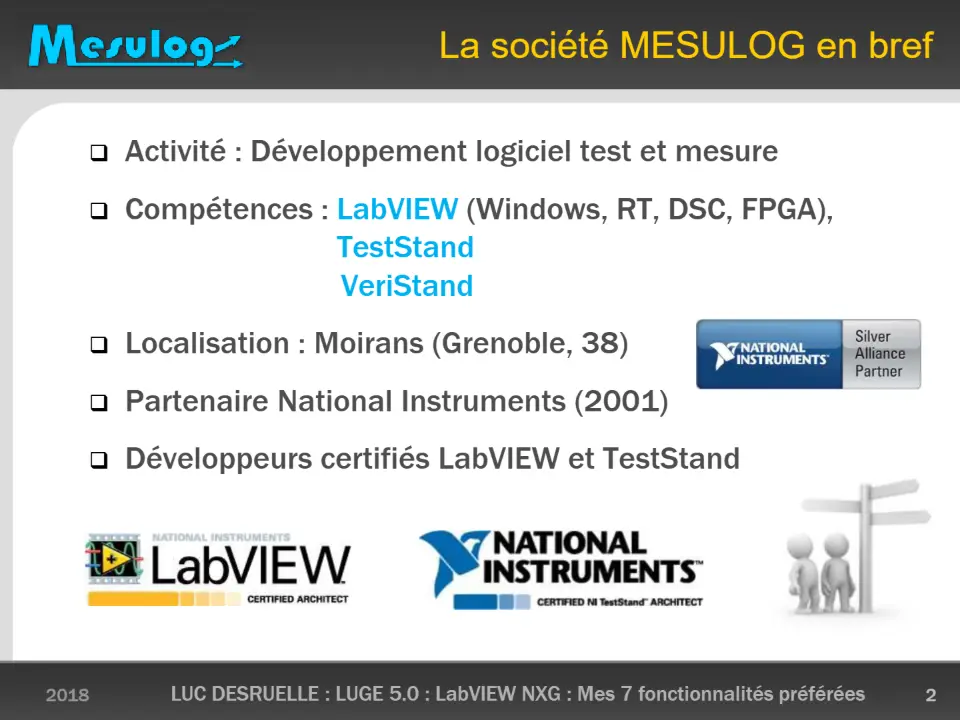

Luc DESRUELLE – LabVIEW Architect – LV Champion - TestStand Développeur

 Activité : Développement logiciel test et mesure

 Compétences : LabVIEW (Windows, RT, DSC, FPGA),

TestStand VeriStand

 Localisation : Moirans (Grenoble, 38)

 Partenaire National Instruments (2001)

 Développeurs certifiés LabVIEW et TestStand

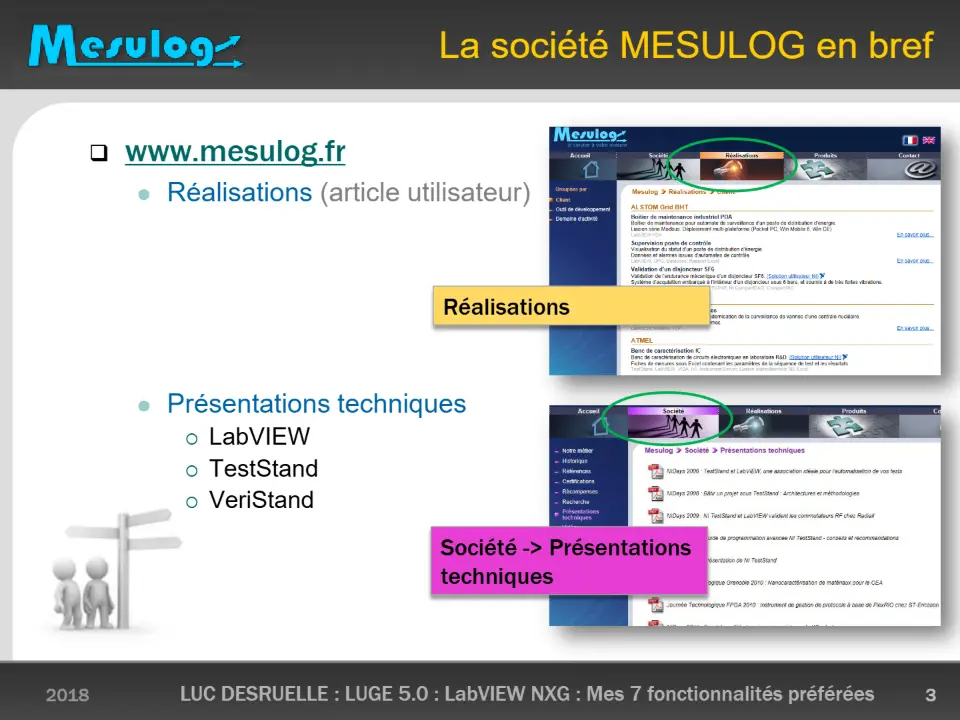

 www.mesulog.fr

 Réalisations (article utilisateur)

Réalisations

 Présentations techniques

 LabVIEW  TestStand  VeriStand

Société -> Présentations techniques

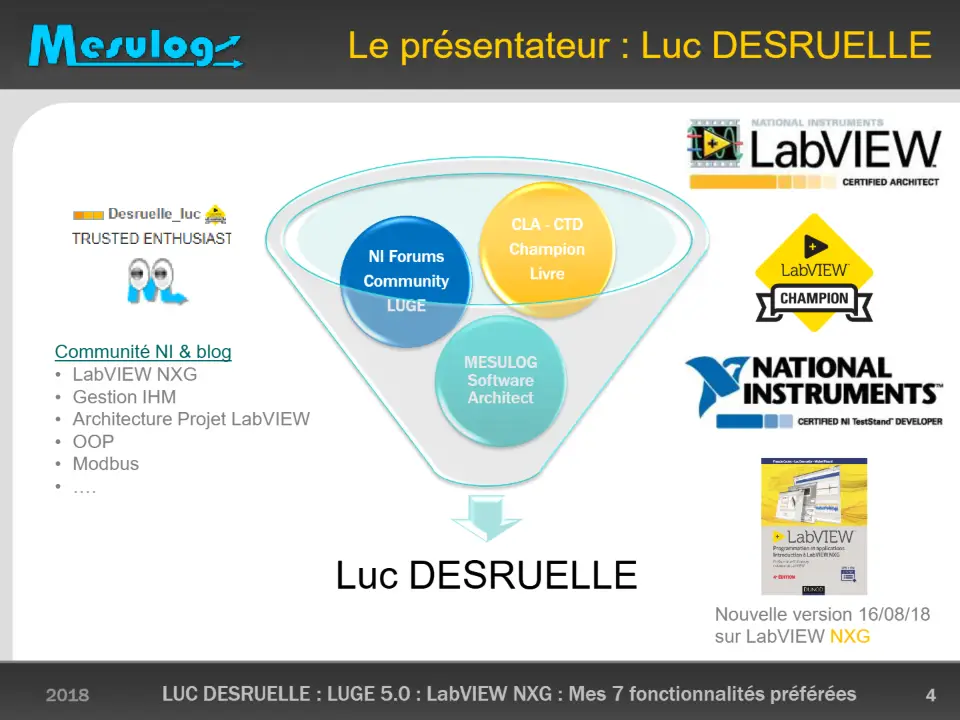

Le présentateur : Luc DESRUELLE

CLA - CTD Champion

Livre

NI Forums Community

LUGE

Communité NI & blog

• LabVIEW NXG
• Gestion IHM
• Architecture Projet LabVIEW
• OOP
• Modbus
• ….

MESULOG Software Architect

Luc DESRUELLE

Nouvelle version 16/08/18 sur LabVIEW NXG

LUC DESRUELLE : LUGE 5.0 : LabVIEW NXG : Mes 7 fonctionnalités préférées 4

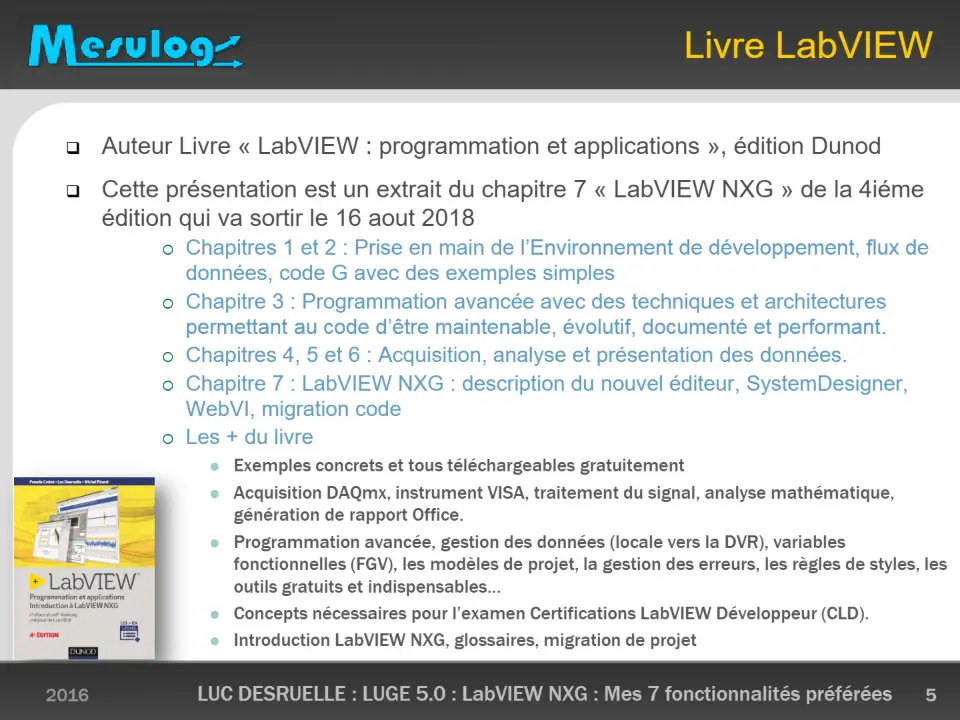

 Auteur Livre « LabVIEW : programmation et applications », édition Dunod

 Cette présentation est un extrait du chapitre 7 « LabVIEW NXG » de la 4iéme

édition qui va sortir le 16 aout 2018

 Chapitres 1 et 2 : Prise en main de l’Environnement de développement, flux de

données, code G avec des exemples simples

 Chapitre 3 : Programmation avancée avec des techniques et architectures

permettant au code d’être maintenable, évolutif, documenté et performant.

 Chapitres 4, 5 et 6 : Acquisition, analyse et présentation des données.  Chapitre 7 : LabVIEW NXG : description du nouvel éditeur, SystemDesigner,

WebVI, migration code

 Les + du livre

 Exemples concrets et tous téléchargeables gratuitement  Acquisition DAQmx, instrument VISA, traitement du signal, analyse mathématique,

génération de rapport Office.

 Programmation avancée, gestion des données (locale vers la DVR), variables

fonctionnelles (FGV), les modèles de projet, la gestion des erreurs, les règles de styles, les outils gratuits et indispensables…

 Concepts nécessaires pour l’examen Certifications LabVIEW Développeur (CLD).  Introduction LabVIEW NXG, glossaires, migration de projet

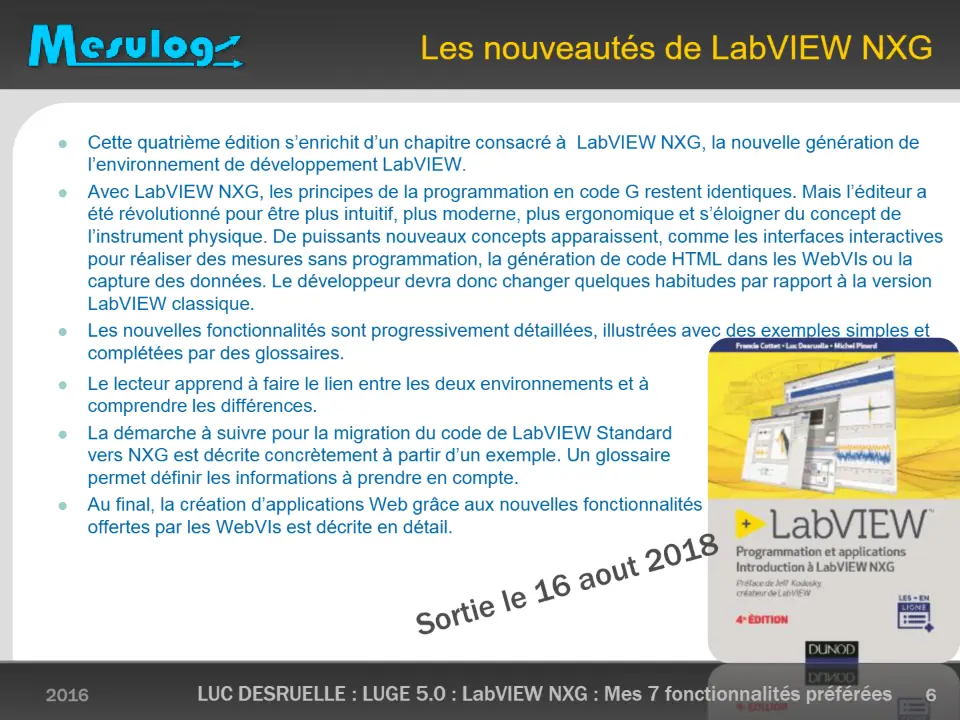

 Cette quatrième édition s’enrichit d’un chapitre consacré à LabVIEW NXG, la nouvelle génération de

l’environnement de développement LabVIEW.

 Avec LabVIEW NXG, les principes de la programmation en code G restent identiques. Mais l’éditeur a

été révolutionné pour être plus intuitif, plus moderne, plus ergonomique et s’éloigner du concept de l’instrument physique. De puissants nouveaux concepts apparaissent, comme les interfaces interactives pour réaliser des mesures sans programmation, la génération de code HTML dans les WebVIs ou la capture des données. Le développeur devra donc changer quelques habitudes par rapport à la version LabVIEW classique.

 Les nouvelles fonctionnalités sont progressivement détaillées, illustrées avec des exemples simples et

complétées par des glossaires.

 Le lecteur apprend à faire le lien entre les deux environnements et à

comprendre les différences.

 La démarche à suivre pour la migration du code de LabVIEW Standard

vers NXG est décrite concrètement à partir d’un exemple. Un glossaire permet définir les informations à prendre en compte.

 Au final, la création d’applications Web grâce aux nouvelles fonctionnalités

offertes par les WebVIs est décrite en détail.

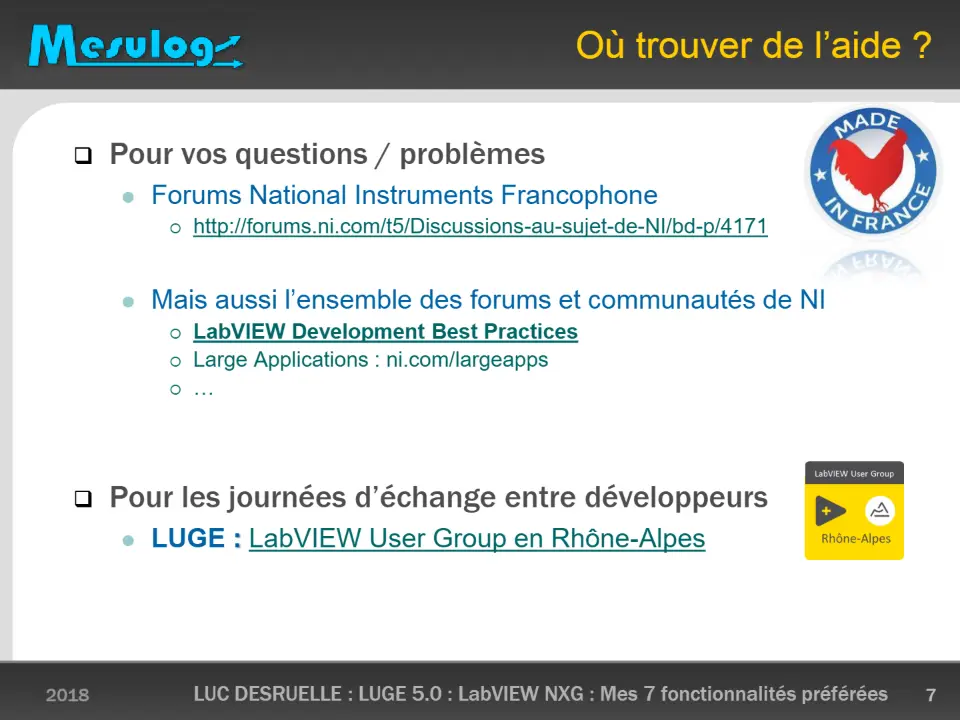

 Pour vos questions / problèmes

 Forums National Instruments Francophone

 http://forums.ni.com/t5/Discussions-au-sujet-de-NI/bd-p/4171

 Mais aussi l’ensemble des forums et communautés de NI

 LabVIEW Development Best Practices  Large Applications : ni.com/largeapps  …

 Pour les journées d’échange entre développeurs

 LUGE : LabVIEW User Group en Rhône-Alpes

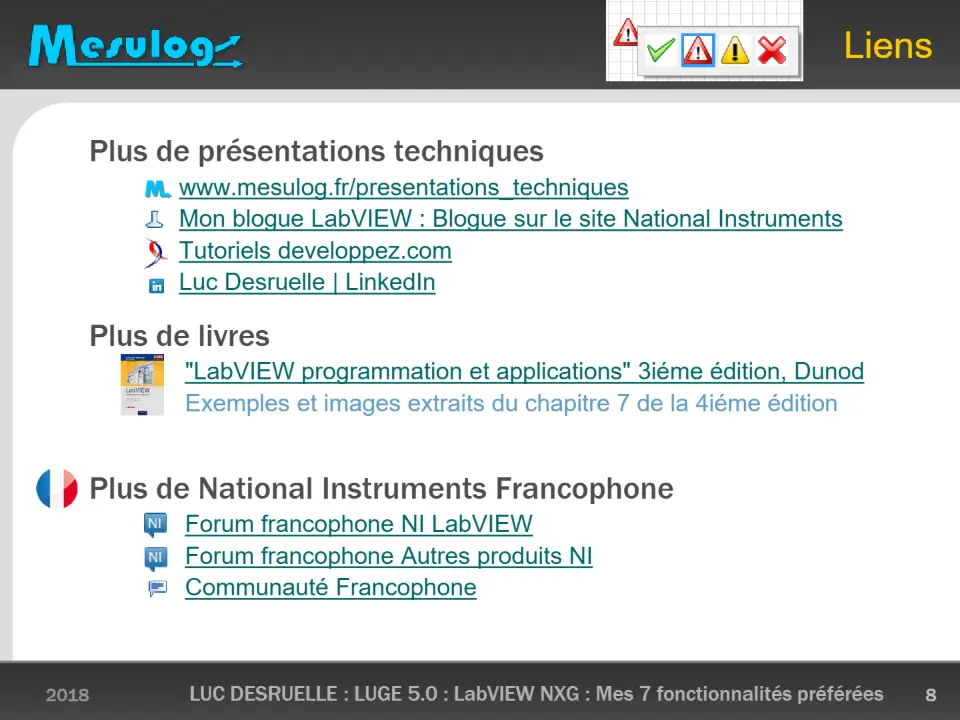

Plus de présentations techniques

www.mesulog.fr/presentations_techniques Mon blogue LabVIEW : Blogue sur le site National Instruments Tutoriels developpez.com Luc Desruelle | LinkedIn

Plus de livres

"LabVIEW programmation et applications" 3iéme édition, Dunod Exemples et images extraits du chapitre 7 de la 4iéme édition

Plus de National Instruments Francophone

Forum francophone NI LabVIEW Forum francophone Autres produits NI Communauté Francophone

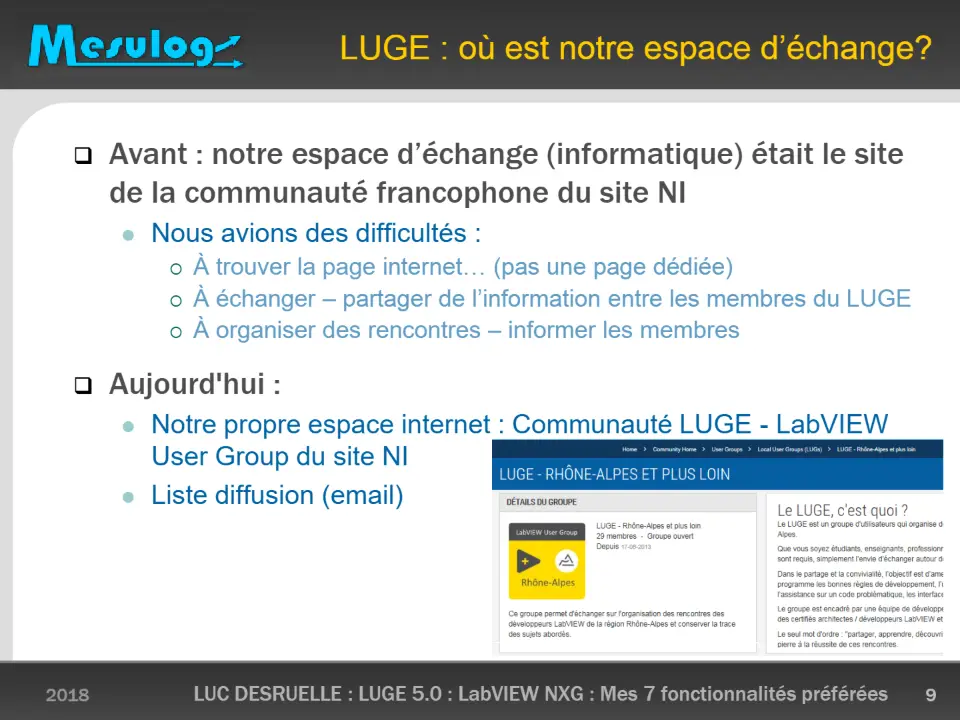

 Avant : notre espace d’échange (informatique) était le site

de la communauté francophone du site NI

 Nous avions des difficultés :

 À trouver la page internet… (pas une page dédiée)  À échanger – partager de l’information entre les membres du LUGE  À organiser des rencontres – informer les membres

 Aujourd'hui :

 Notre propre espace internet : Communauté LUGE - LabVIEW

User Group du site NI

 Liste diffusion (email)

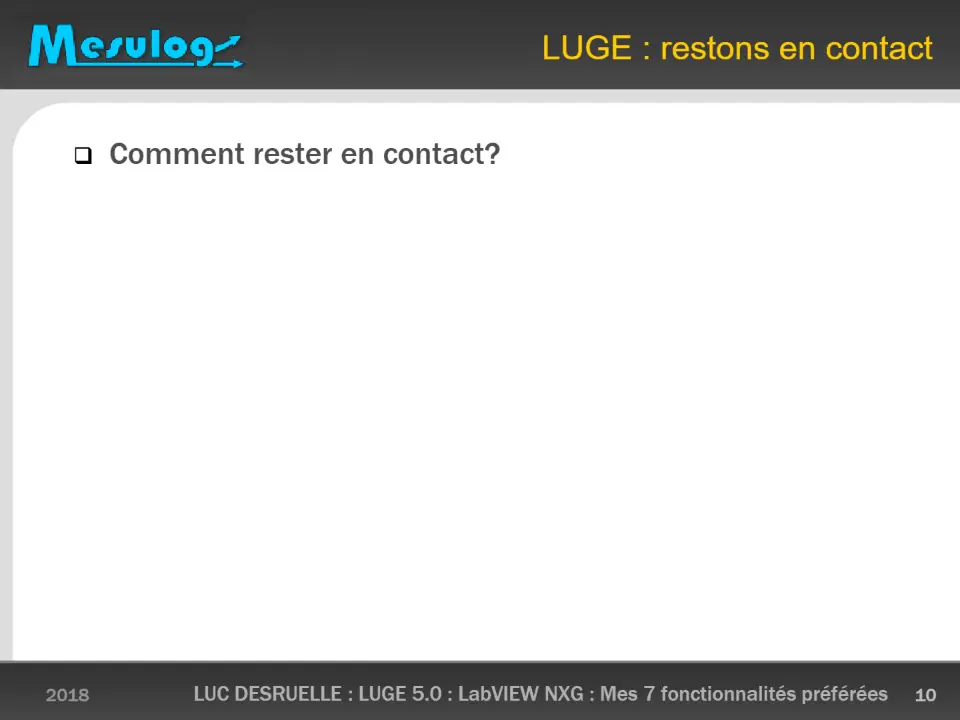

 Comment rester en contact?

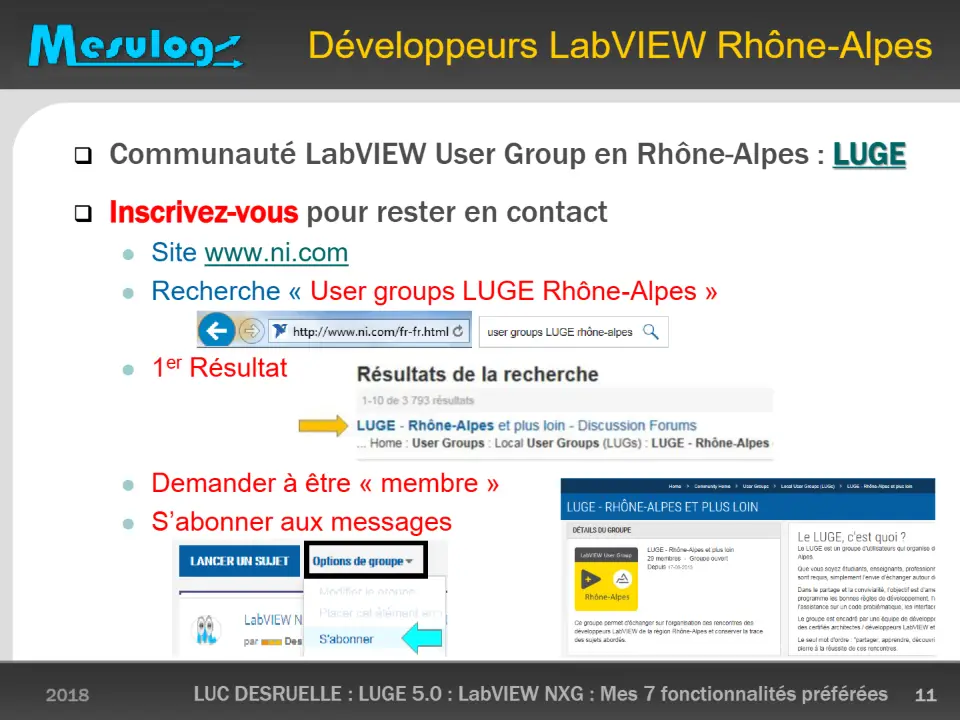

 Communauté LabVIEW User Group en Rhône-Alpes : LUGE

 Inscrivez-vous pour rester en contact

 Site www.ni.com  Recherche « User groups LUGE Rhône-Alpes »

 1er Résultat

 Demander à être « membre »  S’abonner aux messages

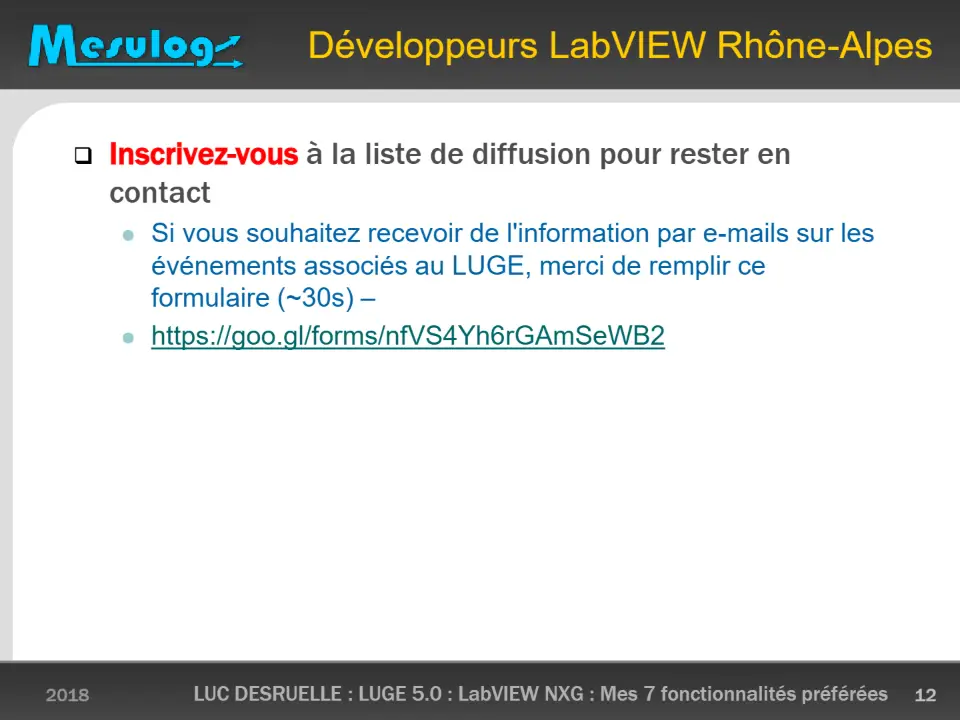

 Inscrivez-vous à la liste de diffusion pour rester en

contact

 Si vous souhaitez recevoir de l'information par e-mails sur les

événements associés au LUGE, merci de remplir ce formulaire (~30s) –

 https://goo.gl/forms/nfVS4Yh6rGAmSeWB2

 LabVIEW NXG : mes 7 fonctionnalités préférées

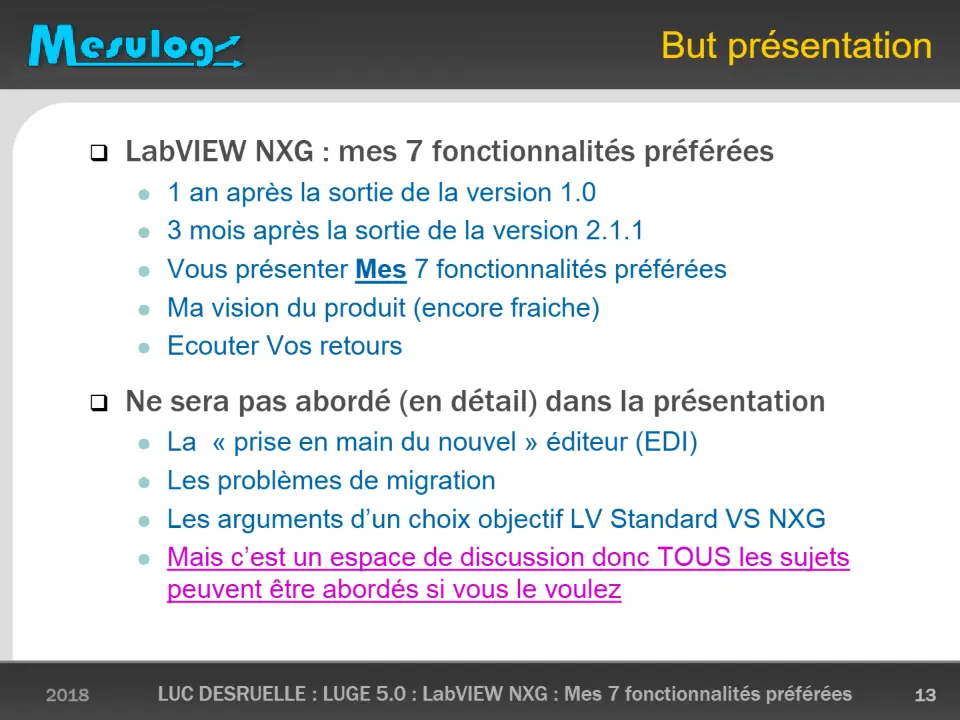

 1 an après la sortie de la version 1.0  3 mois après la sortie de la version 2.1.1  Vous présenter Mes 7 fonctionnalités préférées  Ma vision du produit (encore fraiche)  Ecouter Vos retours

 Ne sera pas abordé (en détail) dans la présentation

 La « prise en main du nouvel » éditeur (EDI)  Les problèmes de migration  Les arguments d’un choix objectif LV Standard VS NXG  Mais c’est un espace de discussion donc TOUS les sujets

peuvent être abordés si vous le voulez

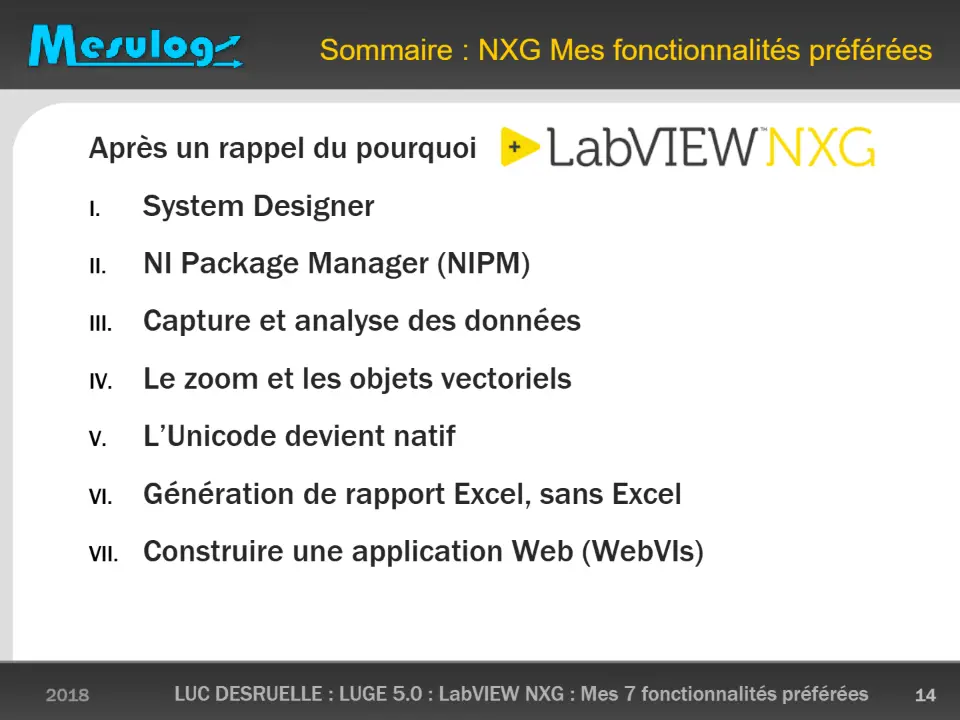

Sommaire : NXG Mes fonctionnalités préférées

I. System Designer

II. NI Package Manager (NIPM)

III. Capture et analyse des données

IV. Le zoom et les objets vectoriels

V. L’Unicode devient natif

VI. Génération de rapport Excel, sans Excel

VII. Construire une application Web (WebVIs)

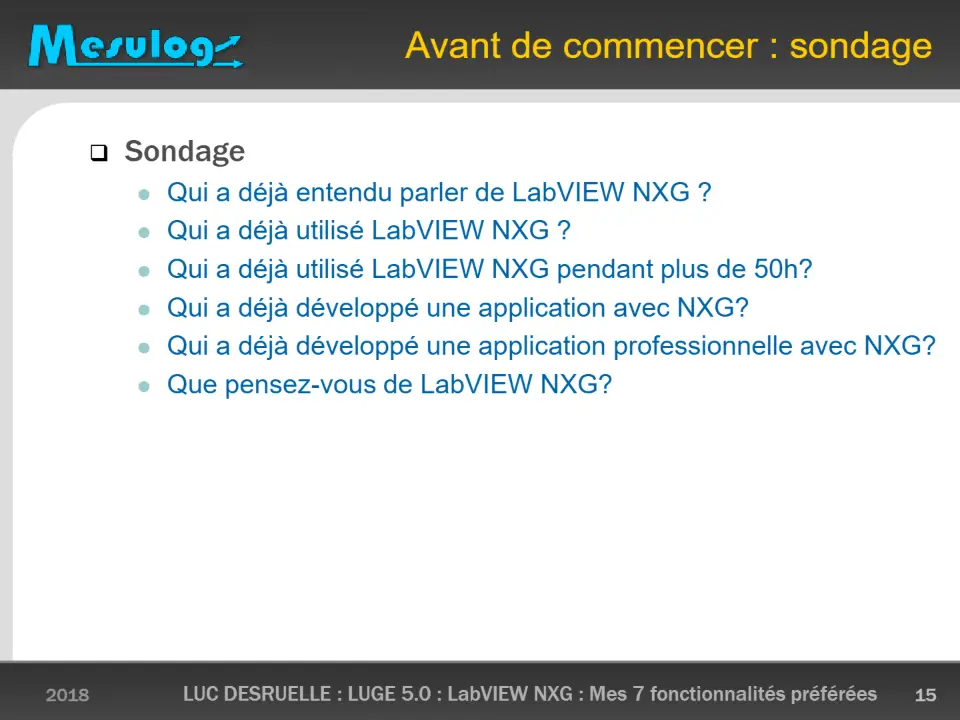

 Sondage

 Qui a déjà entendu parler de LabVIEW NXG ?  Qui a déjà utilisé LabVIEW NXG ?  Qui a déjà utilisé LabVIEW NXG pendant plus de 50h?  Qui a déjà développé une application avec NXG?  Qui a déjà développé une application professionnelle avec NXG?  Que pensez-vous de LabVIEW NXG?

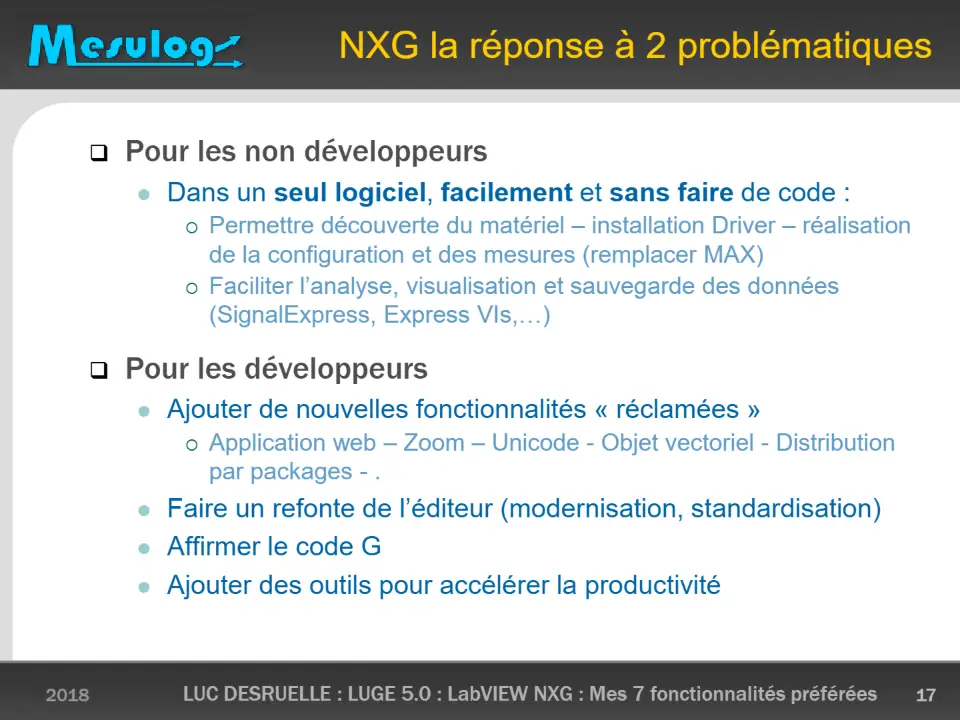

 A votre avis : pourquoi NI a développé LabVIEW NXG?

 Pour les non développeurs

 Dans un seul logiciel, facilement et sans faire de code :

 Permettre découverte du matériel – installation Driver – réalisation

de la configuration et des mesures (remplacer MAX)

 Faciliter l’analyse, visualisation et sauvegarde des données

(SignalExpress, Express VIs,…)

 Pour les développeurs

 Ajouter de nouvelles fonctionnalités « réclamées »

 Application web – Zoom – Unicode - Objet vectoriel - Distribution

par packages - .

 Faire un refonte de l’éditeur (modernisation, standardisation)  Affirmer le code G  Ajouter des outils pour accélérer la productivité

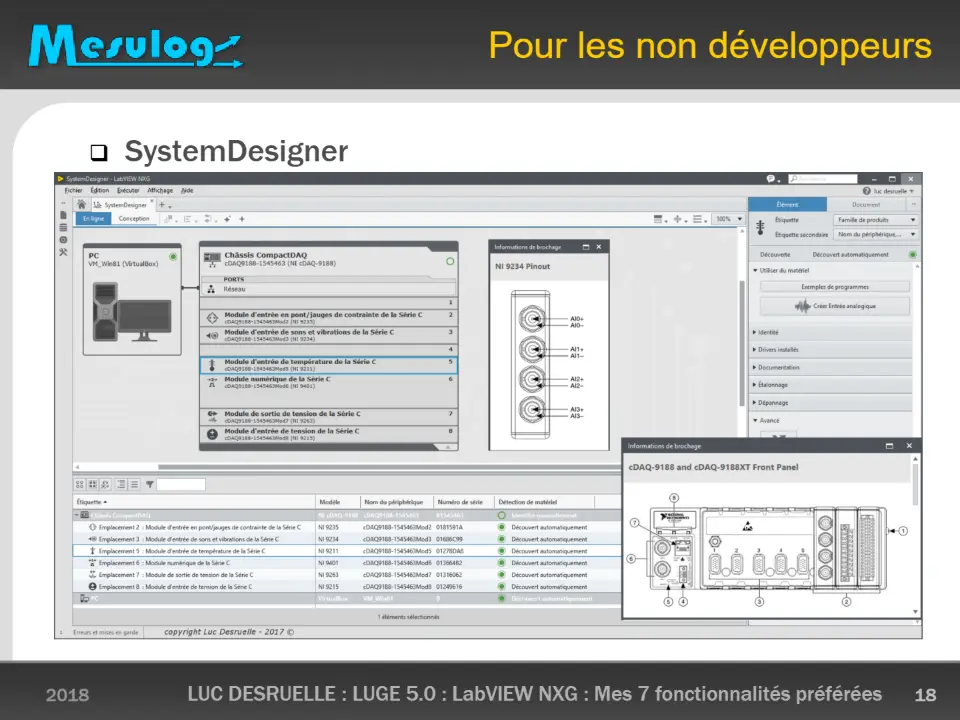

 SystemDesigner

 Sondage

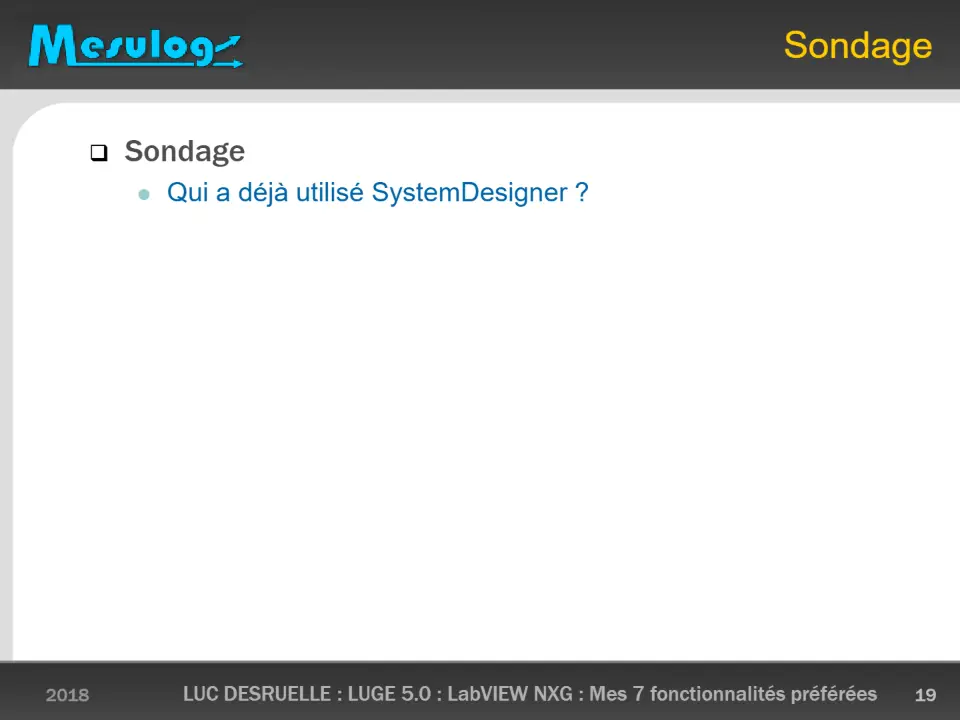

 Qui a déjà utilisé SystemDesigner ?

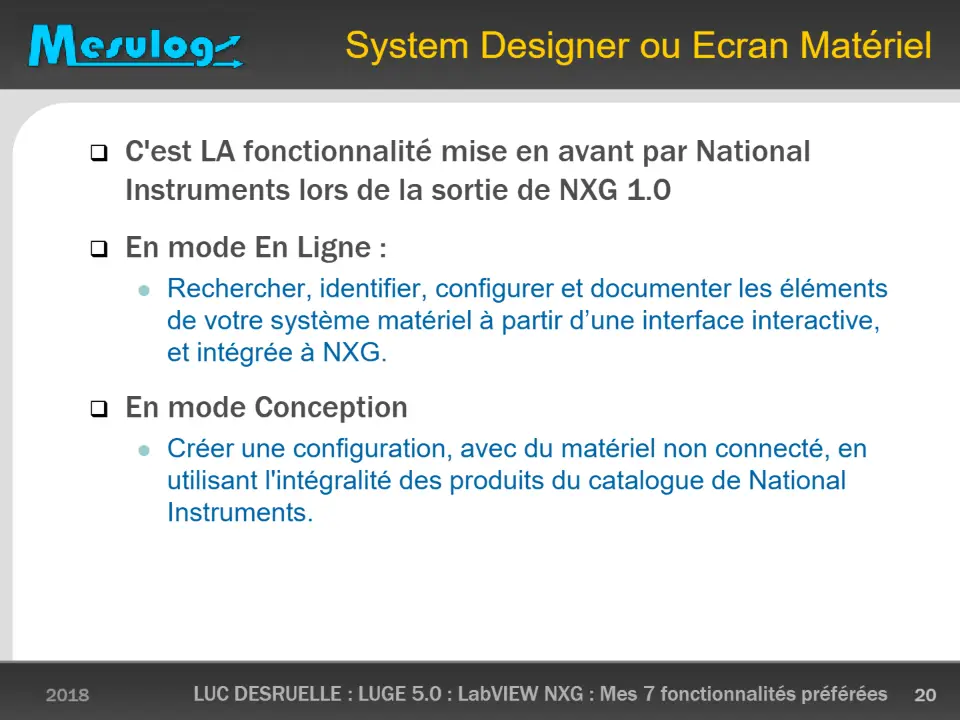

 C'est LA fonctionnalité mise en avant par National

Instruments lors de la sortie de NXG 1.0

 En mode En Ligne :

 Rechercher, identifier, configurer et documenter les éléments

de votre système matériel à partir d’une interface interactive, et intégrée à NXG.

 En mode Conception

 Créer une configuration, avec du matériel non connecté, en

utilisant l'intégralité des produits du catalogue de National Instruments.

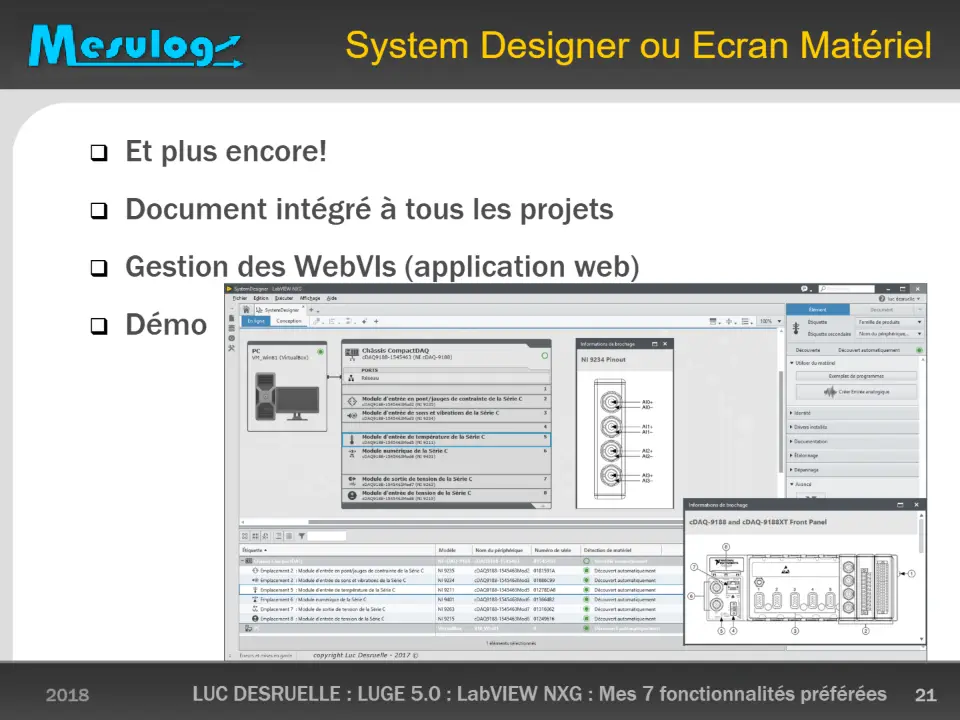

 Et plus encore!

 Document intégré à tous les projets

 Gestion des WebVIs (application web)

 Démo

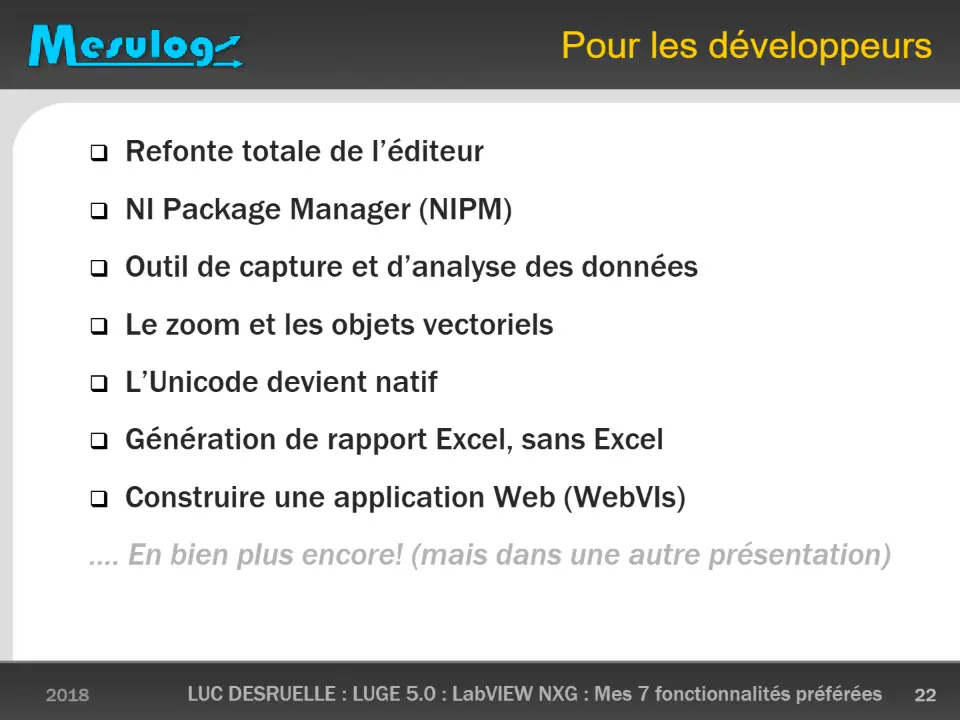

 Refonte totale de l’éditeur

 NI Package Manager (NIPM)

 Outil de capture et d’analyse des données

 Le zoom et les objets vectoriels

 L’Unicode devient natif

 Génération de rapport Excel, sans Excel

 Construire une application Web (WebVIs)

…. En bien plus encore! (mais dans une autre présentation)

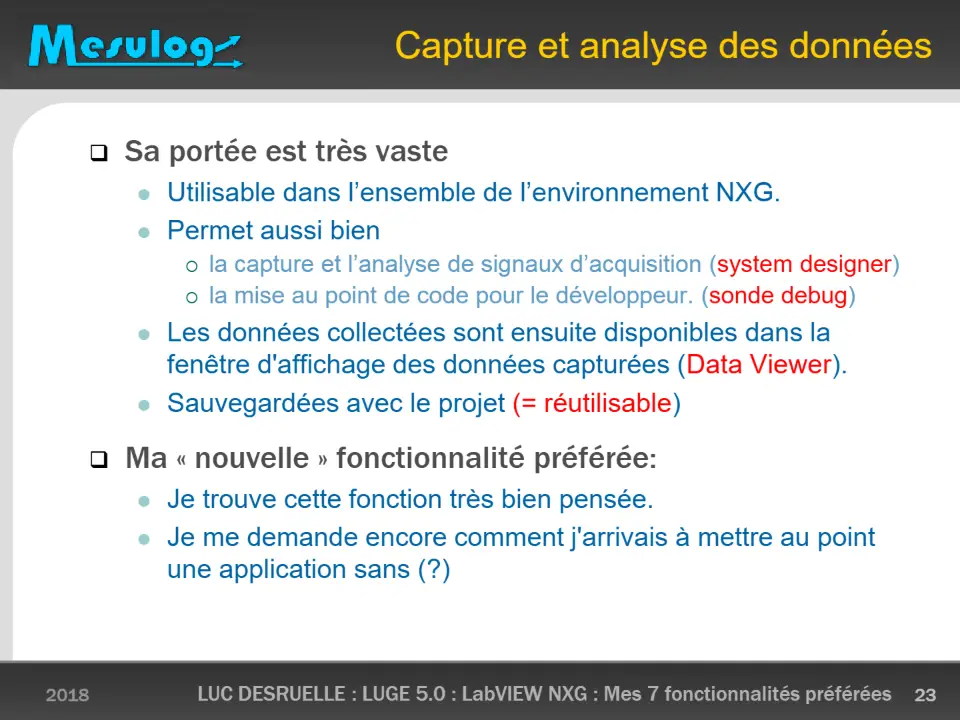

 Sa portée est très vaste

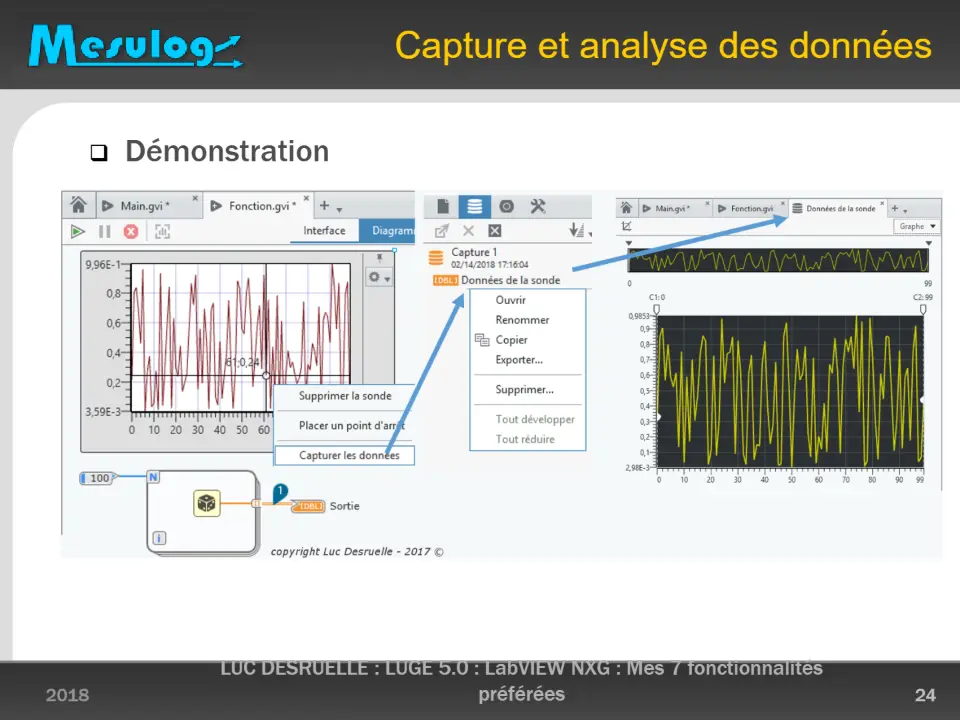

 Utilisable dans l’ensemble de l’environnement NXG.  Permet aussi bien

 la capture et l’analyse de signaux d’acquisition (system designer)  la mise au point de code pour le développeur. (sonde debug)

 Les données collectées sont ensuite disponibles dans la

fenêtre d'affichage des données capturées (Data Viewer).

 Sauvegardées avec le projet (= réutilisable)

 Ma « nouvelle » fonctionnalité préférée:

 Je trouve cette fonction très bien pensée.  Je me demande encore comment j'arrivais à mettre au point

une application sans (?)

 Démonstration

LUC DESRUELLE : LUGE 5.0 : LabVIEW NXG : Mes 7 fonctionnalités

préférées 24

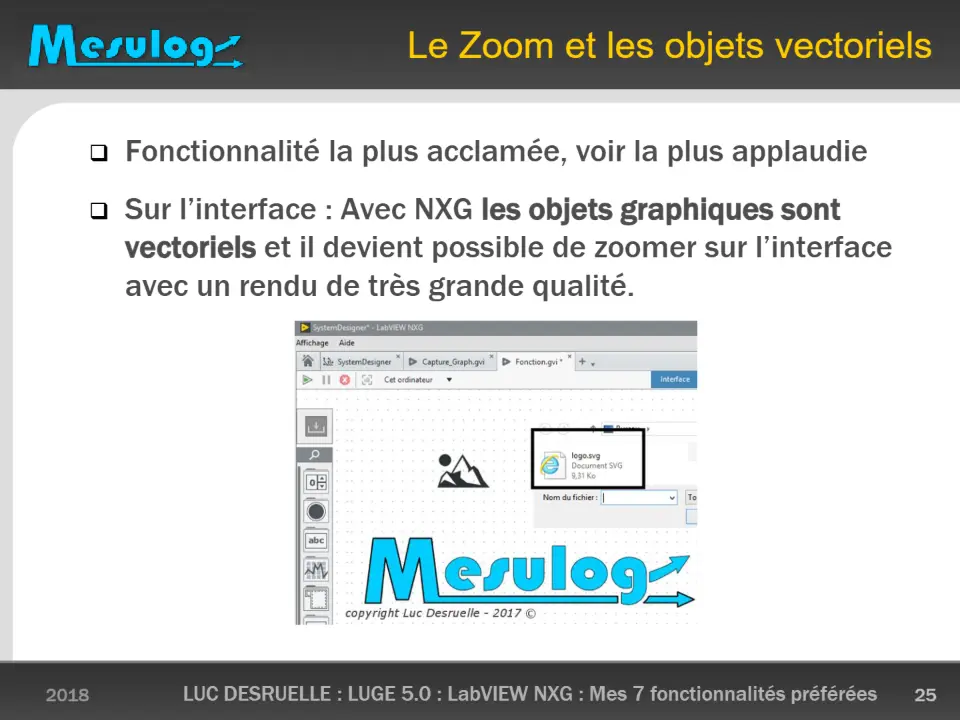

 Fonctionnalité la plus acclamée, voir la plus applaudie

 Sur l’interface : Avec NXG les objets graphiques sont

vectoriels et il devient possible de zoomer sur l’interface avec un rendu de très grande qualité.

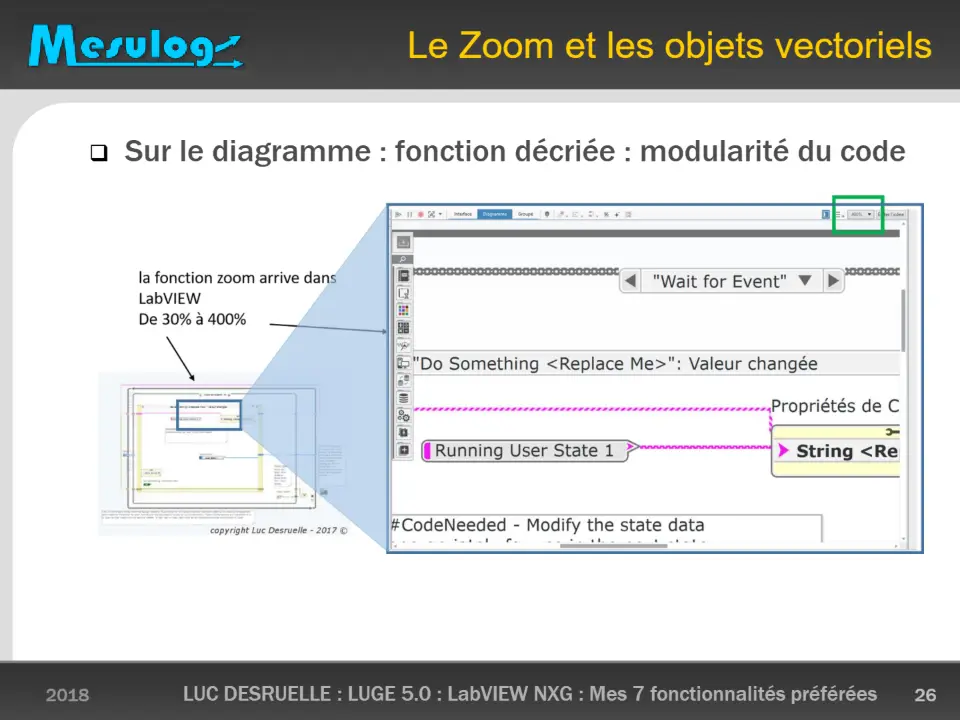

 Sur le diagramme : fonction décriée : modularité du code

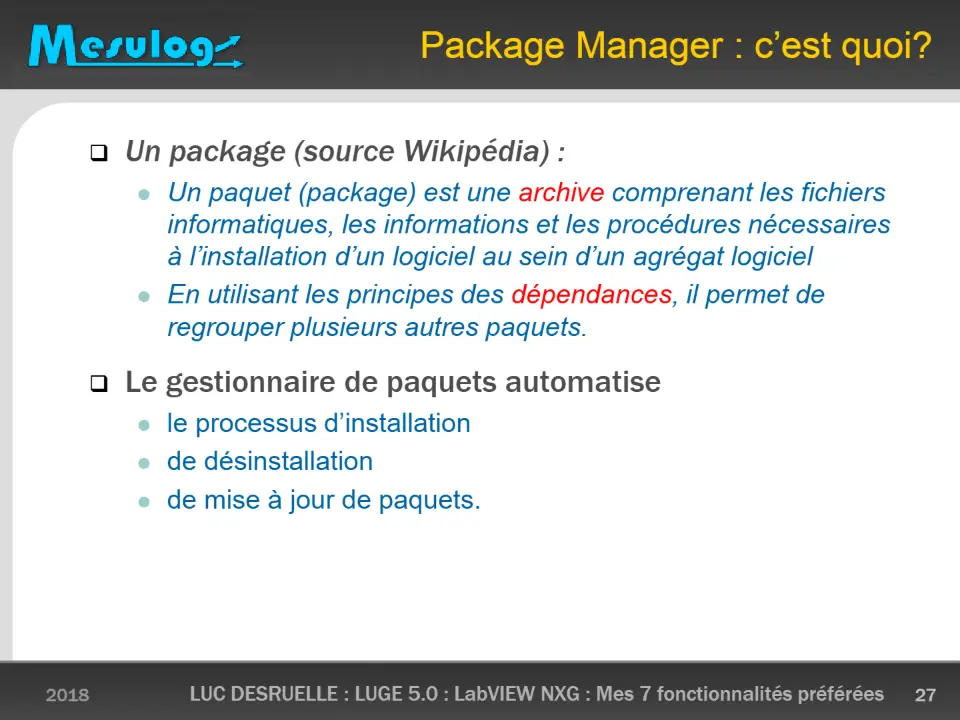

 Un package (source Wikipédia) :

 Un paquet (package) est une archive comprenant les fichiers

informatiques, les informations et les procédures nécessaires à l’installation d’un logiciel au sein d’un agrégat logiciel

 En utilisant les principes des dépendances, il permet de

regrouper plusieurs autres paquets.

 Le gestionnaire de paquets automatise

 le processus d’installation  de désinstallation  de mise à jour de paquets.

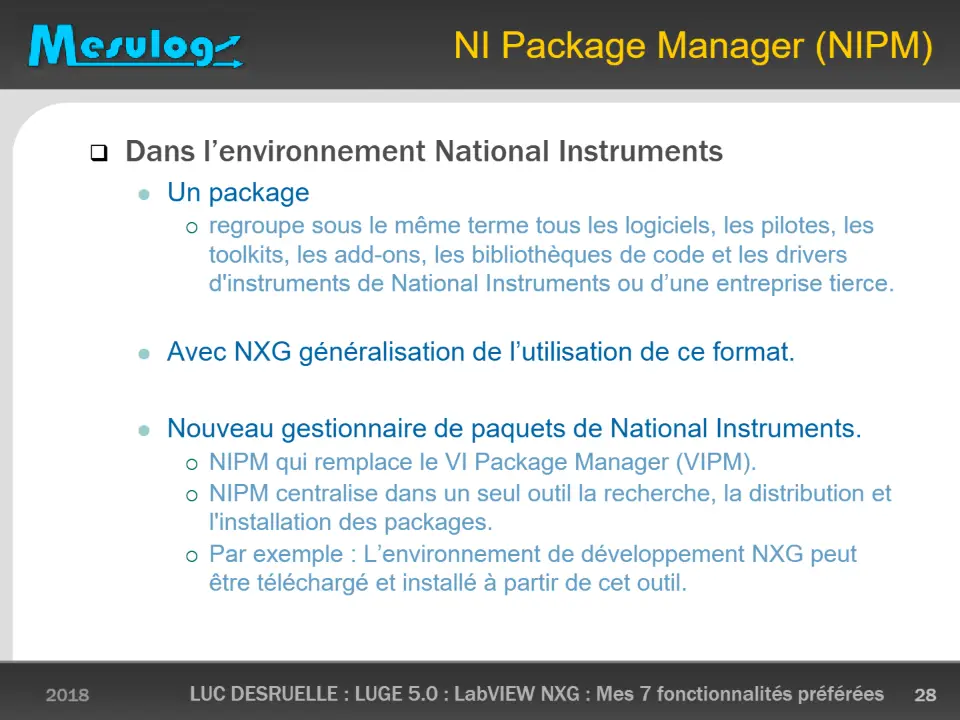

 Dans l’environnement National Instruments

 Un package

 regroupe sous le même terme tous les logiciels, les pilotes, les

toolkits, les add-ons, les bibliothèques de code et les drivers d'instruments de National Instruments ou d’une entreprise tierce.

 Avec NXG généralisation de l’utilisation de ce format.

 Nouveau gestionnaire de paquets de National Instruments.

 NIPM qui remplace le VI Package Manager (VIPM).  NIPM centralise dans un seul outil la recherche, la distribution et

l'installation des packages.

 Par exemple : L’environnement de développement NXG peut

être téléchargé et installé à partir de cet outil.

 Démo

 Sondage

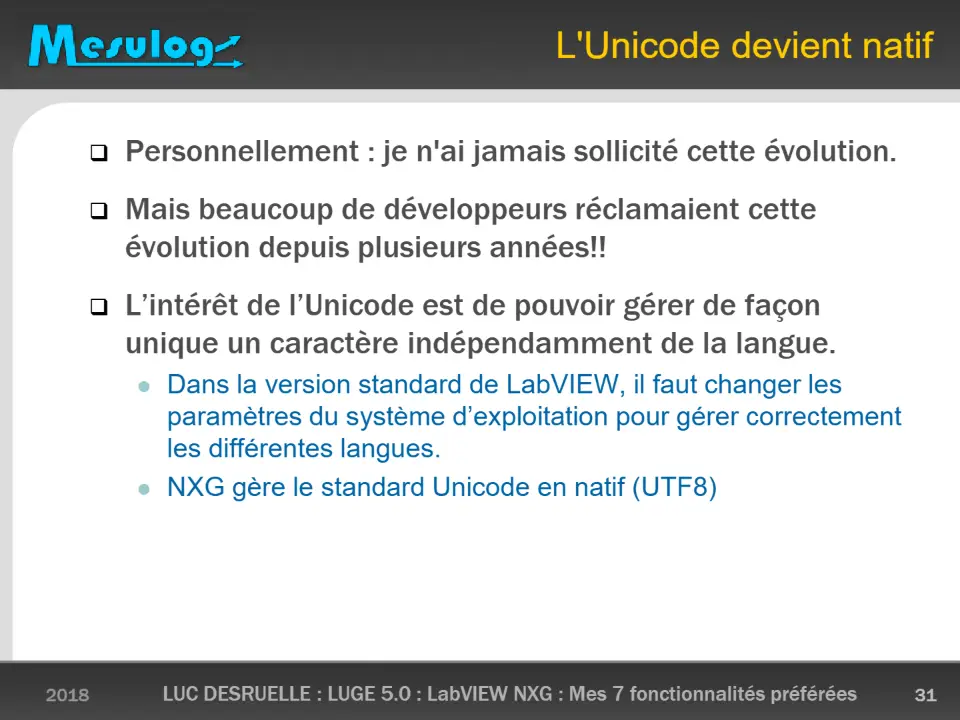

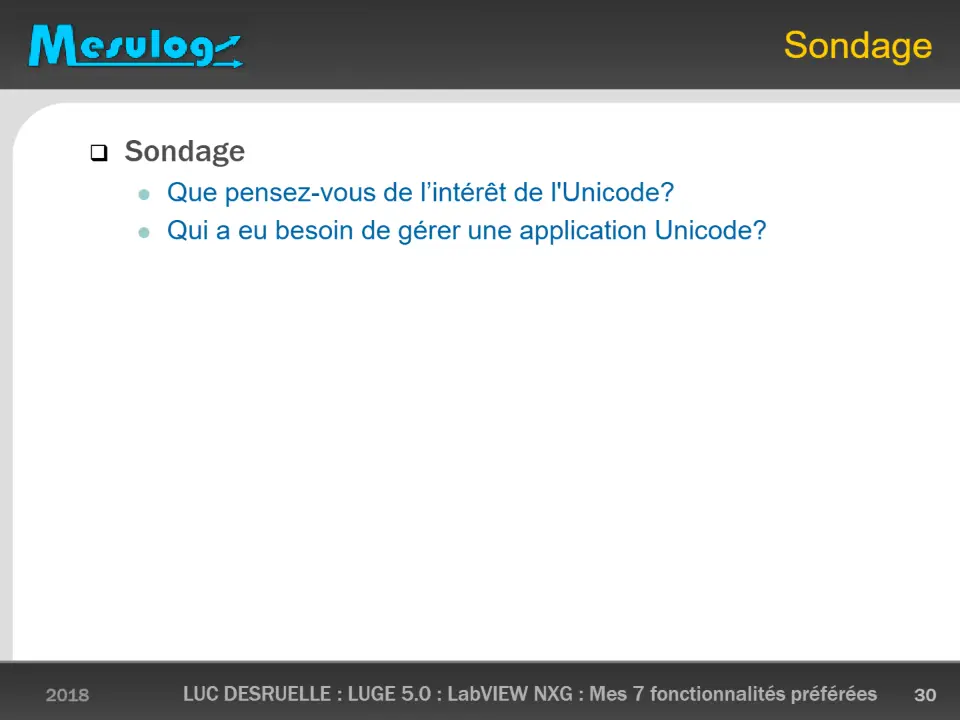

 Que pensez-vous de l’intérêt de l'Unicode?  Qui a eu besoin de gérer une application Unicode?

 Personnellement : je n'ai jamais sollicité cette évolution.

 Mais beaucoup de développeurs réclamaient cette

évolution depuis plusieurs années!!

 L’intérêt de l’Unicode est de pouvoir gérer de façon

unique un caractère indépendamment de la langue.

 Dans la version standard de LabVIEW, il faut changer les

paramètres du système d’exploitation pour gérer correctement les différentes langues.

 NXG gère le standard Unicode en natif (UTF8)

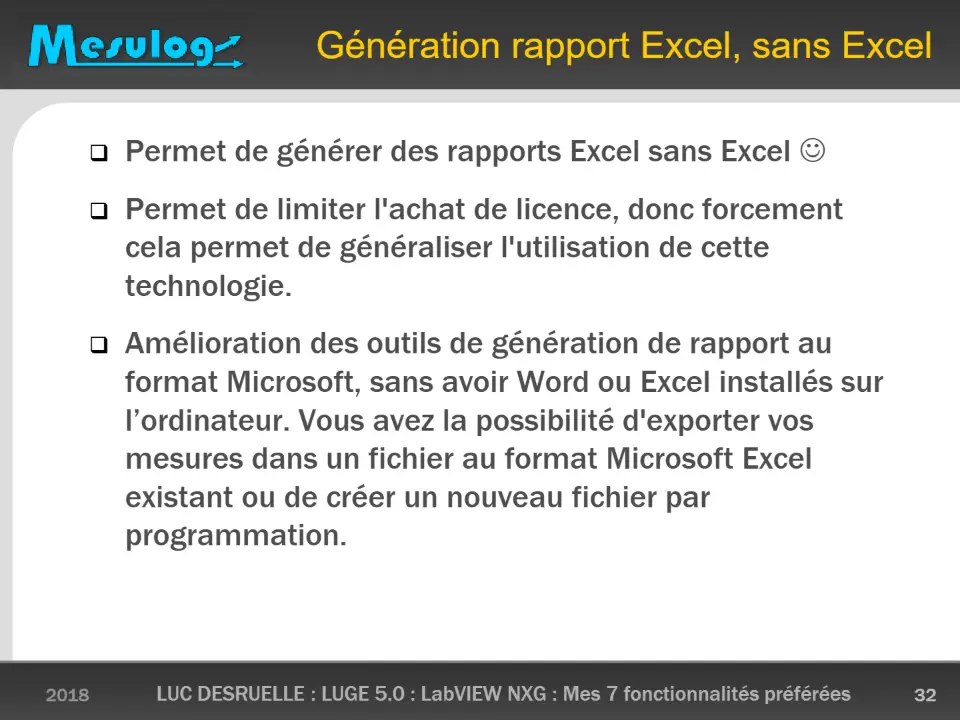

 Permet de générer des rapports Excel sans Excel 

 Permet de limiter l'achat de licence, donc forcement

cela permet de généraliser l'utilisation de cette technologie.

 Amélioration des outils de génération de rapport au

format Microsoft, sans avoir Word ou Excel installés sur l’ordinateur. Vous avez la possibilité d'exporter vos mesures dans un fichier au format Microsoft Excel existant ou de créer un nouveau fichier par programmation.

 Sondage

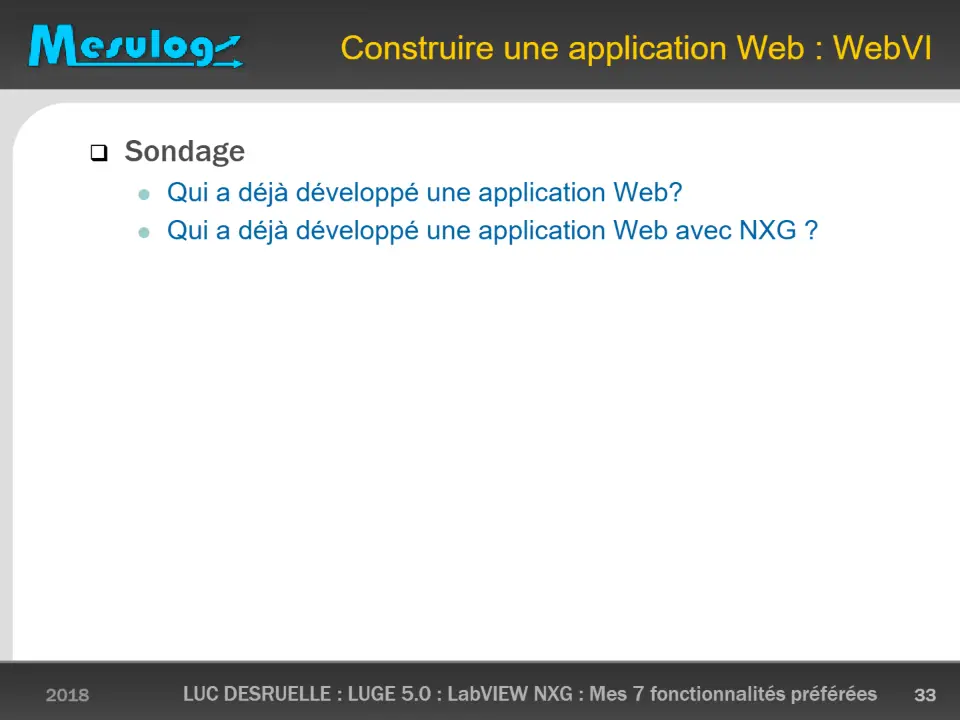

 Qui a déjà développé une application Web?  Qui a déjà développé une application Web avec NXG ?

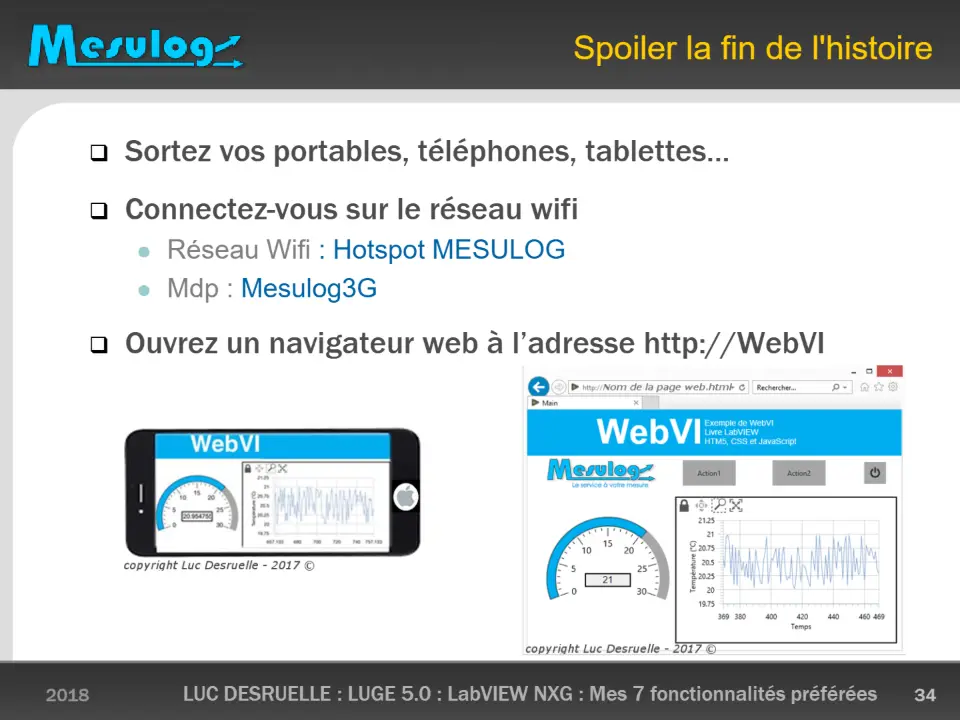

 Sortez vos portables, téléphones, tablettes…

 Connectez-vous sur le réseau wifi

 Réseau Wifi : Hotspot MESULOG  Mdp : Mesulog3G

 Ouvrez un navigateur web à l’adresse http://WebVI

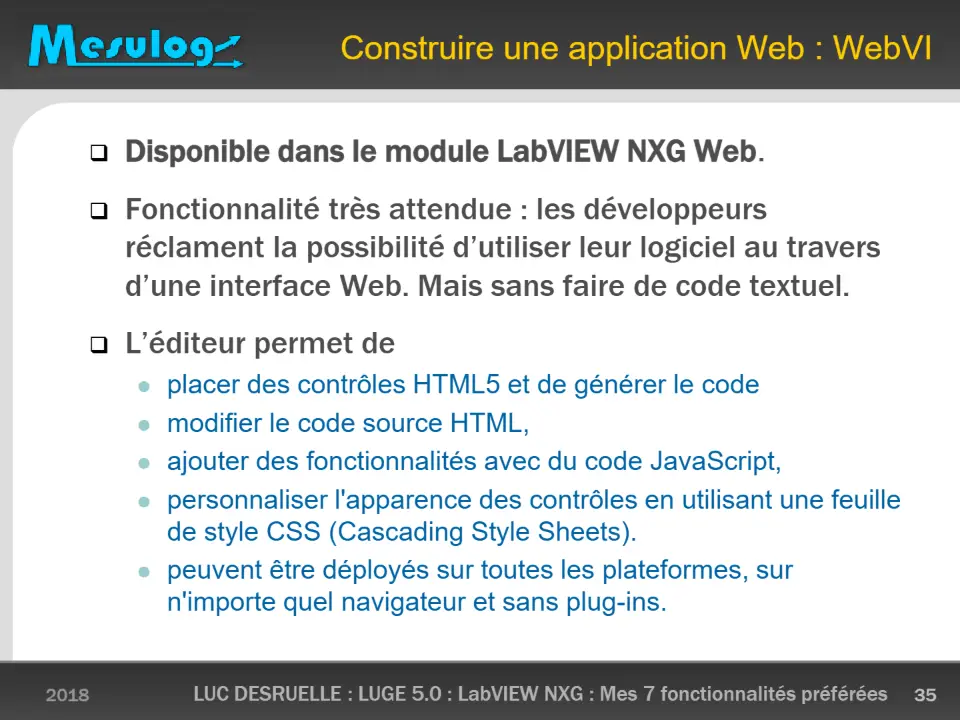

 Disponible dans le module LabVIEW NXG Web.

 Fonctionnalité très attendue : les développeurs

réclament la possibilité d’utiliser leur logiciel au travers d’une interface Web. Mais sans faire de code textuel.

 L’éditeur permet de

 placer des contrôles HTML5 et de générer le code  modifier le code source HTML,  ajouter des fonctionnalités avec du code JavaScript,  personnaliser l'apparence des contrôles en utilisant une feuille

de style CSS (Cascading Style Sheets).

 peuvent être déployés sur toutes les plateformes, sur

n'importe quel navigateur et sans plug-ins.

 La fonctionnalité est très bien.

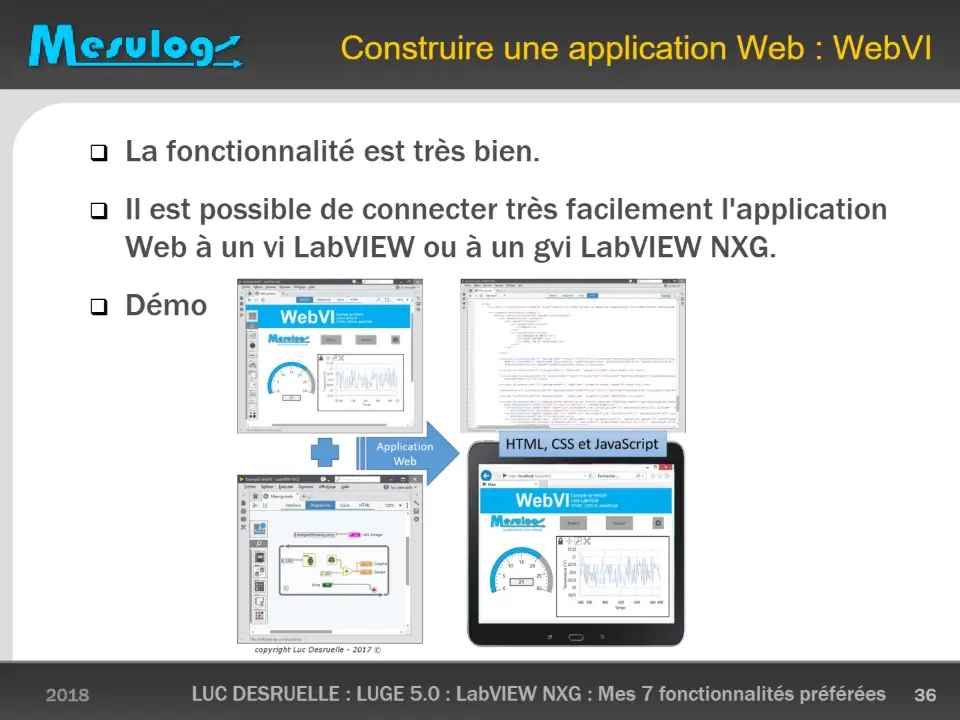

 Il est possible de connecter très facilement l'application

Web à un vi LabVIEW ou à un gvi LabVIEW NXG.

 Démo

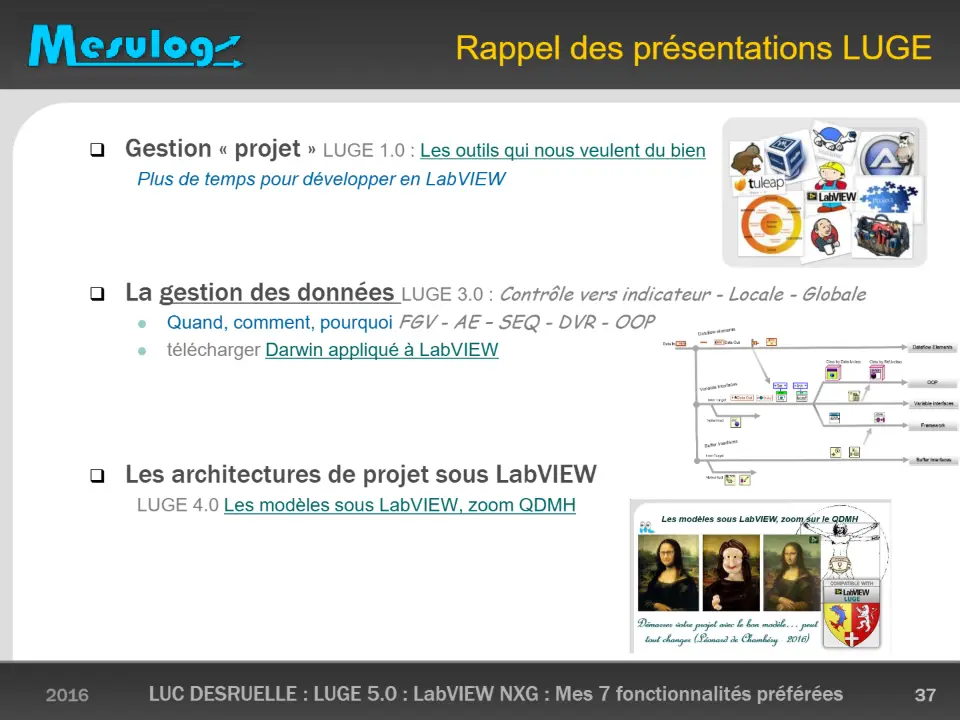

 Gestion « projet » LUGE 1.0 : Les outils qui nous veulent du bien
