Les perles du NET appliquées à LabVIEW

Du code Magique sous NI LabVIEW par Luc DESRUELLE

CLA - CTD Champion

Livre

NI Forums Community

LUGE

MESULOG Software Architect

Communité NI & blog Luc desruelle’s blog sur site NI

• Application Web avec NI G Web
• Gestion IHM
• Architecture Projet LabVIEW
• OOP - objet
• HAL
• Plugins
• Modbus
• ….

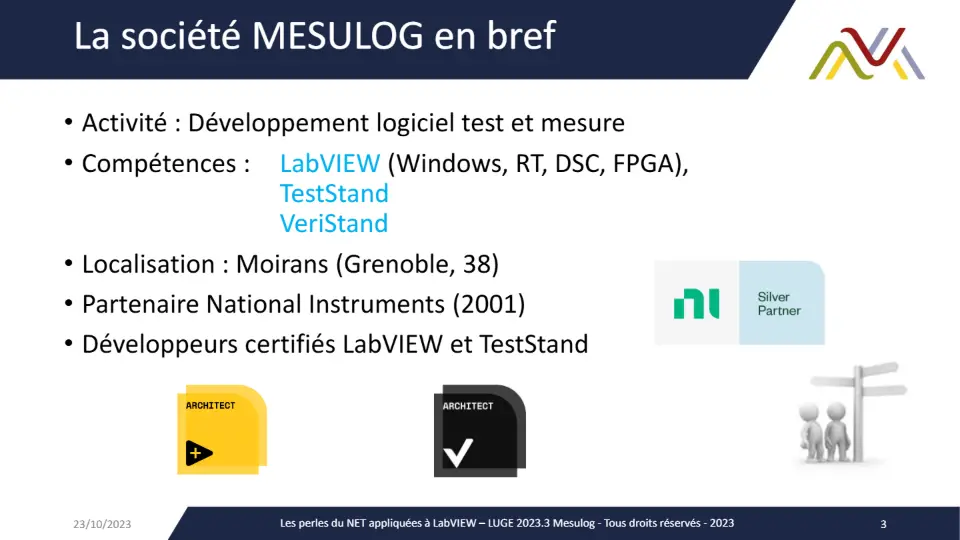

Luc DESRUELLE

• Activité : Développement logiciel test et mesure
• Compétences : LabVIEW (Windows, RT, DSC, FPGA),

TestStand VeriStand

• Localisation : Moirans (Grenoble, 38)
• Partenaire National Instruments (2001)
• Développeurs certifiés LabVIEW et TestStand

NERYS GROUP

Création en 2022 – 22 pers

Conception de bancs de tests, d'essais et de systèmes de mesure

• Conception – Réalisation – Intégration- Rénovation – Maintenance
• Collaborateurs spécialisés en développement logiciel, électrotechnique, électronique et mécanique.
• Expérience multisectorielle
• Démarche qualité
• 3 sites

2007 – 15 pers

2000 – 7 pers

Moirans (38)

Gardanne (13) & La Croix de la Rochette (73)

Concepteur de bancs d’essais, de tests, d’endurance, de caractérisation et de contrôle.

Etudie et réalise des logiciels spécifiques dans le domaine du test et de la mesure.

• BE mécanique, électrotechnique, électronique, et de développement Logiciel
• Systèmes de mesure
• Cartes électroniques
• Mesures physiques
• Modélisation - conception
• Certifications LabVIEW
• Formation LabVIEW par Certified Professionnal Instructor (CPI)
• Partenaire NI (ex National Instruments)
• Développement sur plateforme LabVIEW, TestStand, VeriStand
• Spécialisée dans le pilotage de bancs de tests, de caractérisation et d'étalonnage ainsi que dans l'acquisition et le traitement de mesures.
• Étude de faisabilité, aide à l’expression du besoin
• Optimisation, fiabilisation de code
• Analyse, présentation des données
• Certifications LabVIEW et TestStand Architect
• Partenaire NI (ex National Instruments)

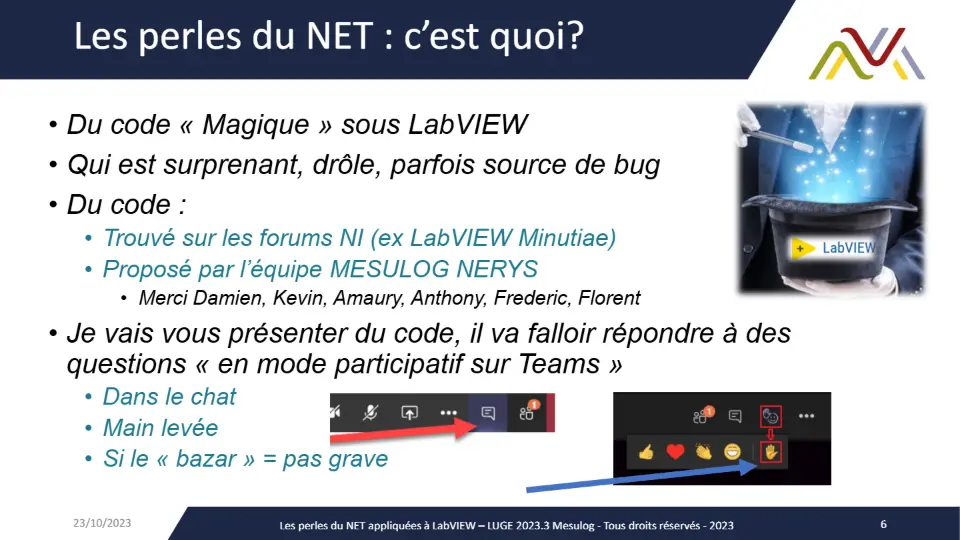

• Du code « Magique » sous LabVIEW
• Qui est surprenant, drôle, parfois source de bug
• Du code :
• Trouvé sur les forums NI (ex LabVIEW Minutiae)
• Proposé par l’équipe MESULOG NERYS
• Je vais vous présenter du code, il va falloir répondre à des

questions « en mode participatif sur Teams »

• Dans le chat
• Main levée
• Si le « bazar » = pas grave
• Merci Damien, Kevin, Amaury, Anthony, Frederic, Florent

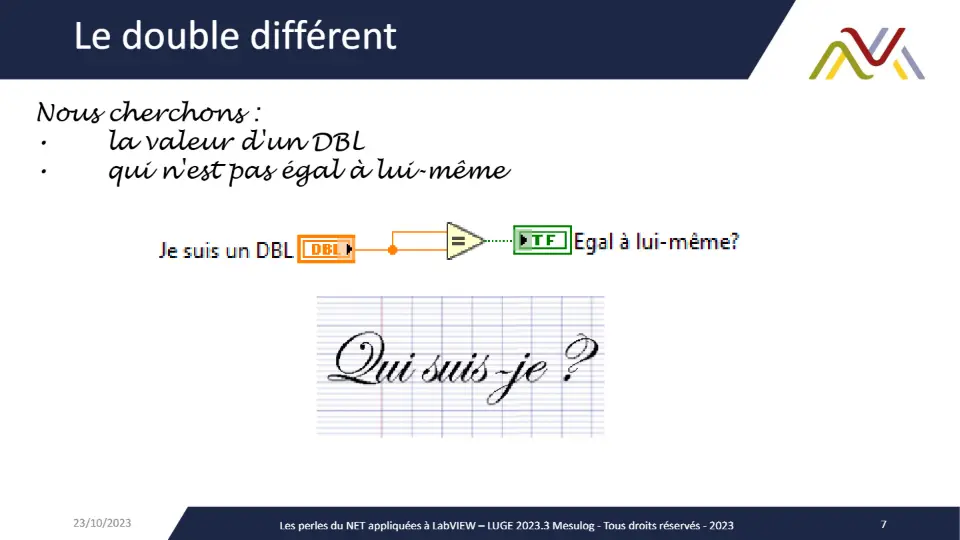

Nous cherchons :

• la valeur d'un DBL
• qui n'est pas égal à lui-même

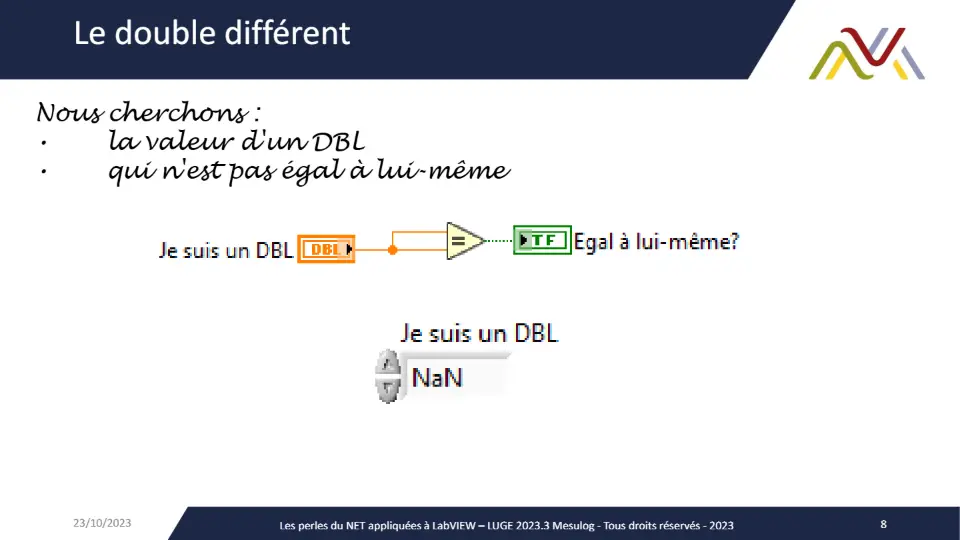

Nous cherchons :

• la valeur d'un DBL
• qui n'est pas égal à lui-même

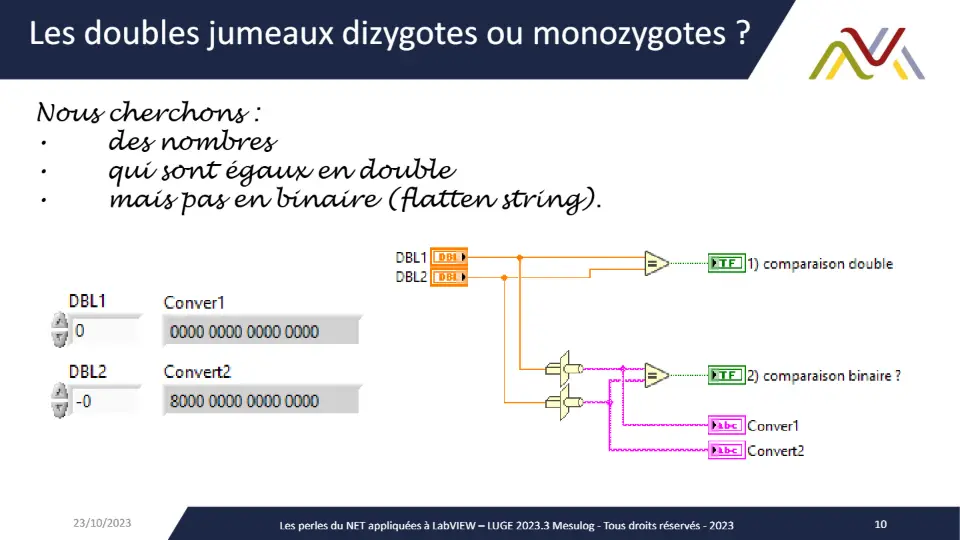

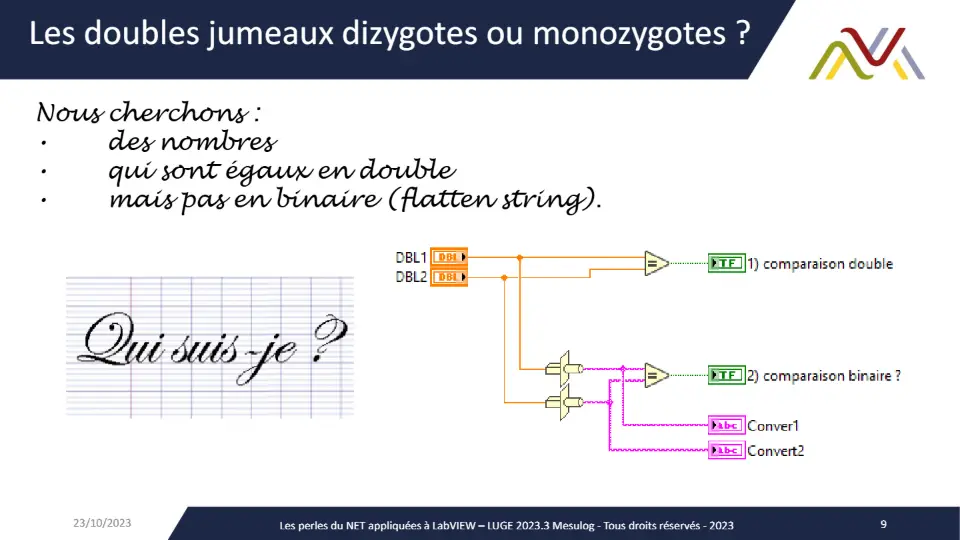

Nous cherchons :

• des nombres
• qui sont égaux en double
• mais pas en binaire (flatten string).

Nous cherchons :

• des nombres
• qui sont égaux en double
• mais pas en binaire (flatten string).

Même code mais valeurs différentes !

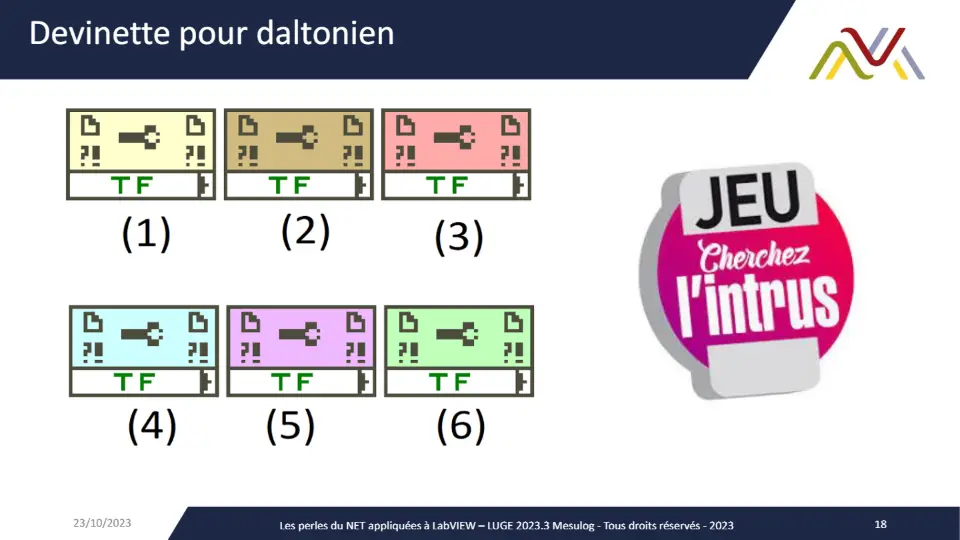

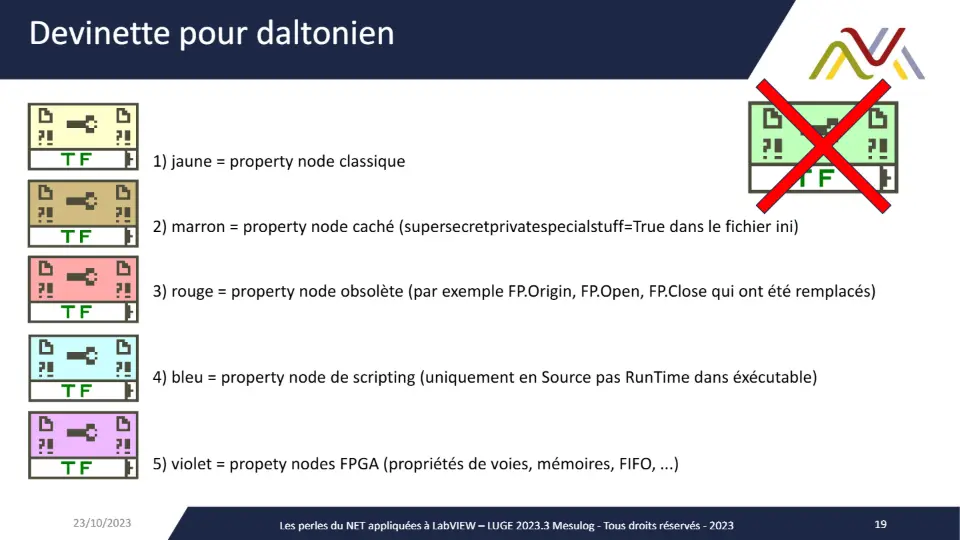

1) jaune = property node classique

2) marron = property node caché (supersecretprivatespecialstuff=True dans le fichier ini)

3) rouge = property node obsolète (par exemple FP.Origin, FP.Open, FP.Close qui ont été remplacés)

4) bleu = property node de scripting (uniquement en Source pas RunTime dans éxécutable)

5) violet = propety nodes FPGA (propriétés de voies, mémoires, FIFO, ...)
