Cas concrets d’utilisation de NI TestStand

en R&D, production et maintenance

Principes d'architecture et phases de mise en œuvre

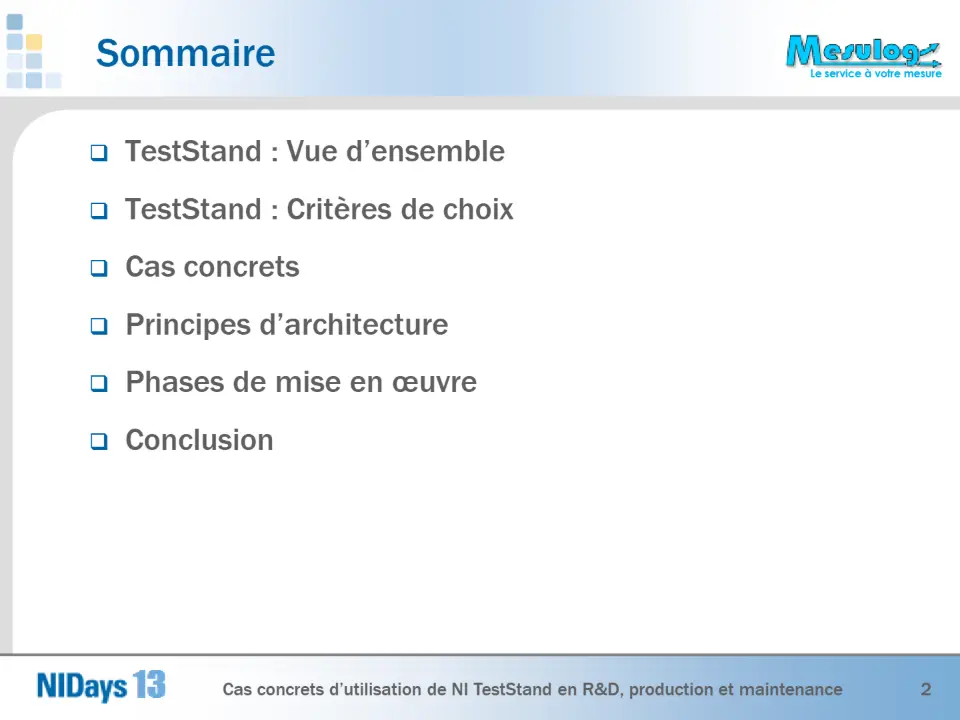

 TestStand : Vue d’ensemble

 TestStand : Critères de choix

 Cas concrets

 Principes d’architecture

 Phases de mise en œuvre

 Conclusion

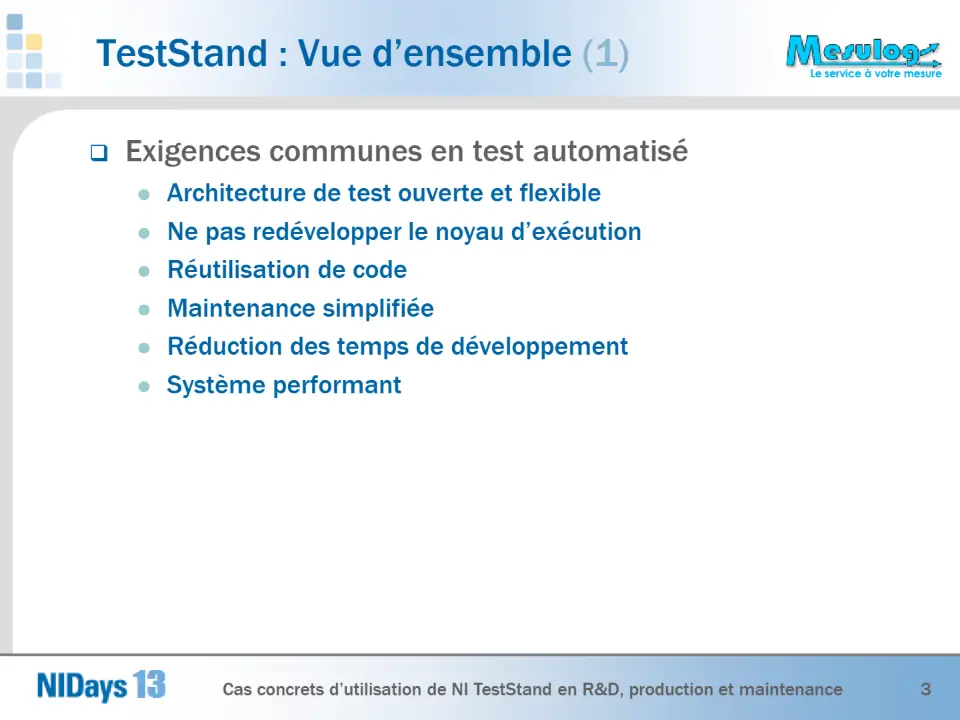

 Exigences communes en test automatisé

 Architecture de test ouverte et flexible  Ne pas redévelopper le noyau d’exécution  Réutilisation de code  Maintenance simplifiée  Réduction des temps de développement  Système performant

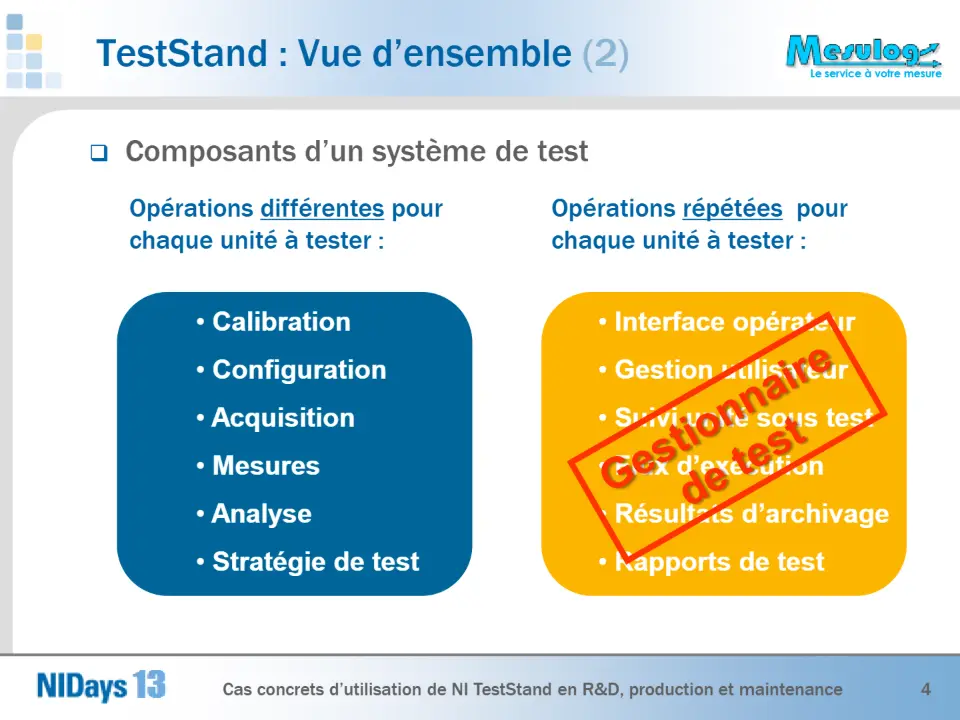

 Composants d’un système de test

Opérations différentes pour chaque unité à tester :

Opérations répétées pour chaque unité à tester :

• Calibration
• Configuration
• Acquisition
• Mesures
• Analyse
• Stratégie de test
• Interface opérateur
• Gestion utilisateur
• Suivi unité sous test
• Flux d’exécution
• Résultats d’archivage
• Rapports de test

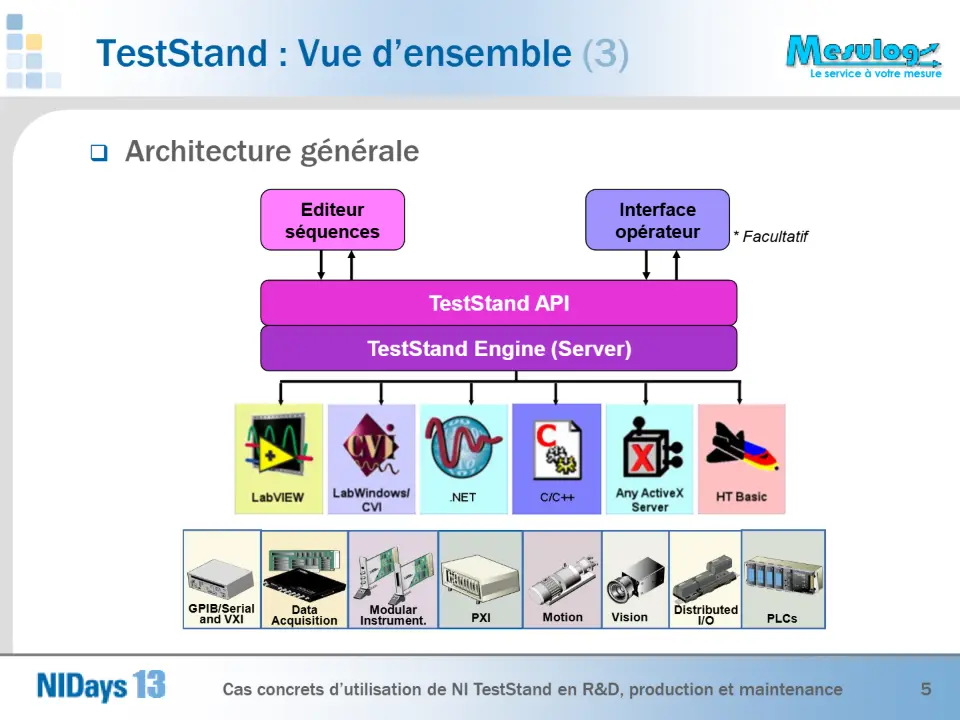

 Architecture générale

Editeur

séquences

Interface opérateur * Facultatif

TestStand API

TestStand Engine (Server)

GPIB/Serial and VXI

Data

Modular Instrument. Motion

PXI

Distributed

Acquisition Vision

I/O PLCs

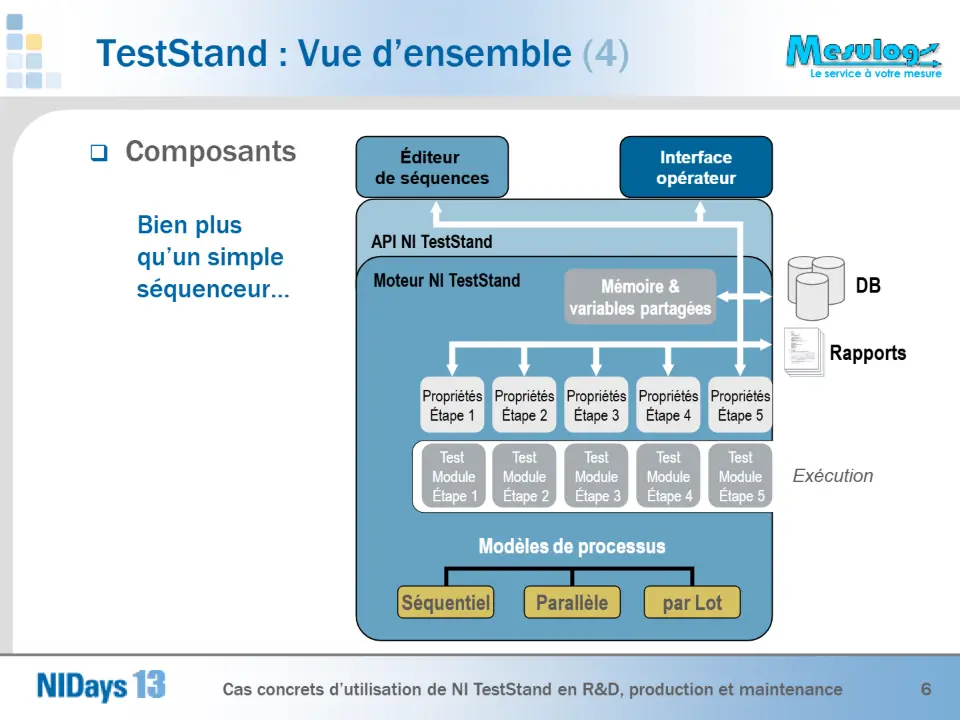

 Composants

Éditeur

Interface opérateur

de séquences

Bien plus qu’un simple séquenceur…

API NI TestStand

Moteur NI TestStand

Mémoire &

DB

variables partagées

Rapports

Propriétés Étape 1

Propriétés Étape 2

Propriétés Étape 3

Propriétés Étape 4

Propriétés Étape 5

Test Module Étape 1

Test Module Étape 2

Test Module Étape 3

Test Module Étape 4

Test Module Étape 5

Exécution

Modèles de processus

Séquentiel Parallèle par Lot

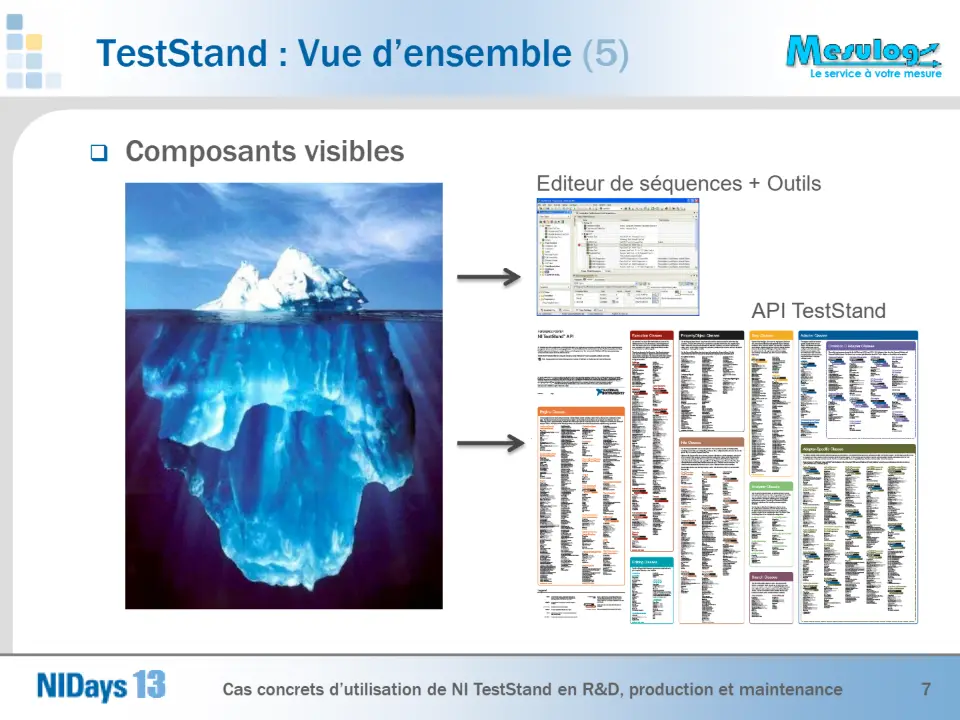

 Composants visibles

Editeur de séquences + Outils

API TestStand

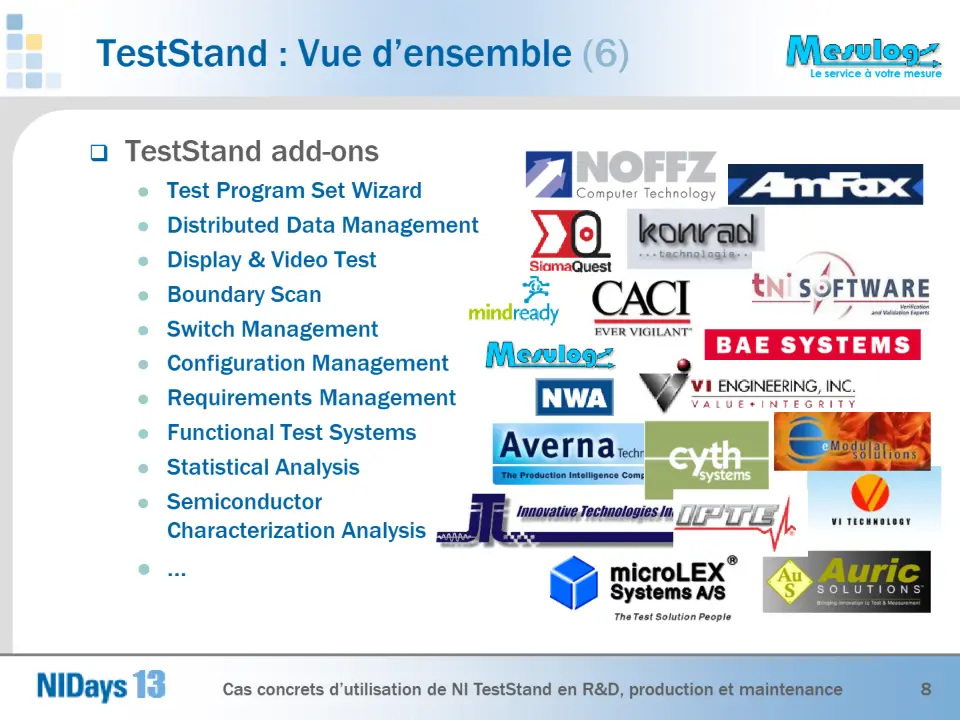

 TestStand add-ons

 Test Program Set Wizard  Distributed Data Management  Display & Video Test  Boundary Scan  Switch Management  Configuration Management  Requirements Management  Functional Test Systems  Statistical Analysis  Semiconductor

Characterization Analysis

 …

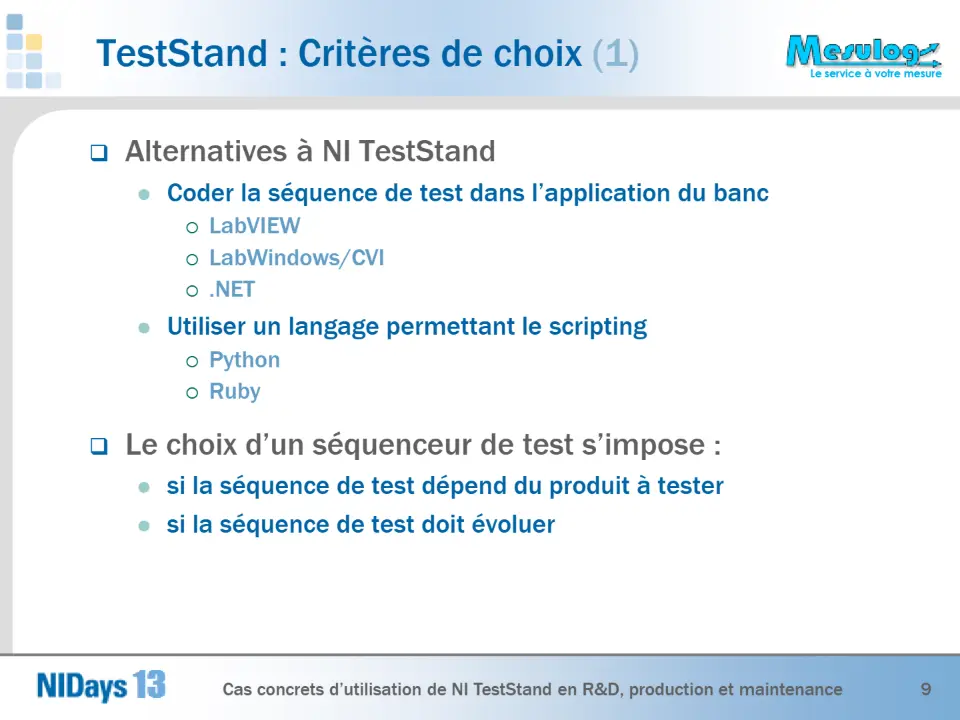

 Alternatives à NI TestStand

 Coder la séquence de test dans l’application du banc

 LabVIEW  LabWindows/CVI  .NET

 Utiliser un langage permettant le scripting

 Python  Ruby

 Le choix d’un séquenceur de test s’impose :

 si la séquence de test dépend du produit à tester  si la séquence de test doit évoluer

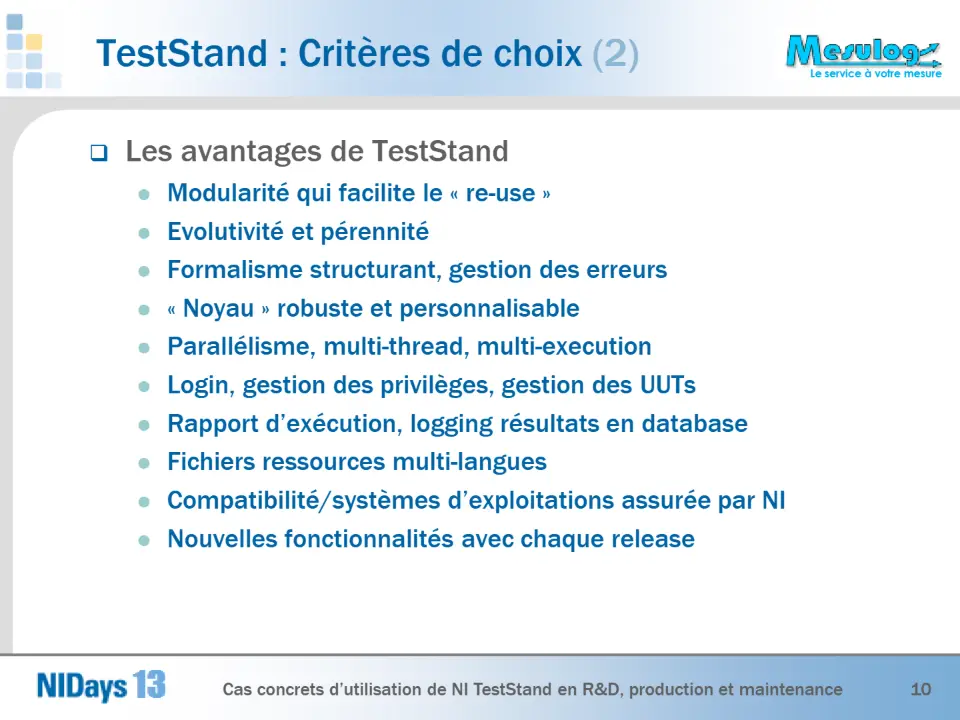

 Les avantages de TestStand

 Modularité qui facilite le « re-use »  Evolutivité et pérennité  Formalisme structurant, gestion des erreurs  « Noyau » robuste et personnalisable  Parallélisme, multi-thread, multi-execution  Login, gestion des privilèges, gestion des UUTs  Rapport d’exécution, logging résultats en database  Fichiers ressources multi-langues  Compatibilité/systèmes d’exploitations assurée par NI  Nouvelles fonctionnalités avec chaque release

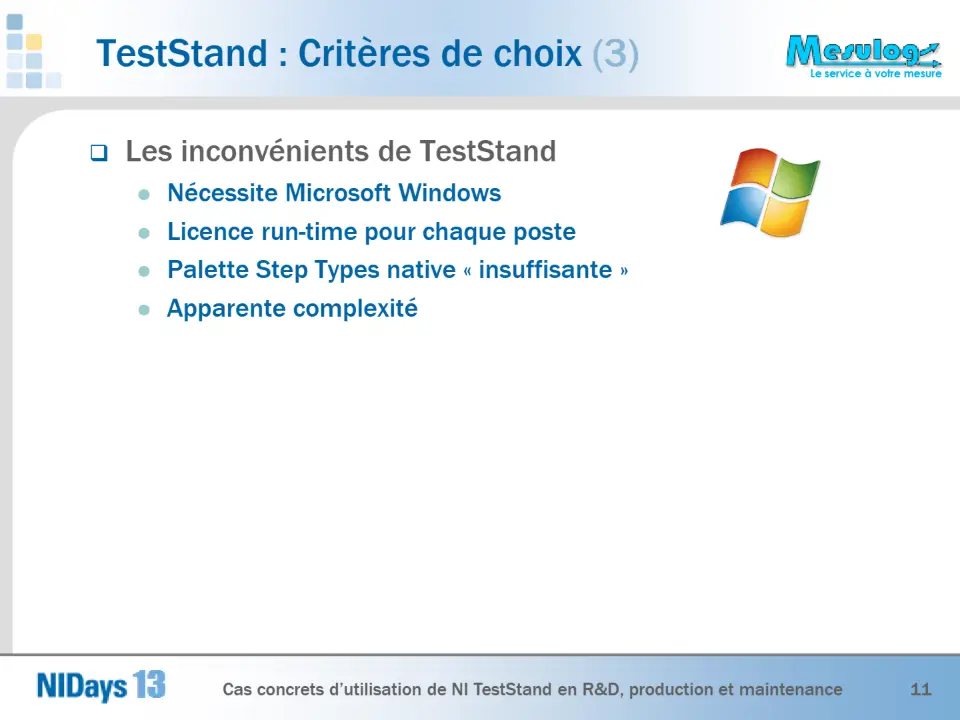

 Les inconvénients de TestStand

 Nécessite Microsoft Windows  Licence run-time pour chaque poste  Palette Step Types native « insuffisante »  Apparente complexité

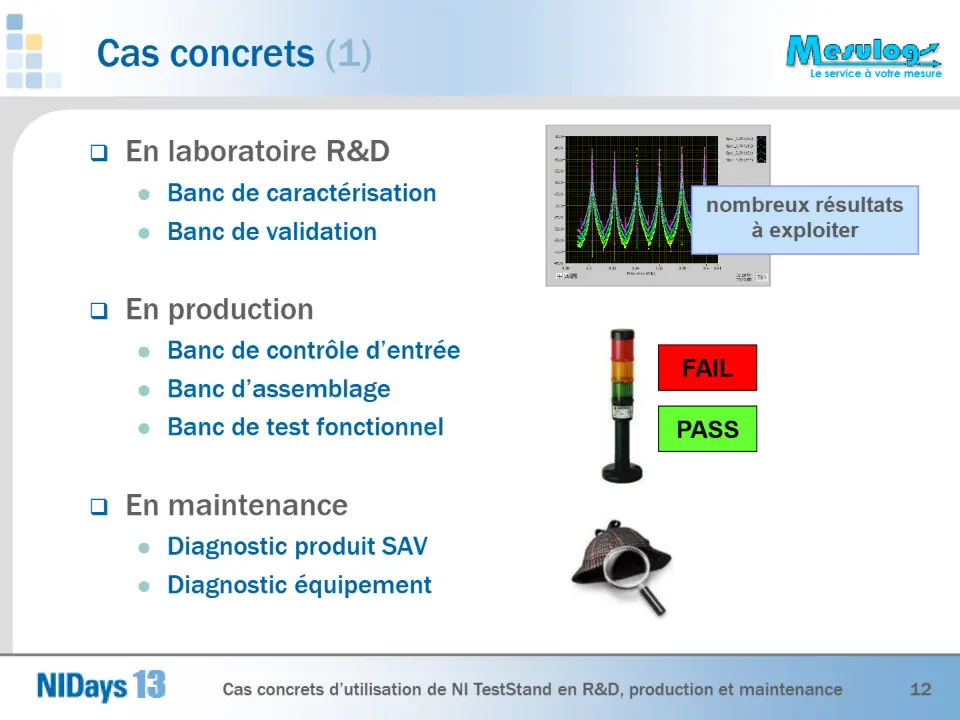

 Banc de caractérisation  Banc de validation

nombreux résultats

à exploiter

 En production

 Banc de contrôle d’entrée  Banc d’assemblage  Banc de test fonctionnel

FAIL

PASS

 En maintenance

 Diagnostic produit SAV  Diagnostic équipement

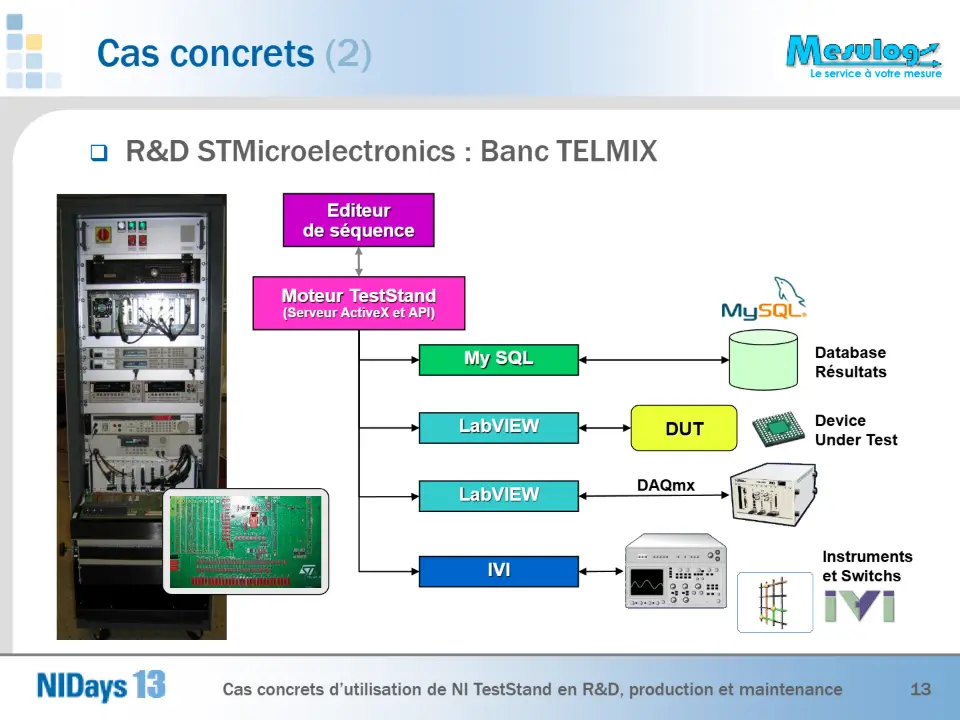

Editeur

de séquence

Moteur TestStand

(Serveur ActiveX et API)

My SQL

Database Résultats

LabVIEW DUT

Device Under Test

LabVIEW

DAQmx

Instruments et Switchs

IVI

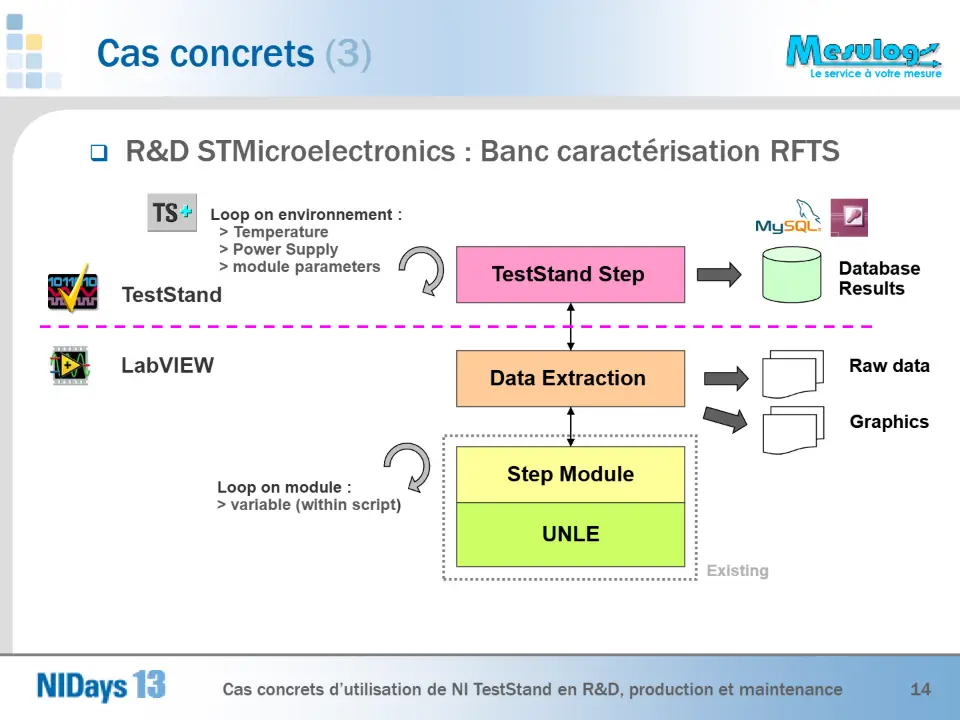

Loop on environnement : > Temperature > Power Supply > module parameters

TestStand Step Database

TestStand

Results

LabVIEW

Raw data

Data Extraction

Graphics

Step Module

Loop on module : > variable (within script)

UNLE

Existing

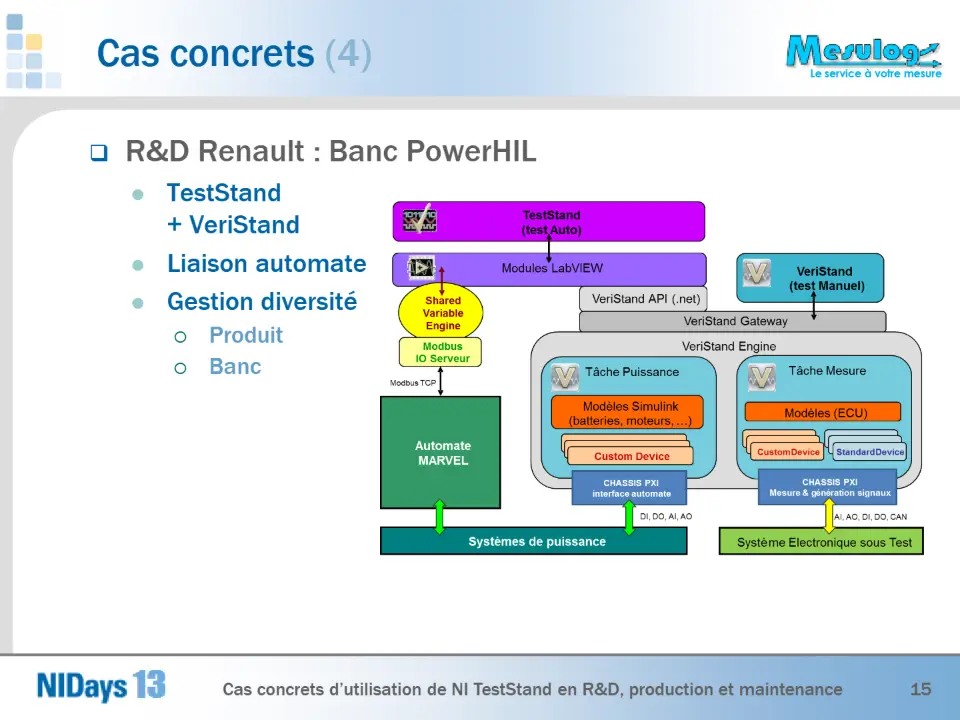

 TestStand

+ VeriStand

 Liaison automate  Gestion diversité

 Produit  Banc

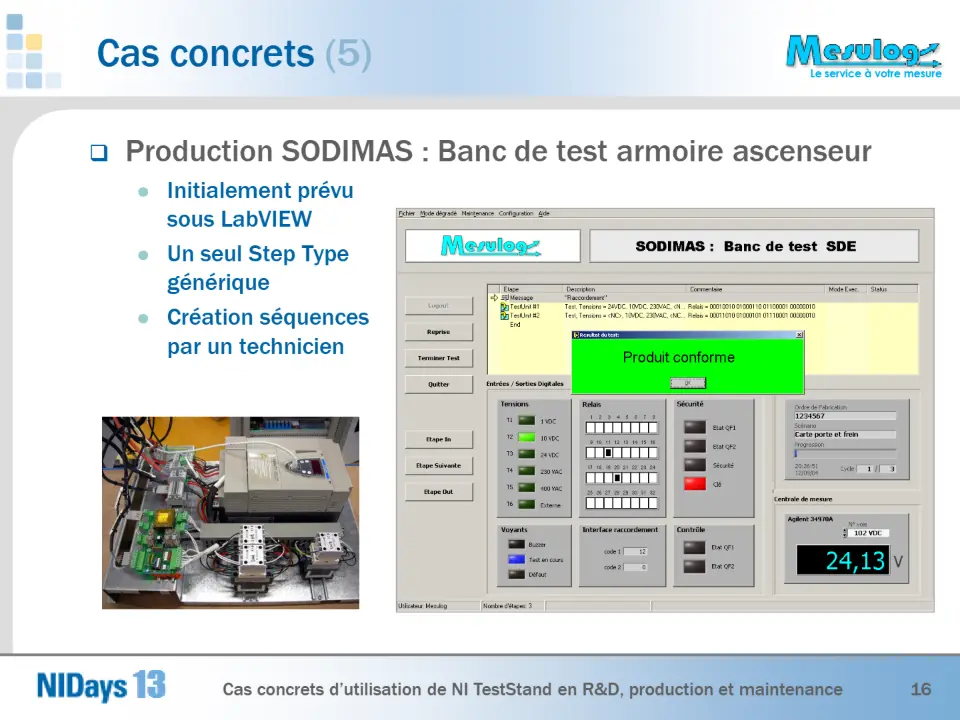

 Initialement prévu

sous LabVIEW

 Un seul Step Type

générique

 Création séquences

par un technicien

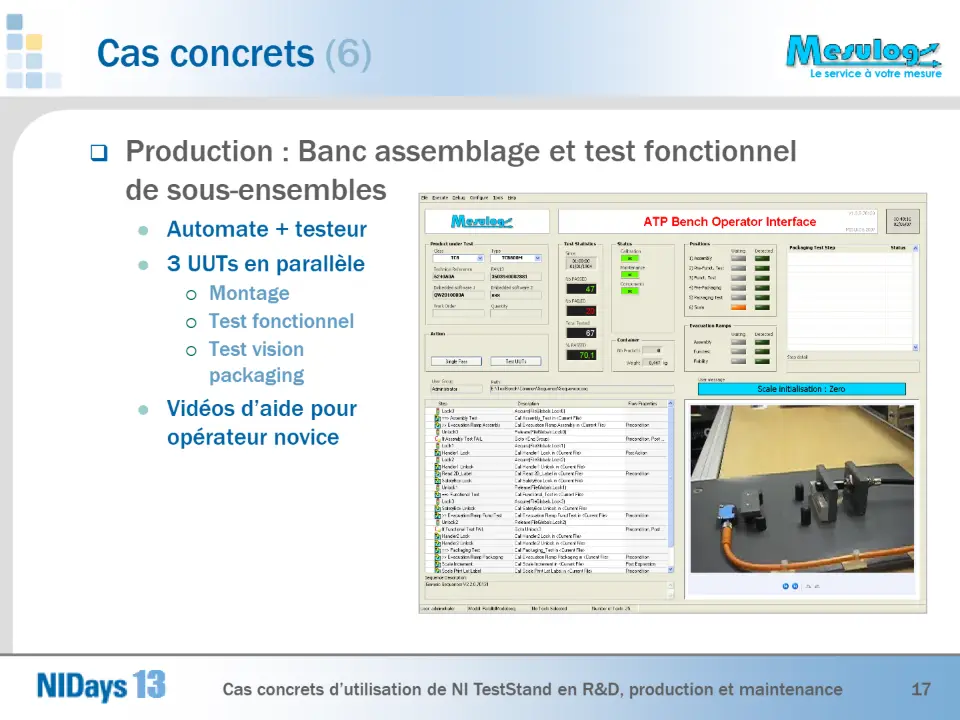

 Automate + testeur  3 UUTs en parallèle

 Montage  Test fonctionnel  Test vision

packaging

 Vidéos d’aide pour

opérateur novice

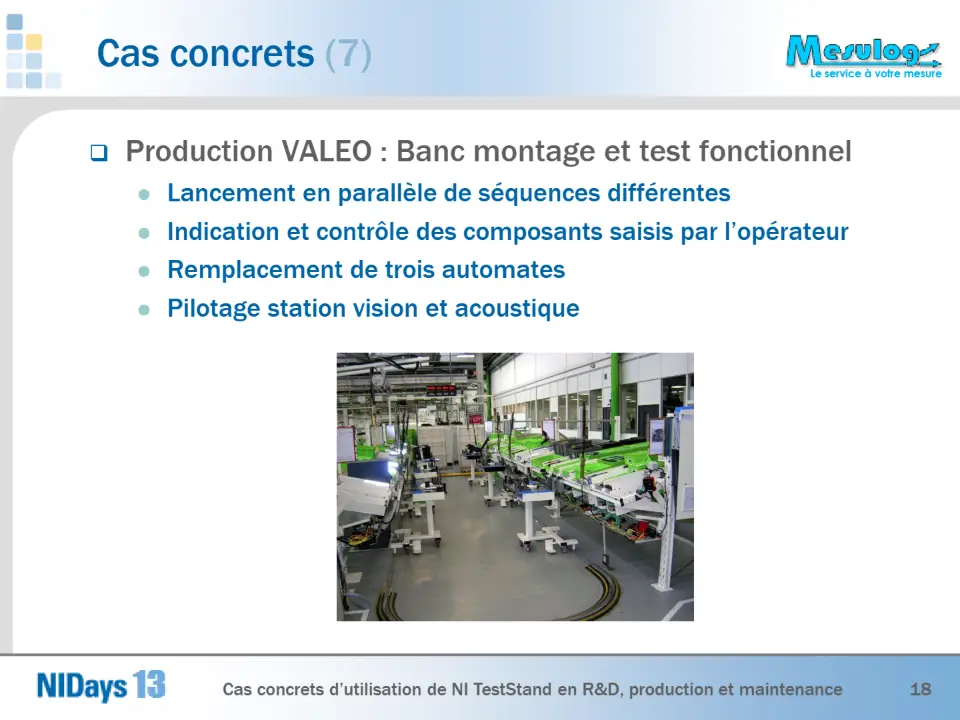

 Lancement en parallèle de séquences différentes  Indication et contrôle des composants saisis par l’opérateur  Remplacement de trois automates  Pilotage station vision et acoustique

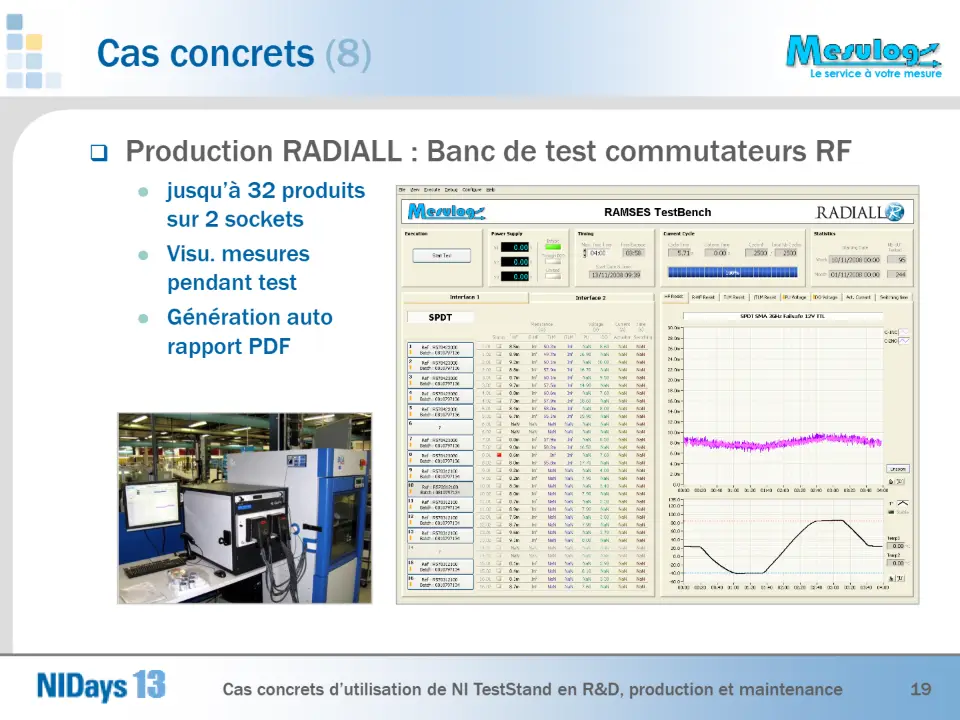

 jusqu’à 32 produits

sur 2 sockets

 Visu. mesures

pendant test

 Génération auto

rapport PDF

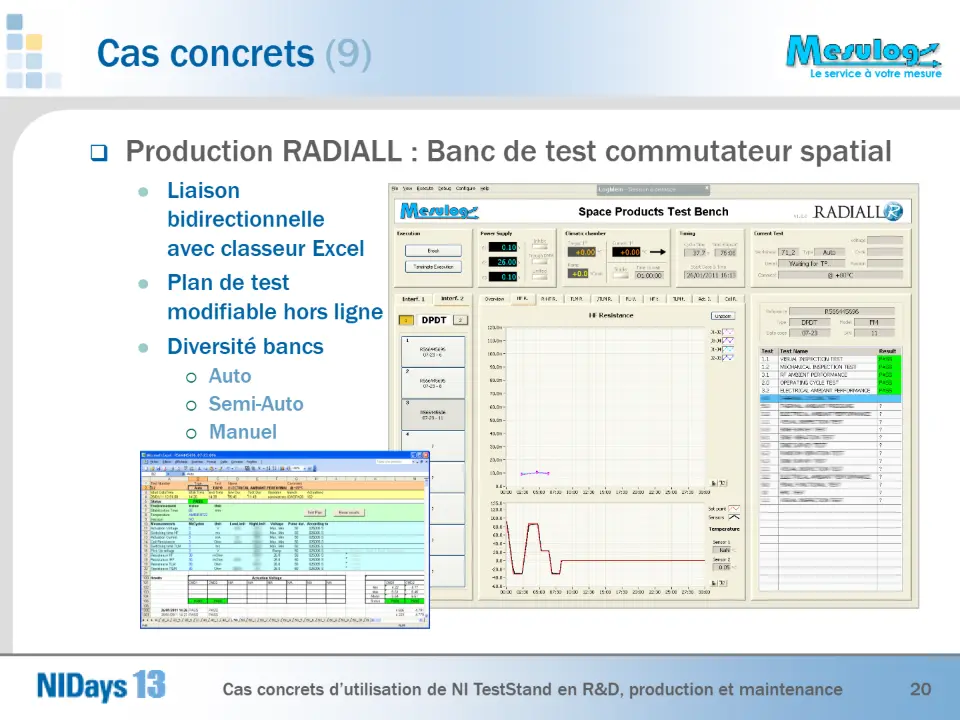

 Liaison

bidirectionnelle avec classeur Excel

 Plan de test

modifiable hors ligne

 Diversité bancs

 Auto  Semi-Auto  Manuel

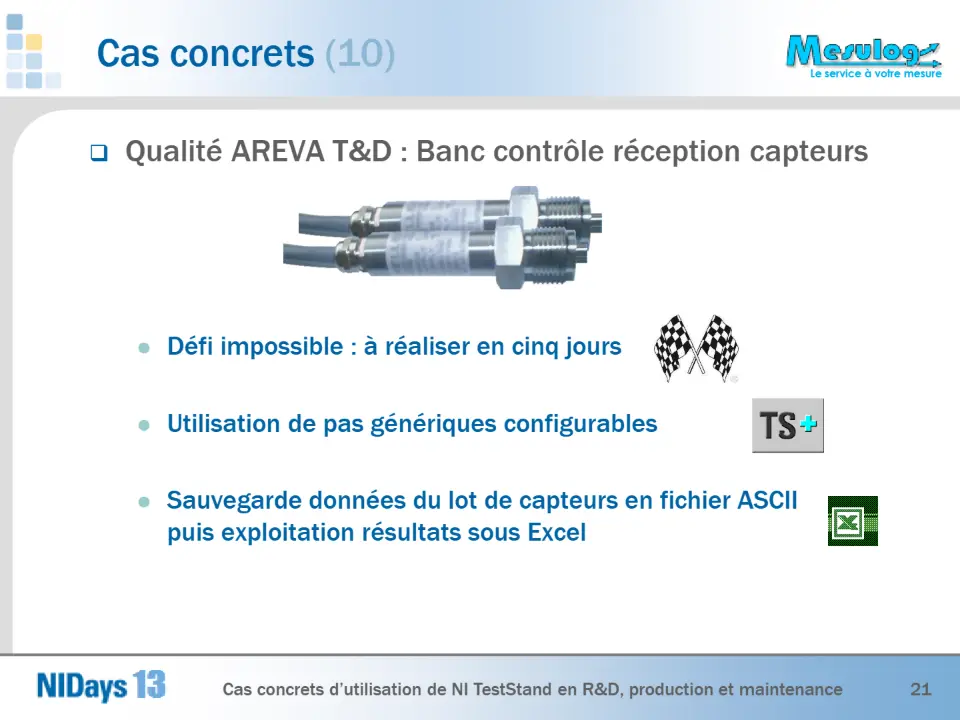

 Défi impossible : à réaliser en cinq jours

 Utilisation de pas génériques configurables

 Sauvegarde données du lot de capteurs en fichier ASCII

puis exploitation résultats sous Excel

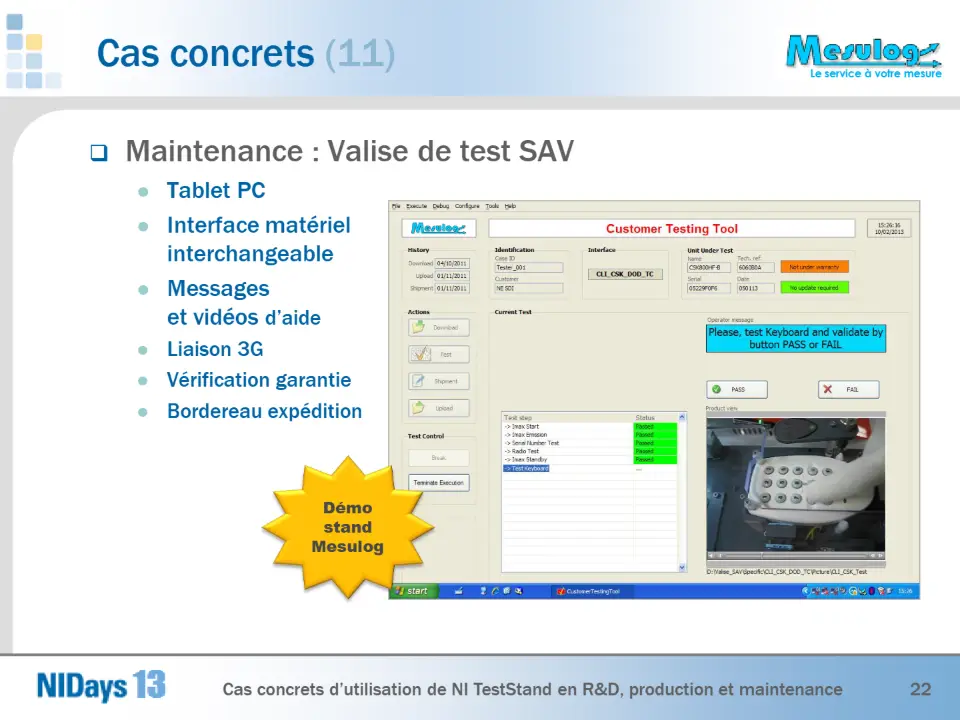

 Tablet PC  Interface matériel

interchangeable

 Messages

et vidéos d’aide

 Liaison 3G  Vérification garantie  Bordereau expédition

Démo stand Mesulog

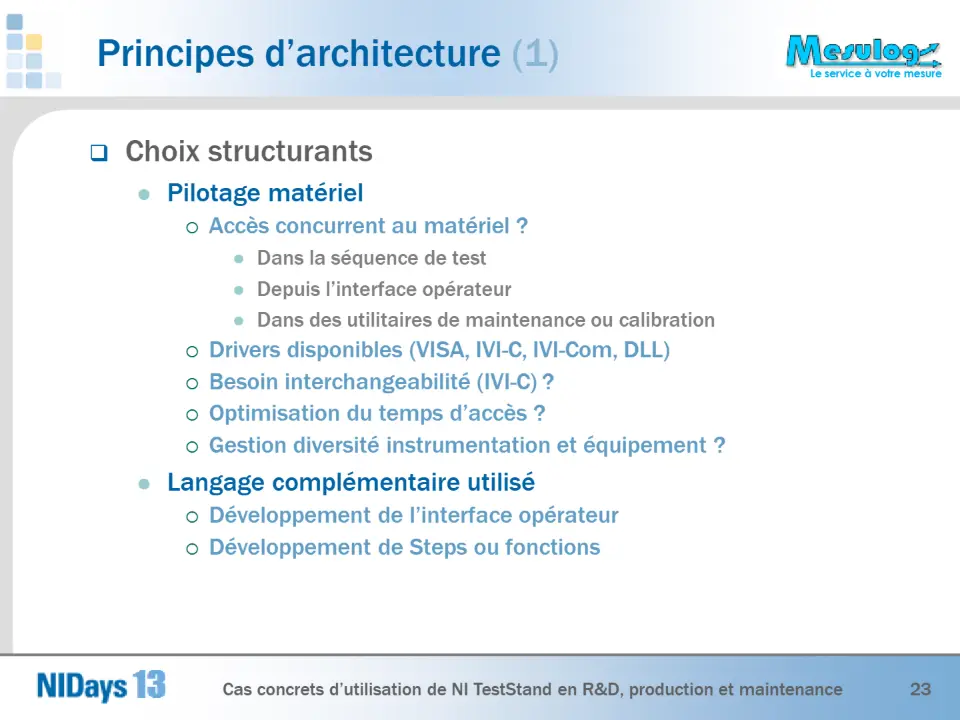

 Choix structurants

 Pilotage matériel

 Accès concurrent au matériel ?

 Dans la séquence de test  Depuis l’interface opérateur  Dans des utilitaires de maintenance ou calibration

 Drivers disponibles (VISA, IVI-C, IVI-Com, DLL)  Besoin interchangeabilité (IVI-C) ?  Optimisation du temps d’accès ?  Gestion diversité instrumentation et équipement ?

 Langage complémentaire utilisé

 Développement de l’interface opérateur  Développement de Steps ou fonctions

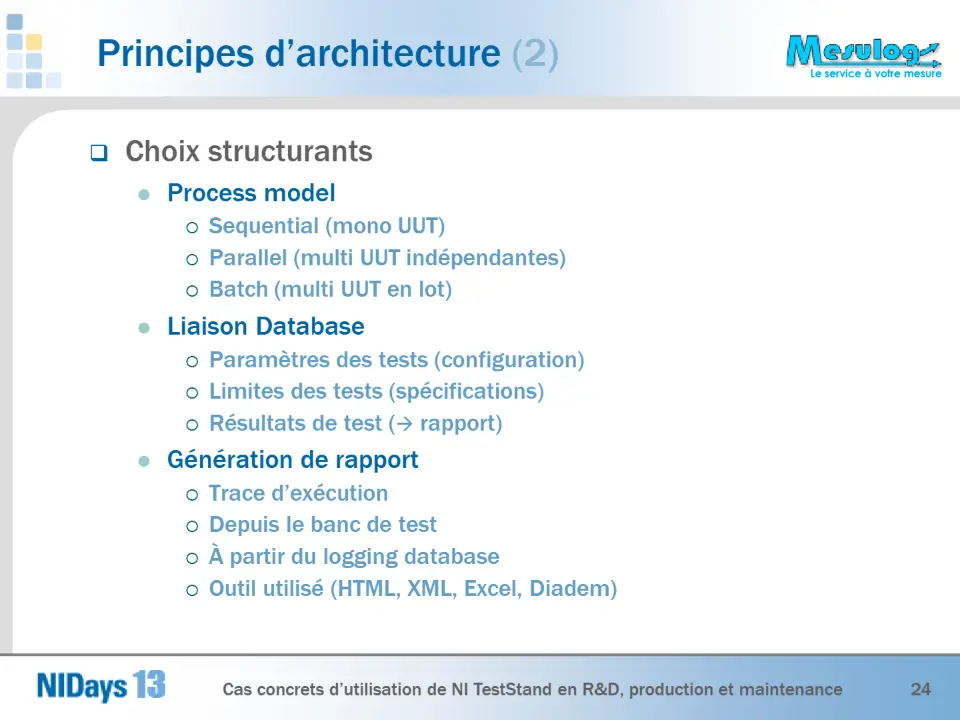

 Choix structurants

 Process model

 Sequential (mono UUT)  Parallel (multi UUT indépendantes)  Batch (multi UUT en lot)

 Liaison Database

 Paramètres des tests (configuration)  Limites des tests (spécifications)  Résultats de test ( rapport)

 Génération de rapport

 Trace d’exécution  Depuis le banc de test  À partir du logging database  Outil utilisé (HTML, XML, Excel, Diadem)

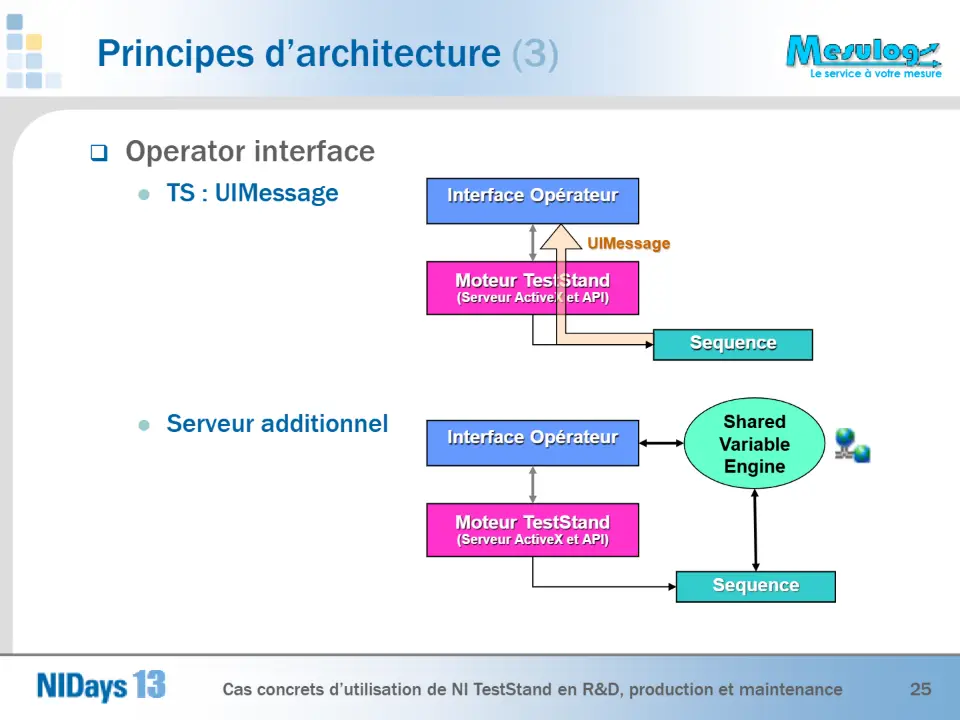

 Operator interface

 TS : UIMessage

Interface Opérateur

UIMessage

Moteur TestStand

(Serveur ActiveX et API)

Sequence

 Serveur additionnel

Shared Variable Engine

Interface Opérateur

Moteur TestStand

(Serveur ActiveX et API)

Sequence

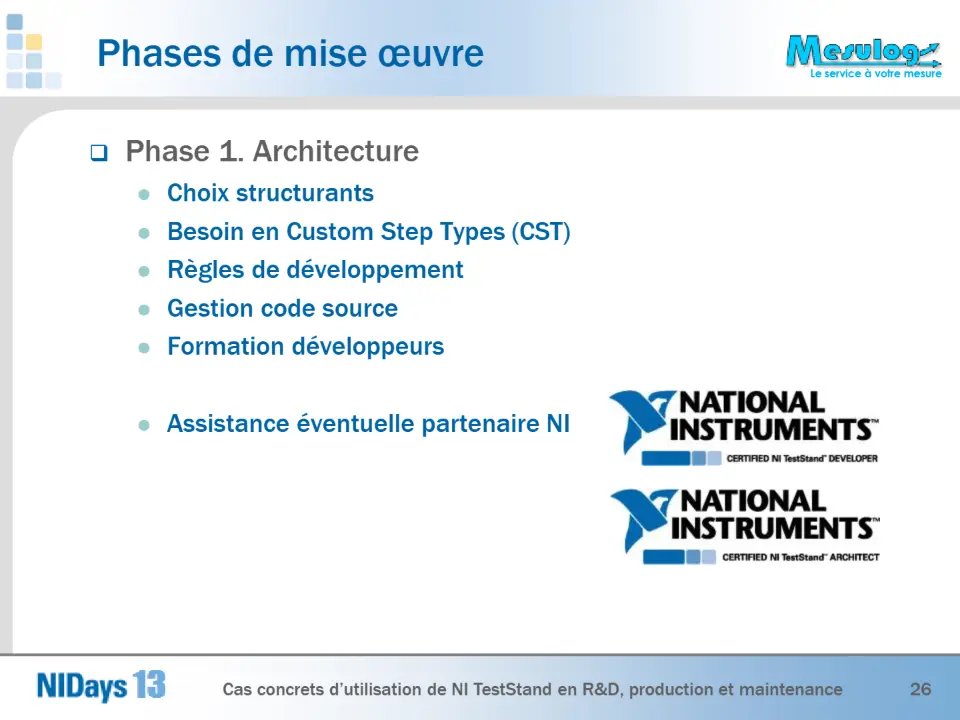

 Phase 1. Architecture

 Choix structurants  Besoin en Custom Step Types (CST)  Règles de développement  Gestion code source  Formation développeurs

 Assistance éventuelle partenaire NI

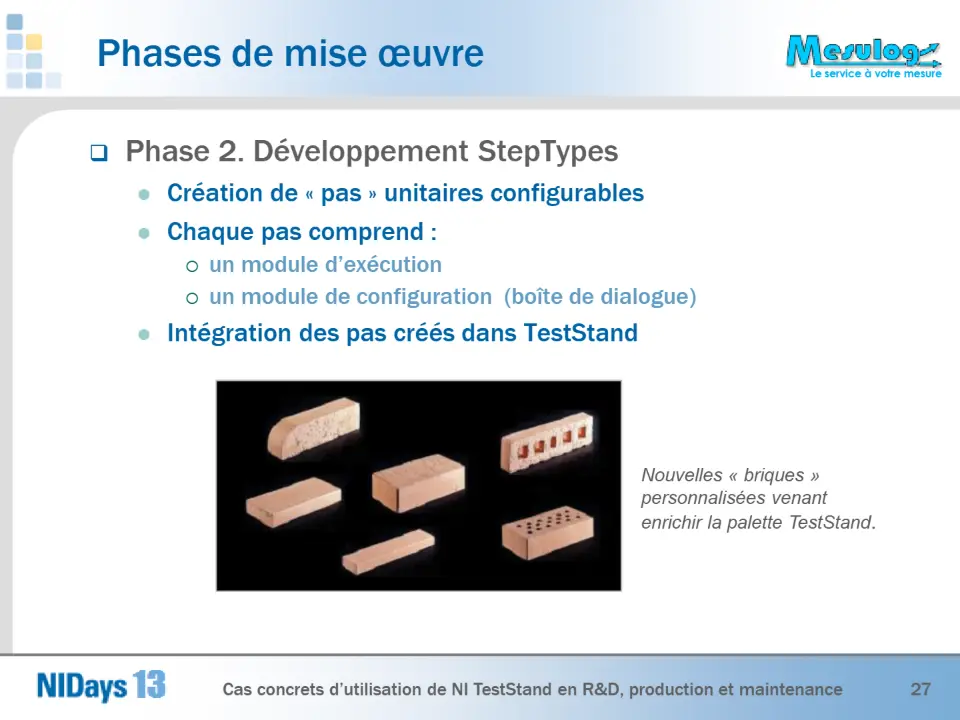

 Phase 2. Développement StepTypes

 Création de « pas » unitaires configurables  Chaque pas comprend :

 un module d’exécution  un module de configuration (boîte de dialogue)

 Intégration des pas créés dans TestStand

Nouvelles « briques » personnalisées venant

enrichir la palette TestStand.

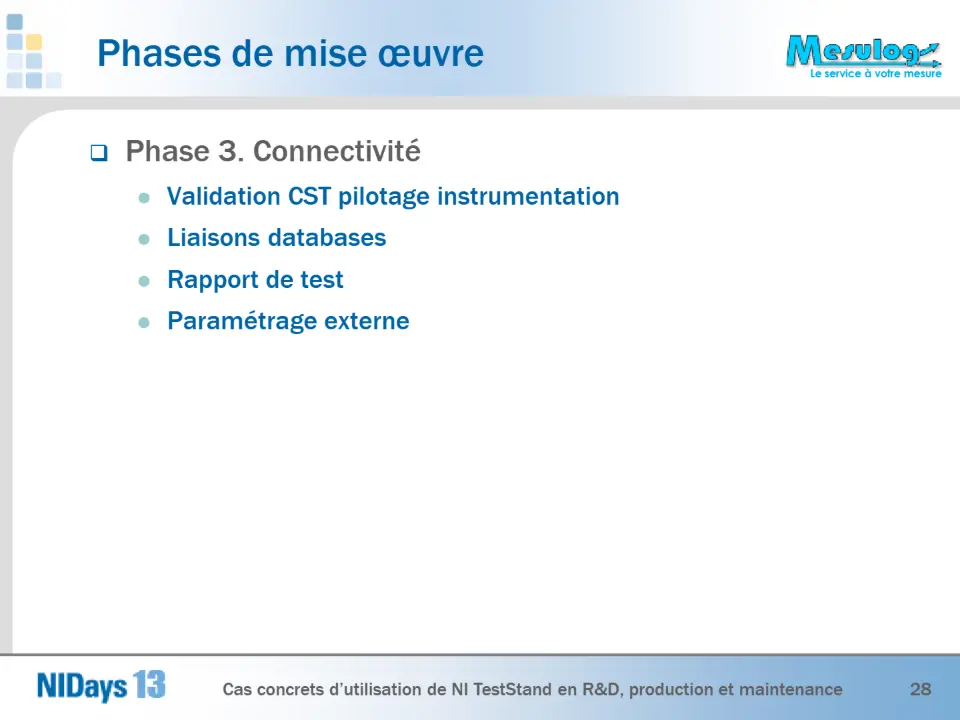

 Phase 3. Connectivité

 Validation CST pilotage instrumentation  Liaisons databases  Rapport de test  Paramétrage externe

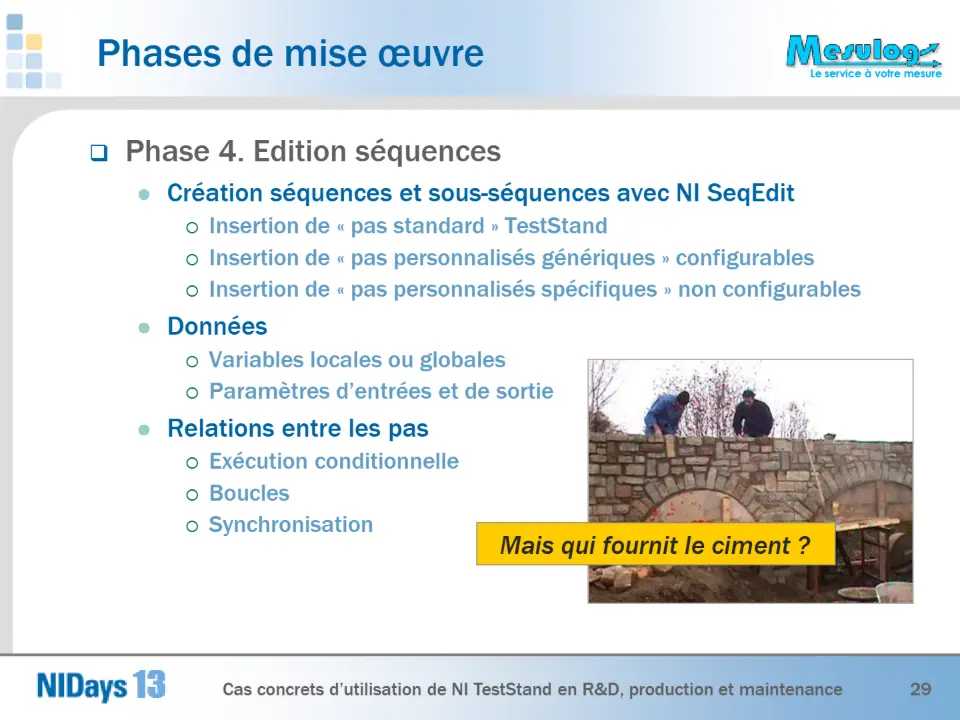

 Phase 4. Edition séquences

 Création séquences et sous-séquences avec NI SeqEdit

 Insertion de « pas standard » TestStand  Insertion de « pas personnalisés génériques » configurables  Insertion de « pas personnalisés spécifiques » non configurables

 Données

 Variables locales ou globales  Paramètres d’entrées et de sortie

 Relations entre les pas

 Exécution conditionnelle  Boucles  Synchronisation

Mais qui fournit le ciment ?

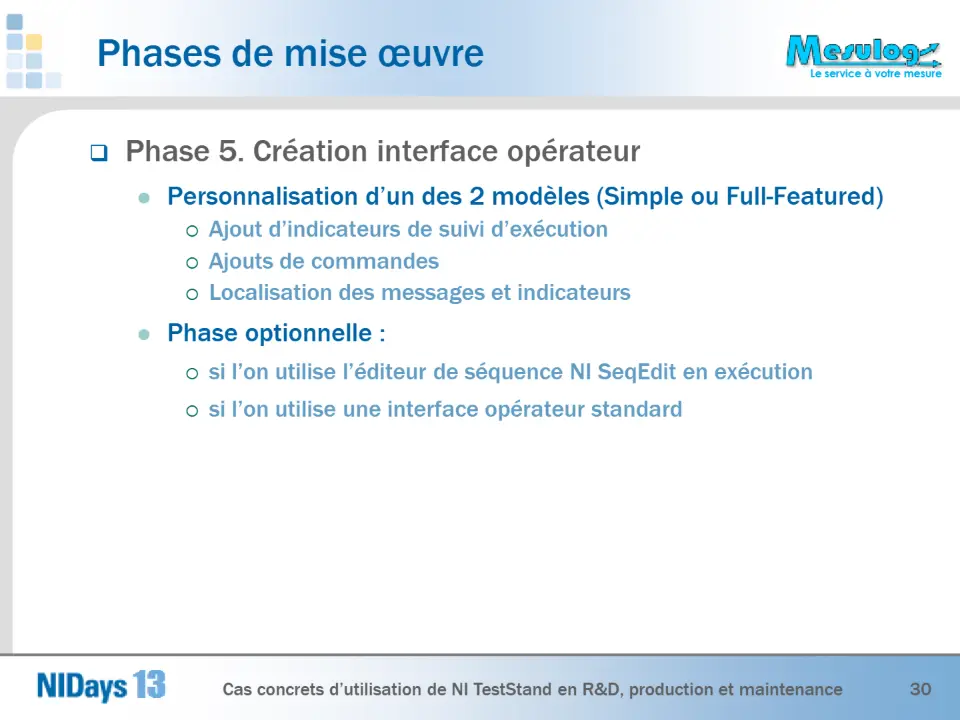

 Phase 5. Création interface opérateur

 Personnalisation d’un des 2 modèles (Simple ou Full-Featured)

 Ajout d’indicateurs de suivi d’exécution  Ajouts de commandes  Localisation des messages et indicateurs

 Phase optionnelle :

 si l’on utilise l’éditeur de séquence NI SeqEdit en exécution  si l’on utilise une interface opérateur standard

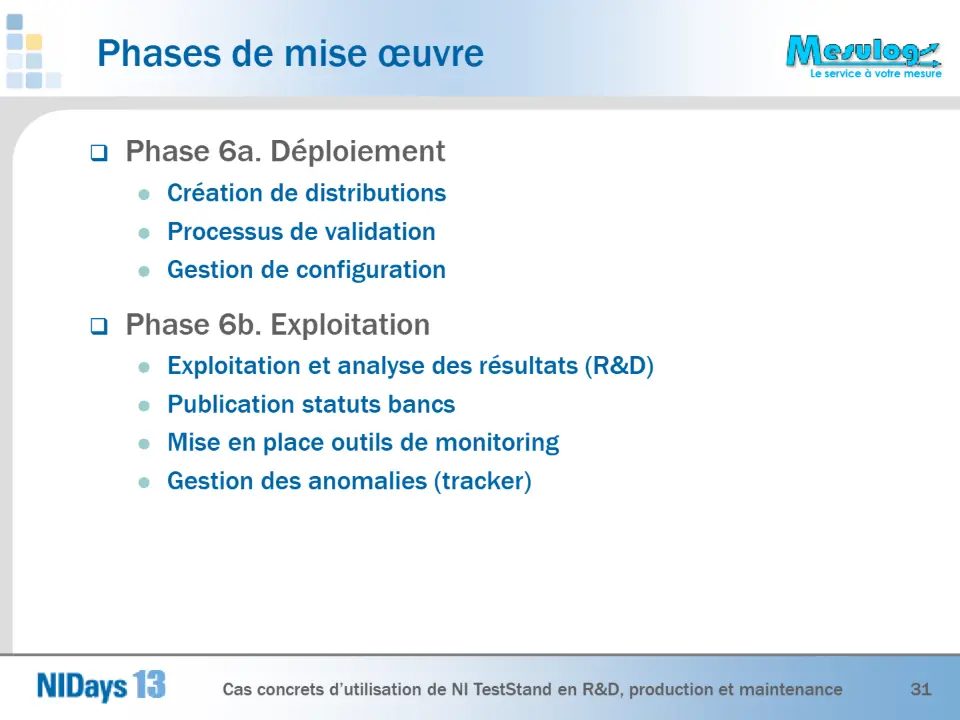

 Phase 6a. Déploiement

 Création de distributions  Processus de validation  Gestion de configuration

 Phase 6b. Exploitation

 Exploitation et analyse des résultats (R&D)  Publication statuts bancs  Mise en place outils de monitoring  Gestion des anomalies (tracker)

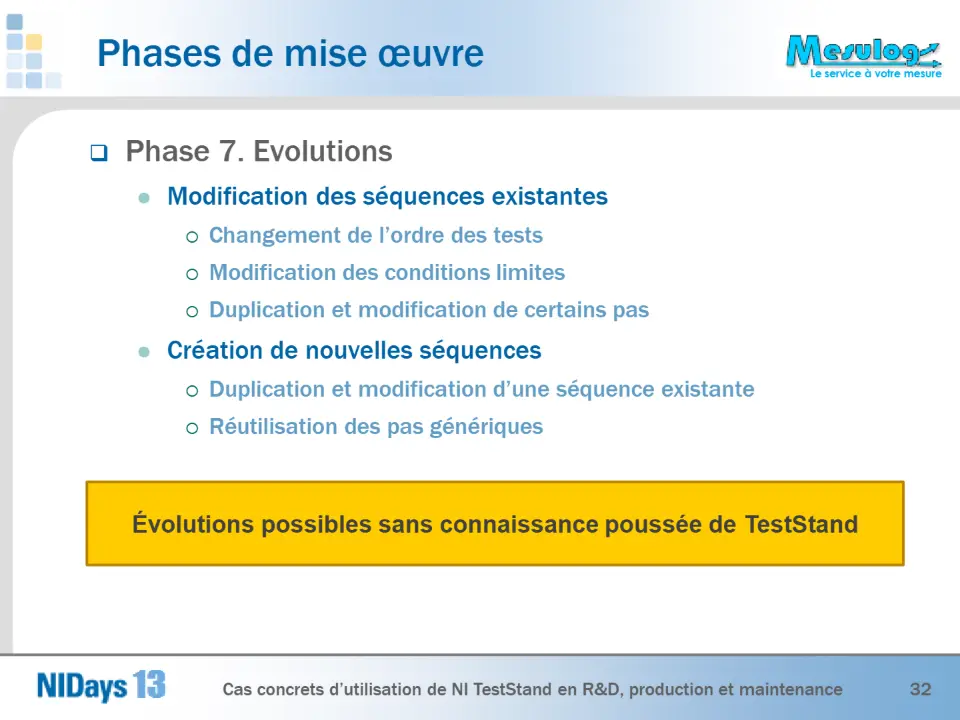

 Phase 7. Evolutions

 Modification des séquences existantes

 Changement de l’ordre des tests  Modification des conditions limites  Duplication et modification de certains pas

 Création de nouvelles séquences

 Duplication et modification d’une séquence existante  Réutilisation des pas génériques

Évolutions possibles sans connaissance poussée de TestStand

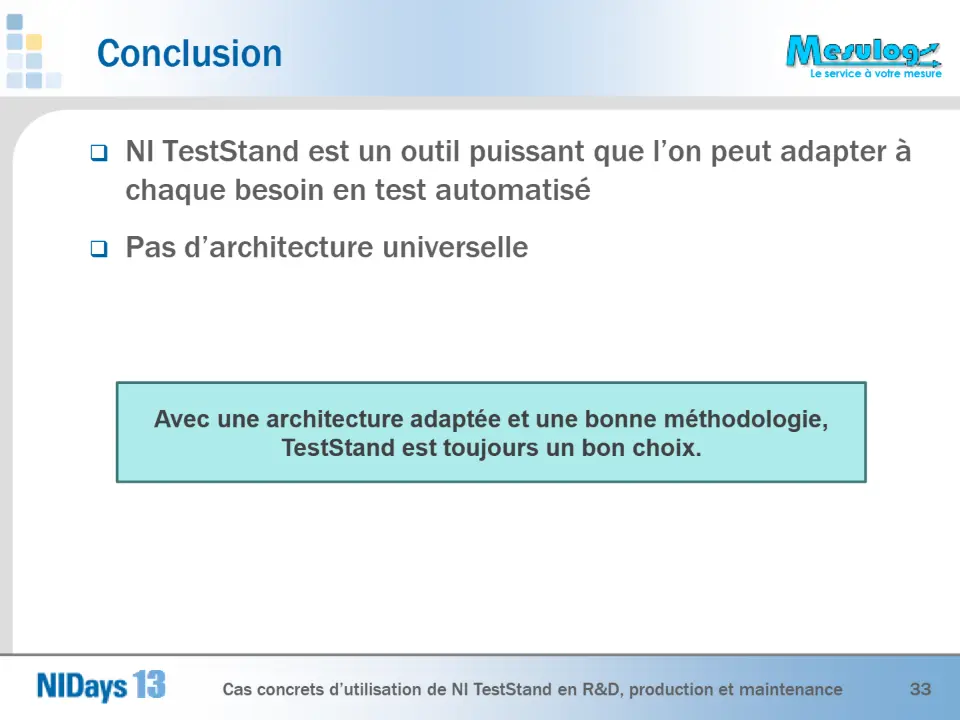

 NI TestStand est un outil puissant que l’on peut adapter à

chaque besoin en test automatisé

 Pas d’architecture universelle

Avec une architecture adaptée et une bonne méthodologie,

TestStand est toujours un bon choix.

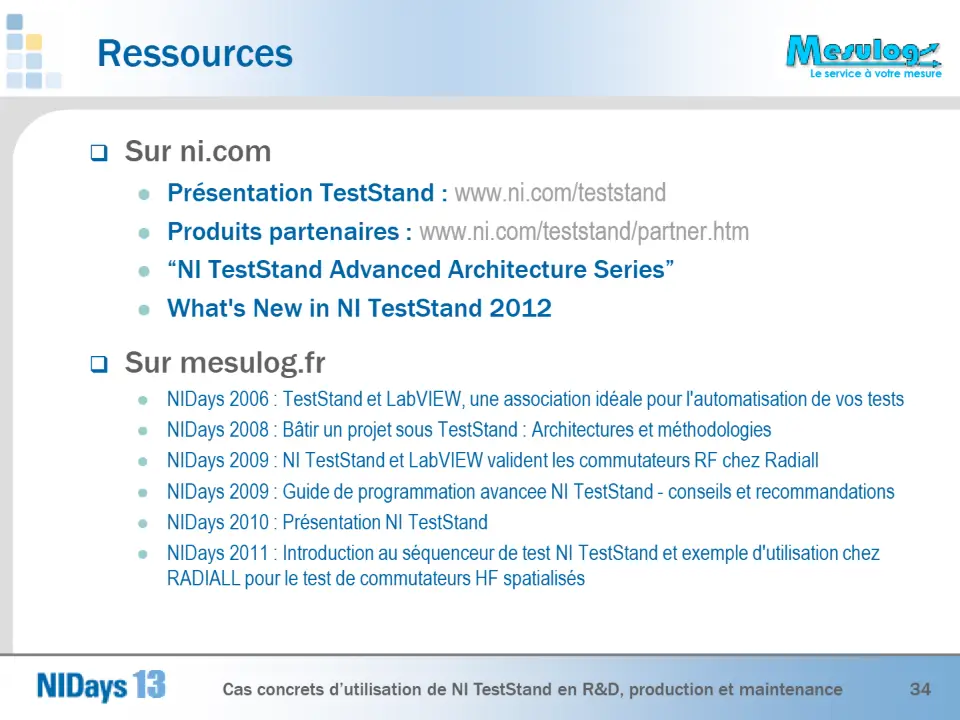

 Sur ni.com
