Le contexte

Le CETIAT est un laboratoire d'études, d'essais et d'étalonnages dans les domaines de l'aéraulique, de la thermique et de l'acoustique. Il est la référence nationale en « débimétrie liquide en eau ». Des prestations d’étalonnage de débitmètres et de compteurs massiques ou volumétriques sont réalisées sur une plateforme dédiée.

L’objectif

Automatiser l’étalonnage des débitmètres en étant compatible avec une accréditation COFRAC.

La solution

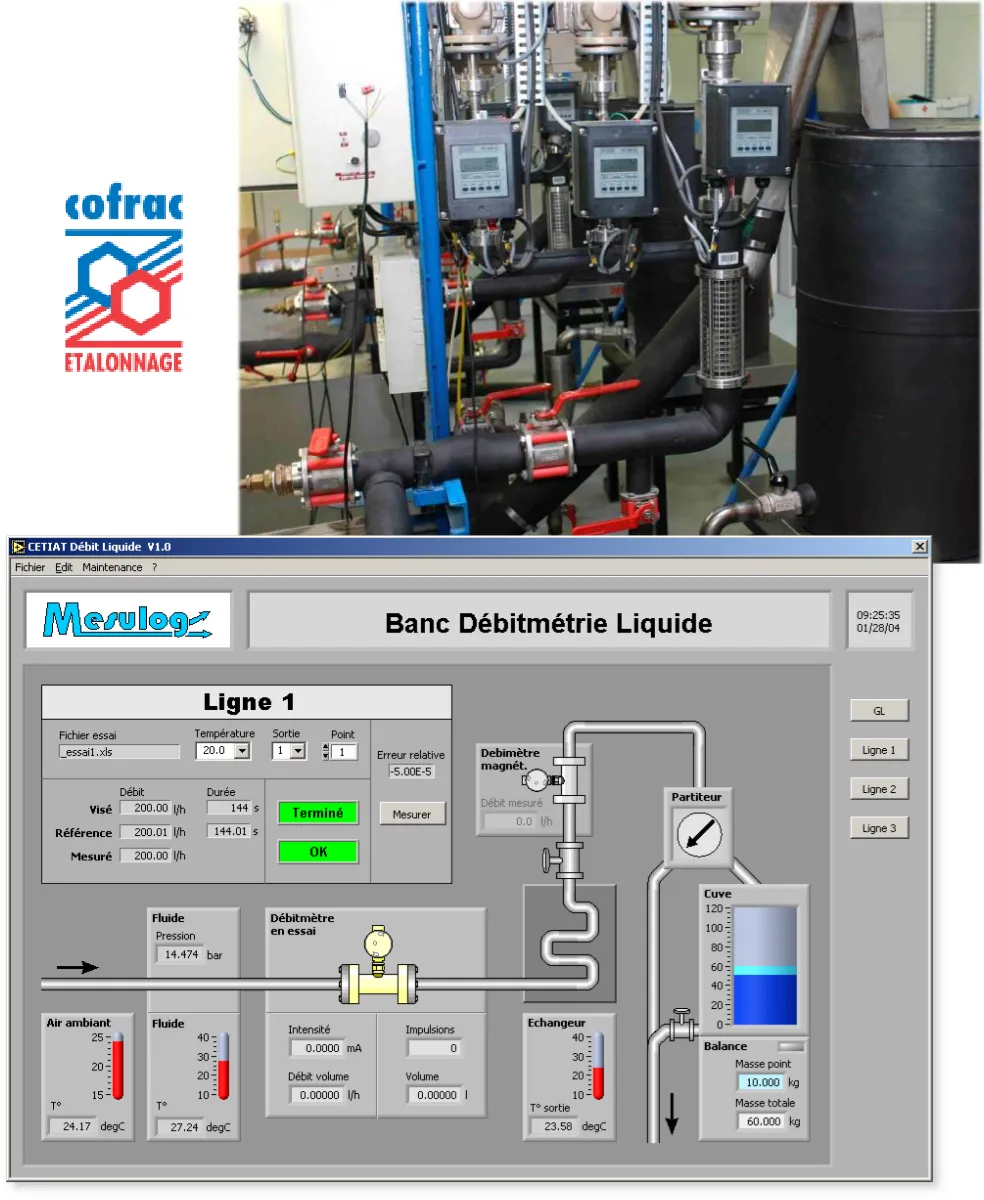

Développer une application sous LabVIEW permettant de mener les campagnes d’étalonnage et créant des rapports de test évolués.

Détails techniques

• Utilisation d’un châssis PXI contenant un DMM 6,5 digits, une matrice de commutation et une carte compteur
• Communication avec un automate via serveur OPC
• Liaison bidirectionnelle avec MS Excel
• Utilisation d’un classeur par débitmètre comprenant la configuration et les résultats du test (écriture des mesures brutes et relecture des mesures corrigées)
• Affichage des données dans une interface unique et conviviale
• Création automatique des rapports d’étalonnage
