Traduction française de la fiche originale en anglais.

Le contexte

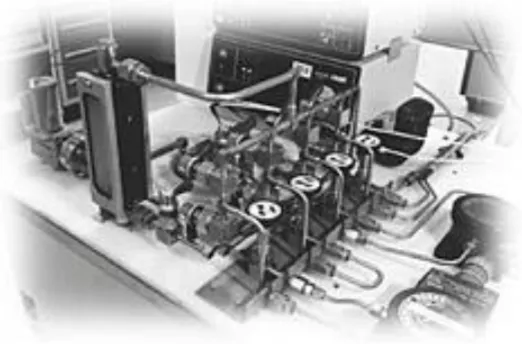

Le CETIAT est un laboratoire de recherche, d’essais et d’étalonnage qui intervient dans les domaines de l’aéraulique, de la thermique et de l’acoustique. Sa plate-forme d’hygrométrie permet l’étalonnage simultané de 8 capteurs d’humidité (hygromètres et psychromètres). Elle se compose de cinq bancs et constitue la référence nationale du système d’étalonnage hygrométrique.

L’objectif

Automatiser l’ensemble des processus d’étalonnage tout en restant compatible avec l’accréditation COFRAC (Comité français d’accréditation).

La solution

Développer une application LabVIEW pour exécuter les programmes d’étalonnage et générer des rapports d’essais élaborés.

Détails techniques

• Châssis PXI équipé de deux cartes multiplexeurs
• Pilotage d’un multimètre 8,5 digits
• Liaison bidirectionnelle avec MS Excel
• Fichier regroupant la configuration de l’essai et les résultats (enregistrement des mesures brutes et relecture des mesures corrigées)

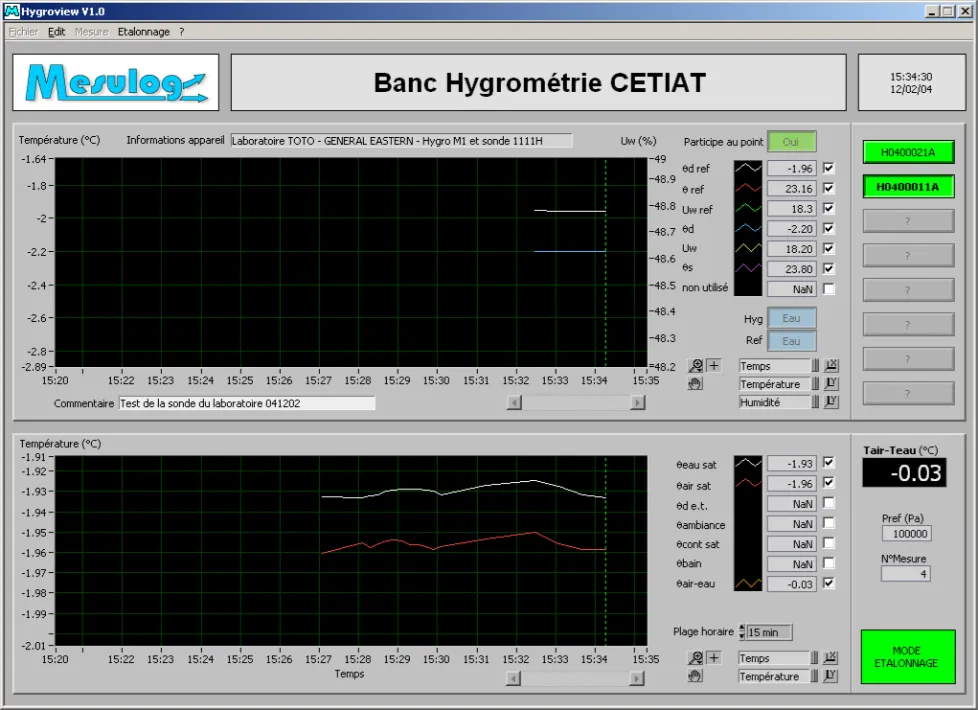

• Affichage des courbes des mesures en cours
• Génération automatique des rapports d’étalonnage
