Le contexte

Sous la marque D-Lightsys, RADIALL conçoit et fabrique des produits d’interconnexion optique-électrique. Pour suivre l’augmentation de la production, RADIALL a souhaité s’équiper d’un nouveau banc de validation semi-automatique.

L’objectif

Disposer d’un banc de mesure automatisé gérant la diversité produit et l’instrumentation tout en gardant l’expertise métier dans la validation et la calibration des produits par le biais d’interactions directes de l’opérateur.

La solution

Développer une application sous TestStand et LabVIEW pour piloter l’ensemble de l’instrumentation et dérouler les tests.

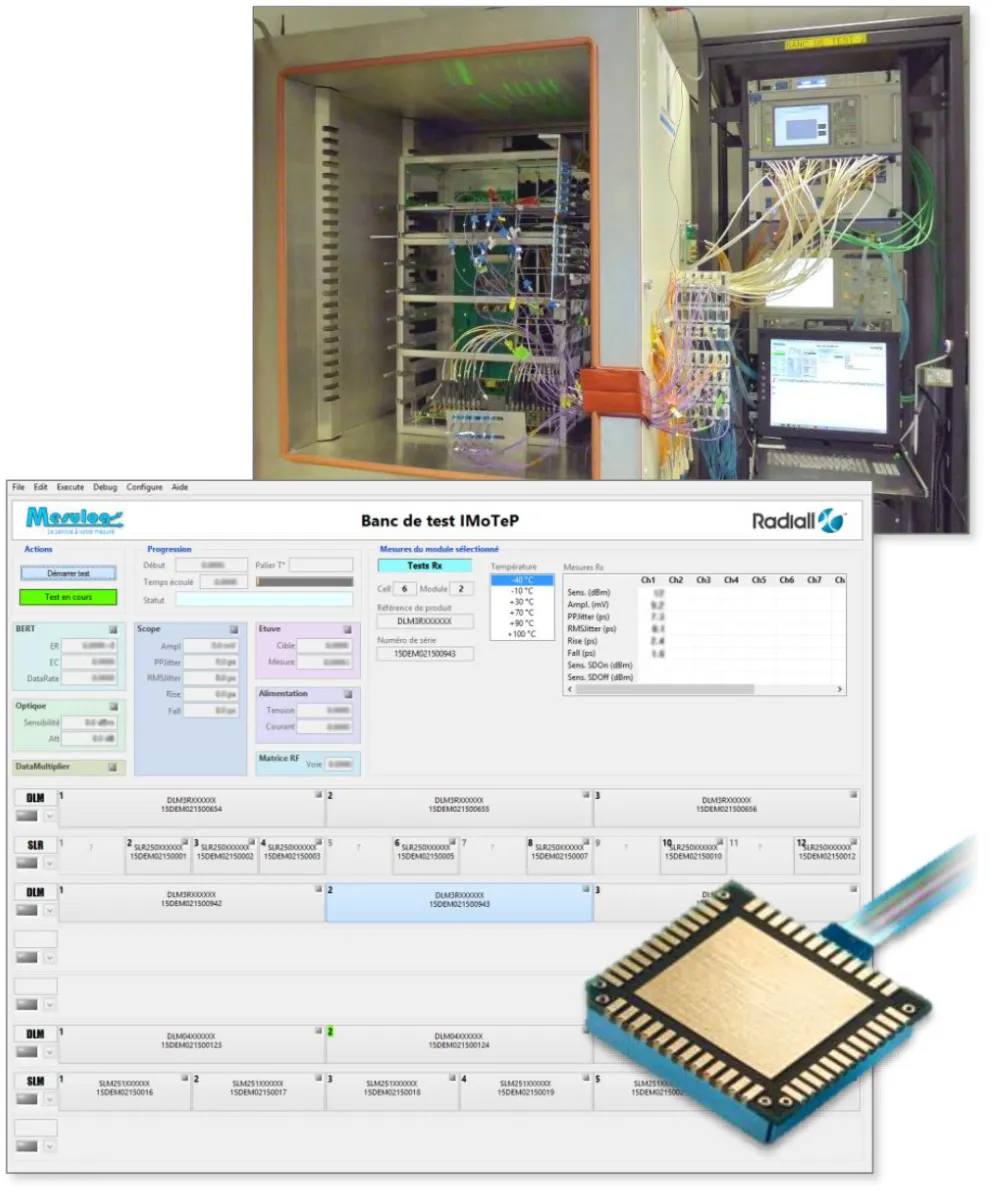

Détails techniques

• Pilotage d’une baie composée de 8 instruments : oscilloscope, BERT, commutation RF et optique, enceinte climatique, mesure optique, multiplicateur de données RF, alimentation programmable
• Pilotage d’un châssis composé de 8 étages intelligents (technologie FPGA) pour faire transiter des signaux jusqu’aux produits sous test
• Pilotage complet d’une application LabVIEW par ActiveX pour la communication directe avec les produits sous test
• Possibilité de tester une grande variété et quantité de produits lors d’un même plan de test en température
• Gestion d’interactions opérateur durant le test
• Génération des rapports
