Le contexte
La gamme de commutateurs hyperfréquence RAMSES développés et fabriqués par RADIALL inclut des produits destinés aux applications spatiales pour lesquels un plan de test comprenant des étapes manuelles, semi-automatiques et automatiques est exécuté séquentiellement. A chaque produit est associé une fiche de suivi qui comprend l’ensemble des paramètres de test ainsi que les résultats obtenus.
L’objectif
Réaliser des tests semi-automatiques de performances RF de façon rapide, simple et intuitive.
La solution
Développer une application sous LabVIEW pilotant un analyseur réseau RF en liaison bidirectionnelle avec MS Excel.
Détails techniques
- Pilotage de l’analyseur par VISA/TCP
- Rappel de configurations stockées dans l’analyseur et import de fichiers résultats au format .csv, .s2p et .png
- XControl (matrice 2D) pour faciliter la navigation entre les différents couples tests / connecteurs associés
- Fiche de suivi MS Excel sur serveur

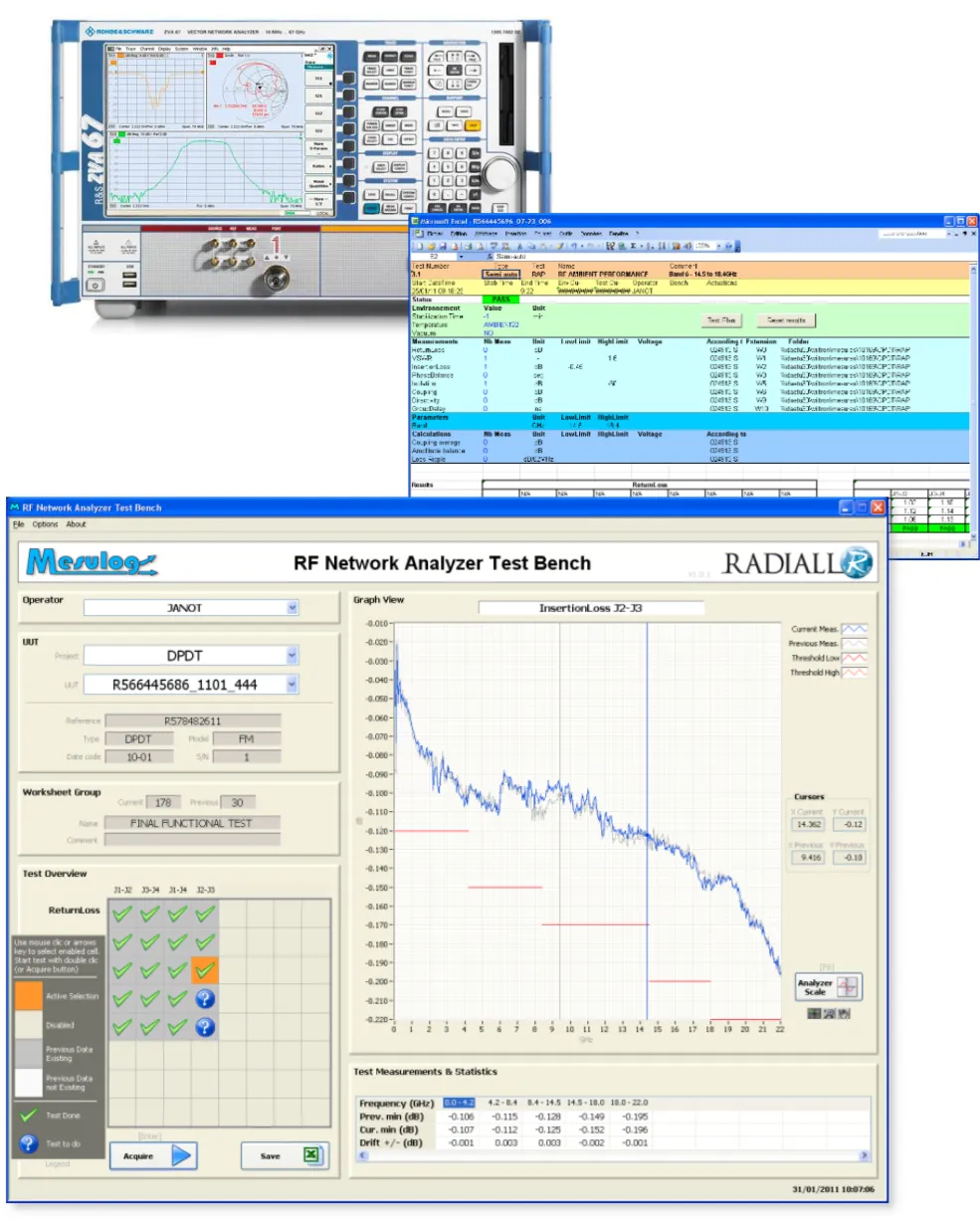

- Présentation des résultats d’acquisition par bande de fréquence au travers d’un graphe et d’un tableau de statistiques avec visualisation des données obtenues au test précédent
