Document original : Banc de test relais spatial (PDF, 370 Ko)
Le contexte
La gamme de commutateurs hyperfréquence RAMSES développés et fabriqués par RADIALL inclut des produits destinés aux applications spatiales nécessitant un plan de test avec des étapes manuelles, semiautomatiques et automatiques. A chaque produit est associé une fiche de suivi qui comprend l’ensemble des paramètres de test, les résultats obtenus et le rapport de test.
L’objectif
Permettre d’exécuter séquentiellement les étapes du plan de test sur plusieurs bancs tout en assurant une parfaite traçabilité.
La solution

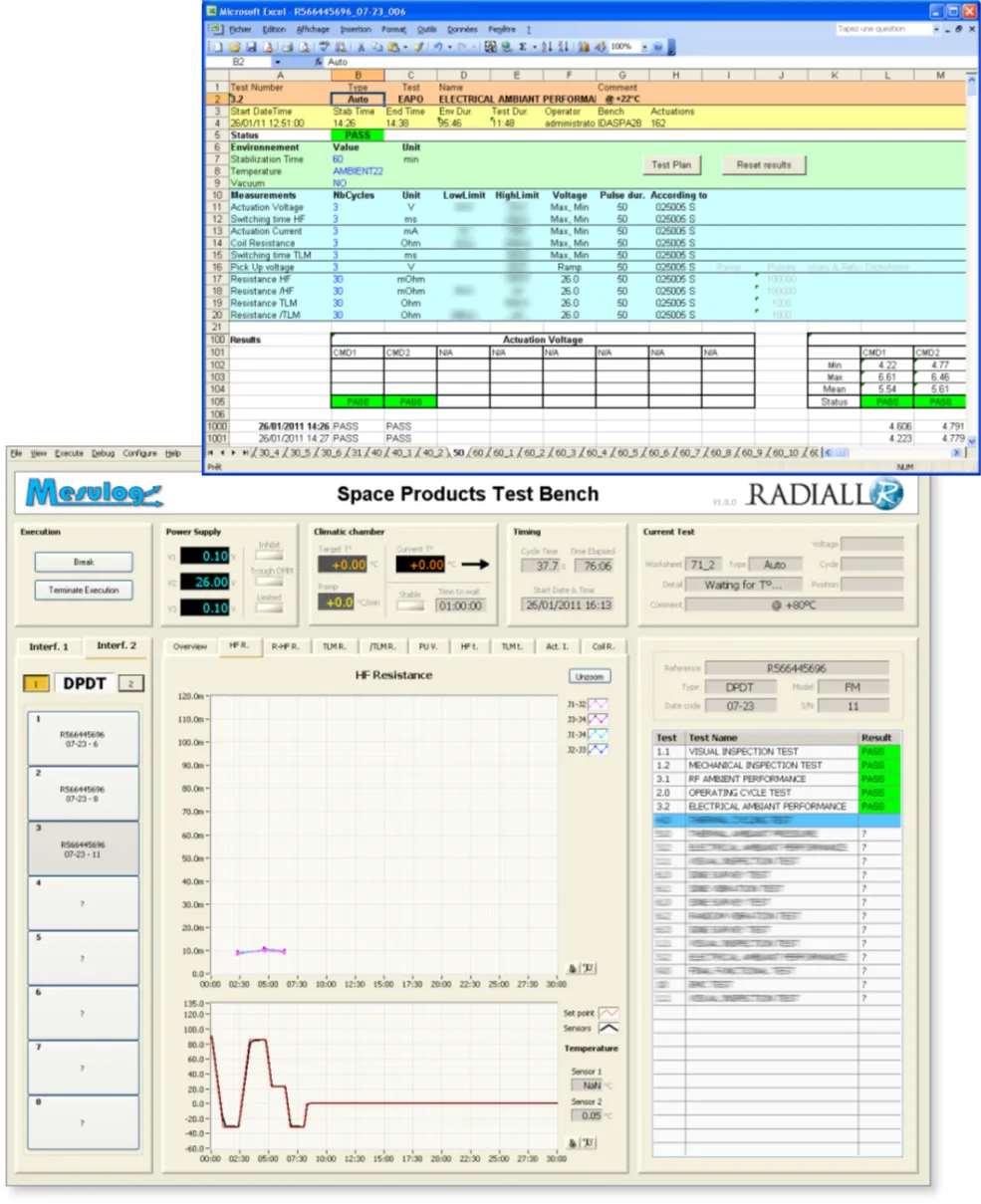

Développer une application sous TestStand et LabVIEW pilotant un châssis PXI en liaison bidirectionnelle avec MS Excel.
Détails techniques
- Pilotage d’une alimentation programmable et d’un châssis PXI contenant deux DMMs, trois matrices FET, une matrice relais, quatre multiplexeurs FET et une carte DIO
- Deux interfaces de liaison permettant de tester jusqu’à seize produits de deux types différents
- Pilotage d’une étuve
- Fiche de suivi MS Excel dont chaque étape de test est un onglet du classeur, sauvegardé sur un serveur
- Utilisation de variables partagées NI et de pas TestStand IVI
- Utilisation du multithread de TestStand pour réalisation de mesures en simultané
Contacts
MESULOG
Luc Desruelle
137 rue Mayoussard, Bâtiment C, 38430 Moirans
Tél : 04 76 35 20 17
E-mail : web@mesulog.fr
RADIALL
Fabrice Janot
15 rue Garenne 38070 Saint-Quentin Fallavier
