Introduction NI TestStand & Fonctionnalités

Cas usage Banc automatisation VOGO

Questions

Chef de projet depuis plus de 10 ans

Responsable produits MESULOG

Certifié

• Architecte TestStand

Formateur

• TestStand
• WATS
• Architecte LabVIEW

Président de NERYS GROUP

Directeur de MESULOG

Certifié

• Developer TestStand

LabVIEW Champion

et auteur livre LabVIEW

• Architecte LabVIEW

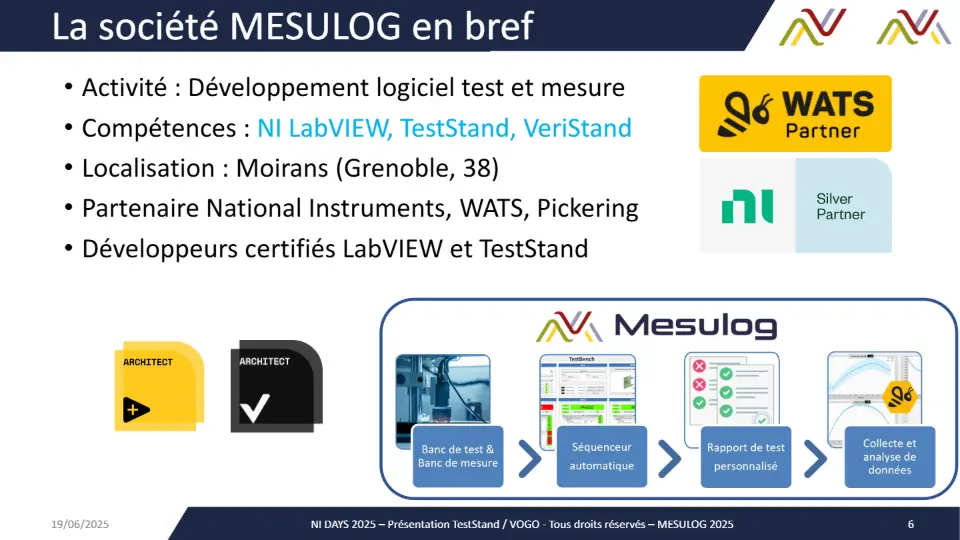

Nous concevons des bancs de tests, et des systèmes de mesure avec une expertise forte en développement logiciel et en sélection de matériel.

• Activité : Développement logiciel test et mesure
• Compétences : NI LabVIEW, TestStand, VeriStand
• Localisation : Moirans (Grenoble, 38)
• Partenaire National Instruments, WATS, Pickering
• Développeurs certifiés LabVIEW et TestStand

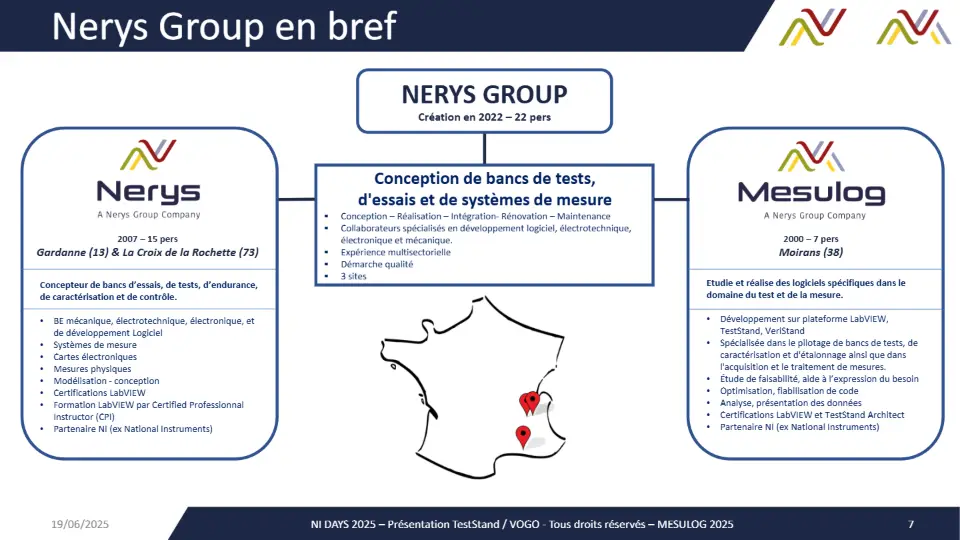

NERYS GROUP

Création en 2022 – 22 pers

Conception de bancs de tests,

d'essais et de systèmes de mesure

• Conception – Réalisation – Intégration- Rénovation – Maintenance
• Collaborateurs spécialisés en développement logiciel, électrotechnique, électronique et mécanique.
• Expérience multisectorielle
• Démarche qualité
• 3 sites

2007 – 15 pers

2000 – 7 pers

Moirans (38)

Gardanne (13) & La Croix de la Rochette (73)

Concepteur de bancs d’essais, de tests, d’endurance, de caractérisation et de contrôle.

Etudie et réalise des logiciels spécifiques dans le domaine du test et de la mesure.

• BE mécanique, électrotechnique, électronique, et de développement Logiciel
• Systèmes de mesure
• Cartes électroniques
• Mesures physiques
• Modélisation - conception
• Certifications LabVIEW
• Formation LabVIEW par Certified Professionnal Instructor (CPI)
• Partenaire NI (ex National Instruments)
• Développement sur plateforme LabVIEW, TestStand, VeriStand
• Spécialisée dans le pilotage de bancs de tests, de caractérisation et d'étalonnage ainsi que dans l'acquisition et le traitement de mesures.
• Étude de faisabilité, aide à l’expression du besoin
• Optimisation, fiabilisation de code
• Analyse, présentation des données
• Certifications LabVIEW et TestStand Architect
• Partenaire NI (ex National Instruments)

Systèmes contrôle

• Intégration armoires et baies 19’’
• Raccordement entre capteurs, actionneurs et matériel d’acquisition :
• Développement de valises de mesures
• Spécifiques NI LabVIEW (RT, FPGA), NI TestStand, .NET, C, C#, C++, Python
• Communication : Ethernet, Série, Modbus, CAN, LIN, EtherCAT, GPIB ...
• Produit personnalisable : VASCO
• Compétences analyse de données : développements spécifiques et WATS
• Prototypes et petites séries
• Analogique / Numérique
• FPGA / VHDL
• Modélisation / Calculs / Conception / Intégration
• SolidWorks

commande et

mesure

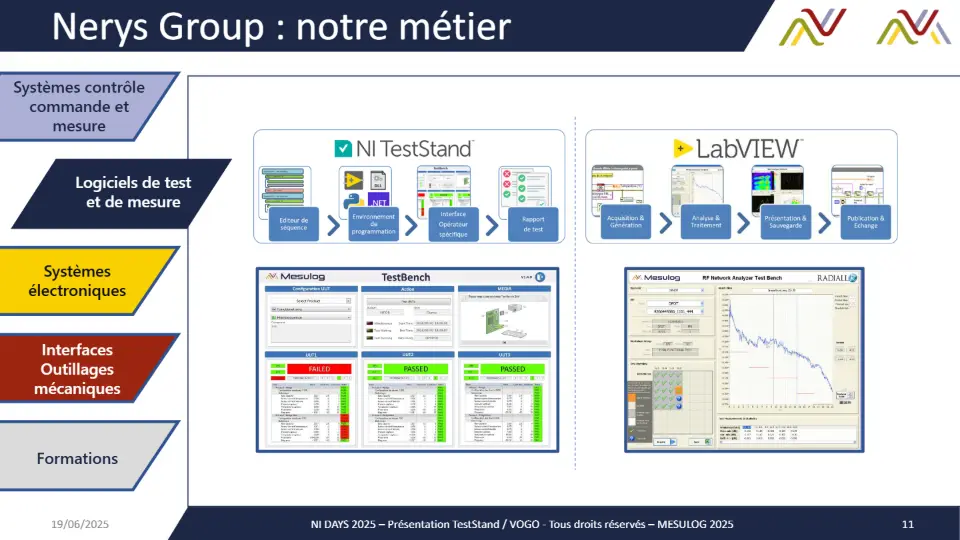

Logiciels de test et

de mesure

Systèmes

électroniques

Interfaces Outillages mécaniques

• Techniques : les produits et logiciels NI (LabVIEW & TestStand) & solution WATS,
• Méthodes : Lean management, 5S, Agile, …
• Conduite du changement, stratégie, communication, management & organisation, relationnel

Formations

Systèmes contrôle

• Capteurs et Matériel : NI (cDAQ, cRIO, cartes ...), HBM, Parker, Phase ...
• Communication : Ethernet, Série, ModBus, CAN, LIN, Ethercat, GPIB ...

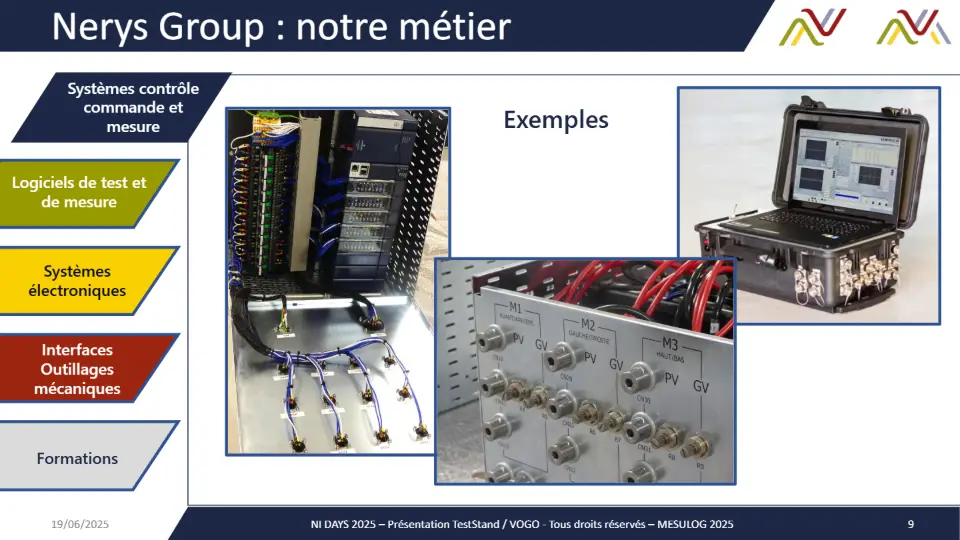

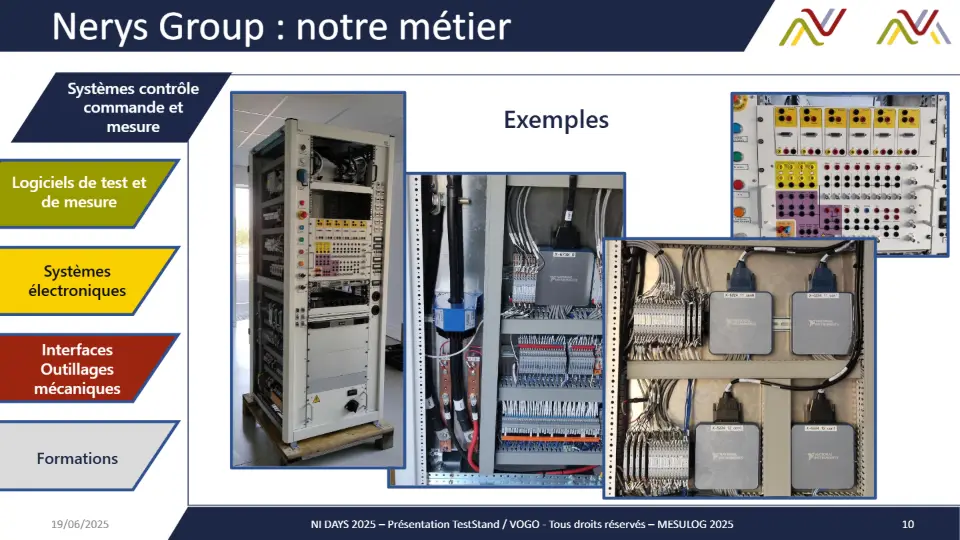

• SolidWorks Elec Exemples
• Spécifiques NI LabVIEW (RT, FPGA), NI TestStand, .NET, C, C#, C++, Python
• Produit personnalisable : VASCO
• Analyse de données : WATS

commande et

mesure

Logiciels de test et

de mesure

Systèmes

électroniques

Interfaces Outillages mécaniques

Formations

Systèmes contrôle

• Intégration armoires et baies 19’’
• Raccordement entre capteurs, actionneurs et matériel d’acquisition
• Développement de valises de mesures

commande et

mesure

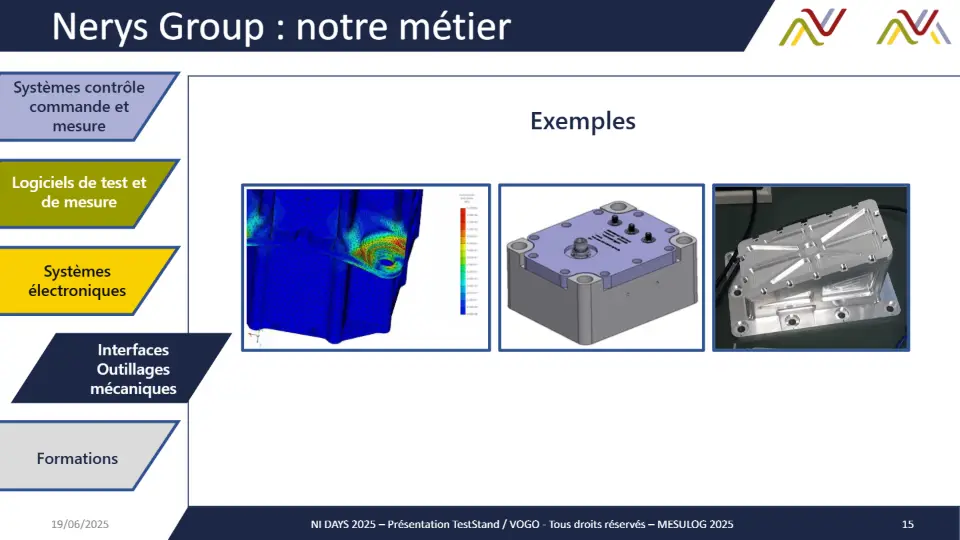

Exemples

Logiciels de test et

de mesure

Systèmes

électroniques

Interfaces Outillages mécaniques

Formations

Systèmes contrôle

• Capteurs et Matériel : NI (cDAQ, cRIO, cartes ...), HBM, Parker, Phase ...
• Communication : Ethernet, Série, ModBus, CAN, LIN, Ethercat, GPIB ...
• SolidWorks Elec
• Spécifiques NI LabVIEW (RT, FPGA), NI TestStand, .NET, C, C#, C++, Python
• Produit personnalisable : VASCO
• Analyse de données : WATS

commande et

mesure

Logiciels de test et de mesure

Systèmes

électroniques

Interfaces Outillages mécaniques

Formations

Systèmes contrôle

• Capteurs et Matériel : NI (cDAQ, cRIO, cartes ...), HBM, Parker, Phase ...
• Communication : Ethernet, Série, ModBus, CAN, LIN, Ethercat, GPIB ...
• SolidWorks Elec
• Spécifiques NI LabVIEW (RT, FPGA), NI TestStand, .NET, C, C#, C++, Python
• Produit personnalisable : VASCO
• Analyse de données : WATS

commande et

mesure

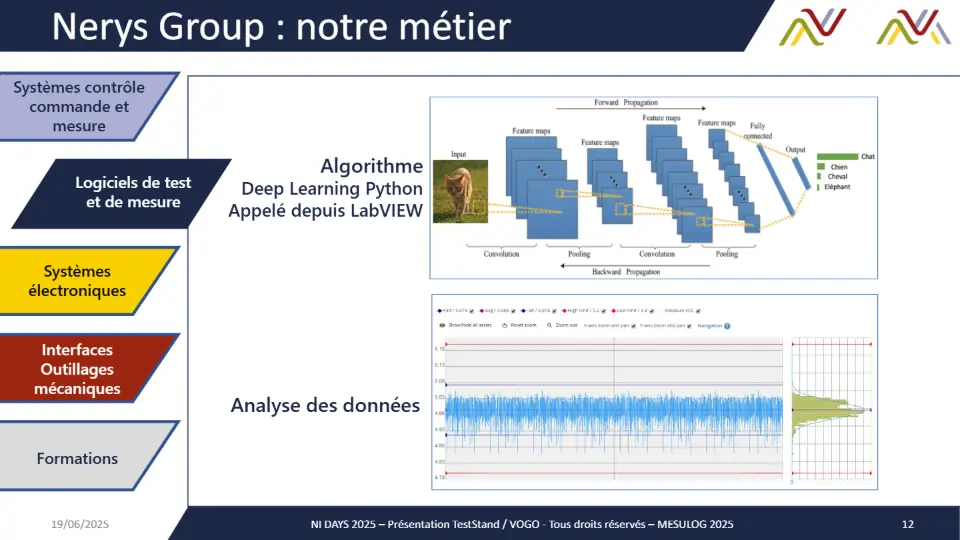

Algorithme

Logiciels de test et de mesure

Deep Learning Python

Appelé depuis LabVIEW

Systèmes

électroniques

Interfaces Outillages mécaniques

Analyse des données

Formations

Systèmes contrôle

• Intégration armoires et baies 19’’
• Raccordement entre capteurs, actionneurs et matériel d’acquisition :
• Développement de valises de mesures
• Spécifiques NI LabVIEW (RT, FPGA), NI TestStand, .NET, C, C#, C++, Python
• Communication : Ethernet, Série, Modbus, CAN, LIN, EtherCAT, GPIB ...
• Produit personnalisable : VASCO
• Compétences analyse de données : développements spécifiques et WATS

commande et

mesure

Produit Vasco

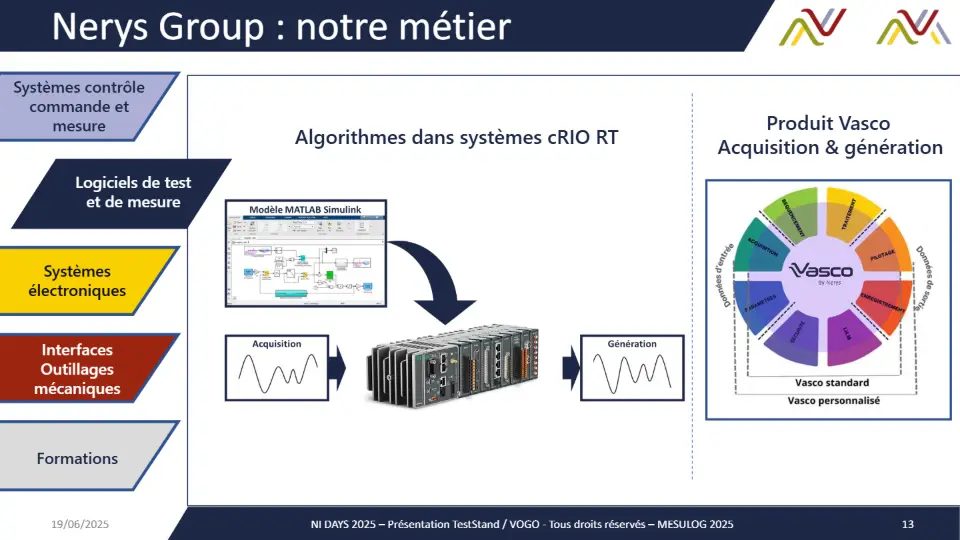

Algorithmes dans systèmes cRIO RT

Acquisition & génération

Logiciels de test et de mesure

Systèmes

électroniques

Interfaces Outillages mécaniques

Formations

Systèmes contrôle

• Intégration armoires et baies 19’’
• Raccordement entre capteurs, actionneurs et matériel d’acquisition :
• Développement de valises de mesures
• Spécifiques NI LabVIEW (RT, FPGA), NI TestStand, .NET, C, C#, C++, Python
• Communication : Ethernet, Série, Modbus, CAN, LIN, EtherCAT, GPIB ...
• Produit personnalisable : VASCO
• Compétences analyse de données : développements spécifiques et WATS

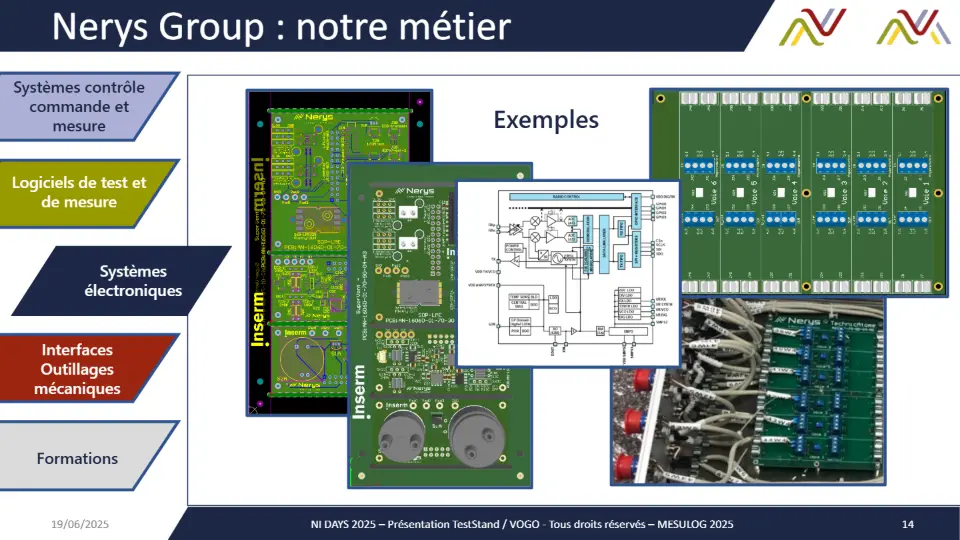

• Prototypes et petites séries
• Analogique / Numérique
• FPGA / VHDL

commande et

mesure Exemples

Logiciels de test et

de mesure

Systèmes

électroniques

Interfaces Outillages mécaniques

Formations

Systèmes contrôle

• Intégration armoires et baies 19’’
• Raccordement entre capteurs, actionneurs et matériel d’acquisition :
• Développement de valises de mesures
• Spécifiques NI LabVIEW (RT, FPGA), NI TestStand, .NET, C, C#, C++, Python
• Communication : Ethernet, Série, Modbus, CAN, LIN, EtherCAT, GPIB ...
• Produit personnalisable : VASCO
• Compétences analyse de données : développements spécifiques et WATS
• Prototypes et petites séries
• Analogique / Numérique
• FPGA / VHDL
• Modélisation / Calculs / Conception / Intégration
• SolidWorks

commande et

mesure

Exemples

Logiciels de test et

de mesure

Systèmes

électroniques

Interfaces Outillages mécaniques

Formations

Systèmes contrôle

commande et

mesure

Logiciels de test et

de mesure

Systèmes

électroniques

Interfaces Outillages mécaniques

Formations

Systèmes contrôle

commande et

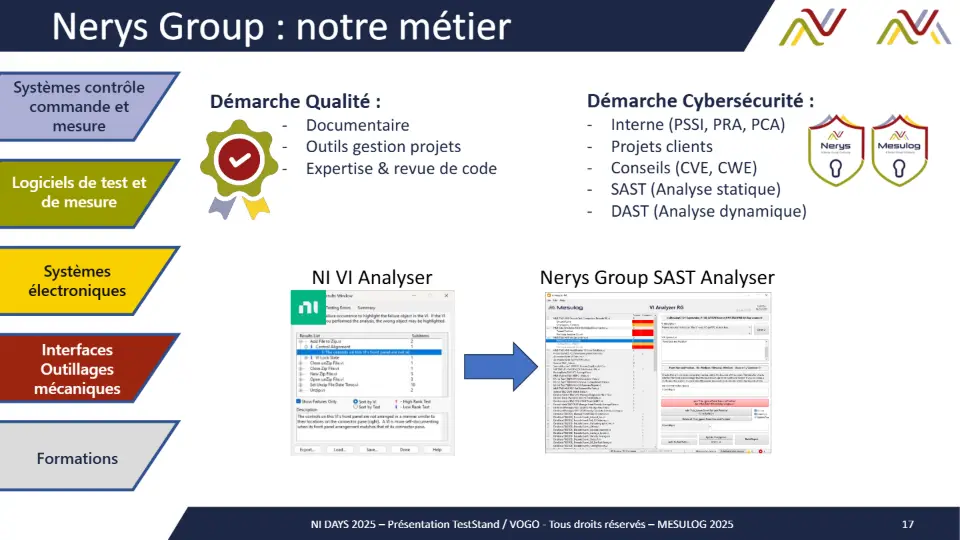

Démarche Qualité :

Démarche Cybersécurité :

• Interne (PSSI, PRA, PCA)
• Projets clients
• Conseils (CVE, CWE)
• SAST (Analyse statique)
• DAST (Analyse dynamique)

mesure

• Documentaire
• Outils gestion projets
• Expertise & revue de code

Logiciels de test et

de mesure

Systèmes

NI VI Analyser Nerys Group SAST Analyser

électroniques

Interfaces Outillages mécaniques

Formations

mes contrôle mmande et mesure

els de test et e mesure

ystèmes troniques

terfaces utillages caniques

rmations

web@mesulog.fr

web@mesulog.fr

Via site ni.com : NI TestStand est un logiciel de gestion de test prêt à l’emploi pour les tests de validation et de production [...] Qui élimine la nécessité de développer et de maintenir en interne des séquenceurs.

Choisir NI TestStand c’est faire le choix :

Développer et maintenir

Sélectionner un séquenceur de test

son logiciel de test « Maison »

Avec une équipe de développeurs

prêt à l’emploi

Se concentrer sur son métier

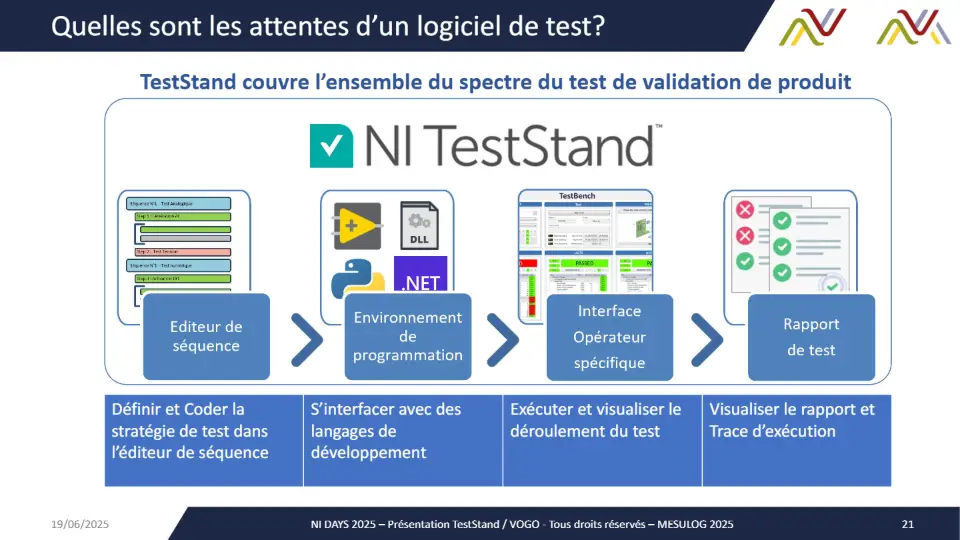

TestStand couvre l’ensemble du spectre du test de validation de produit

Définir et Coder la stratégie de test dans l’éditeur de séquence

S’interfacer avec des langages de développement

Exécuter et visualiser le déroulement du test

Visualiser le rapport et Trace d’exécution

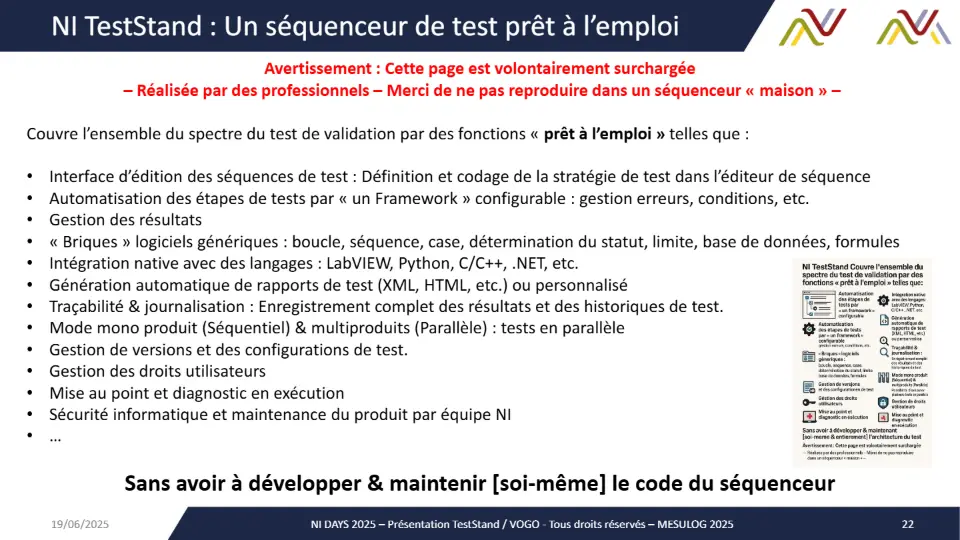

Avertissement : Cette page est volontairement surchargée

• Réalisée par des professionnels – Merci de ne pas reproduire dans un séquenceur « maison » –

Couvre l’ensemble du spectre du test de validation par des fonctions « prêt à l’emploi » telles que :

• Interface d’édition des séquences de test : Définition et codage de la stratégie de test dans l’éditeur de séquence
• Automatisation des étapes de tests par « un Framework » configurable : gestion erreurs, conditions, etc.
• Gestion des résultats
• « Briques » logiciels génériques : boucle, séquence, case, détermination du statut, limite, base de données, formules
• Intégration native avec des langages : LabVIEW, Python, C/C++, .NET, etc.
• Génération automatique de rapports de test (XML, HTML, etc.) ou personnalisé
• Traçabilité & journalisation : Enregistrement complet des résultats et des historiques de test.
• Mode mono produit (Séquentiel) & multiproduits (Parallèle) : tests en parallèle
• Gestion de versions et des configurations de test.
• Gestion des droits utilisateurs
• Mise au point et diagnostic en exécution
• Sécurité informatique et maintenance du produit par équipe NI
• …

Sans avoir à développer & maintenir [soi-même] le code du séquenceur

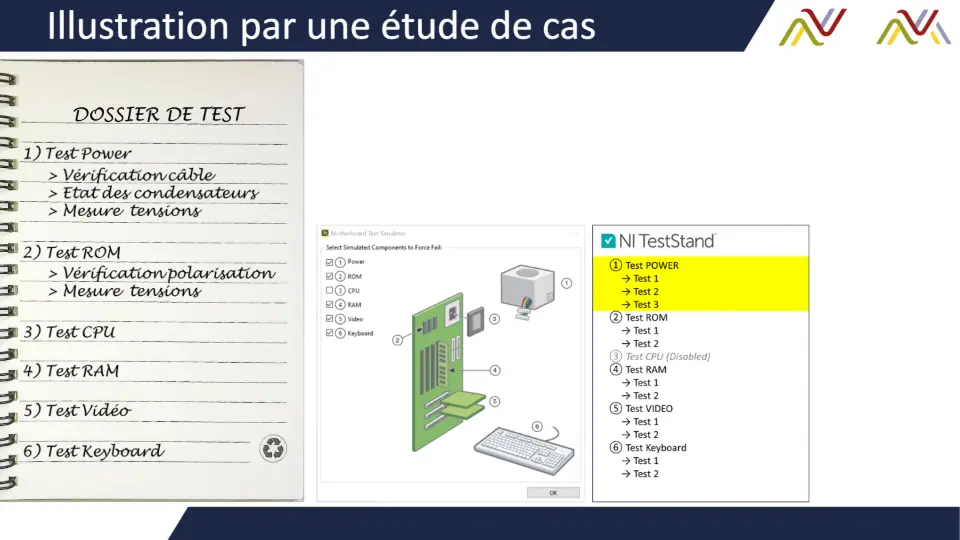

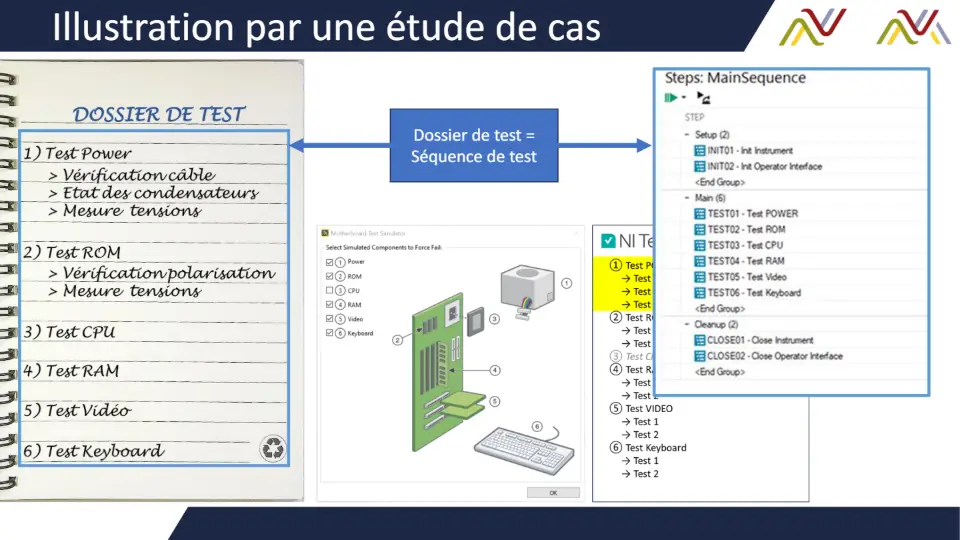

DOSSIER DE TEST

Le Cahier et stylo

Disponibles

• Stand 19 NERYS Group
• NI Days 2025-

DOSSIER DE TEST

DOSSIER DE TEST

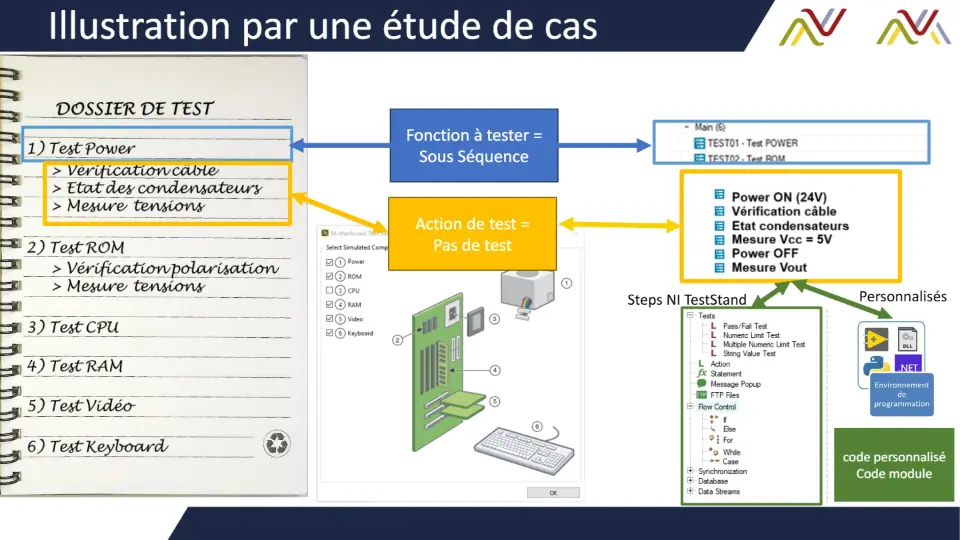

Dossier de test = Séquence de test

Fonction à tester =

Sous Séquence

Action de test =

Pas de test

Steps NI TestStand Personnalisés

code personnalisé

Code module

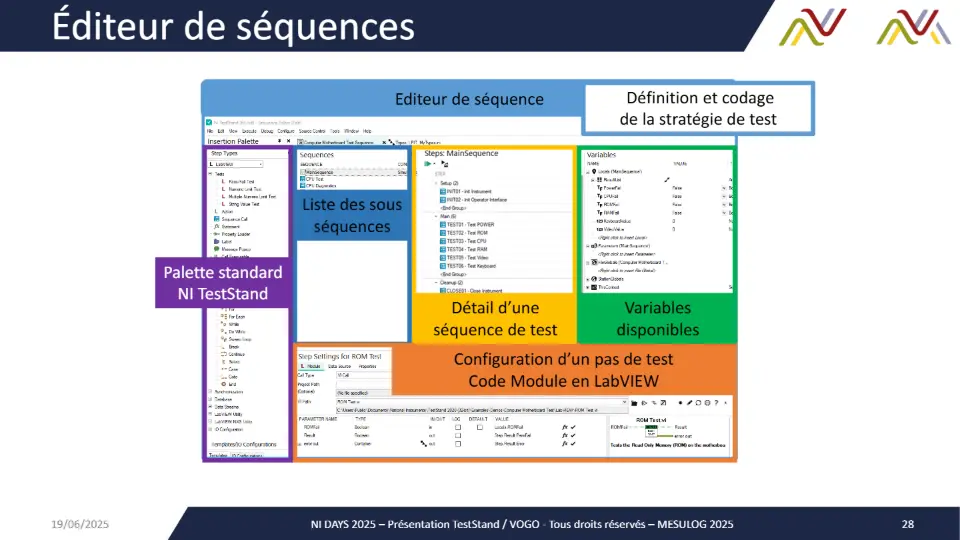

Editeur de séquence Définition et codage

de la stratégie de test

Liste des sous

séquences

Palette standard

NI TestStand

Détail d’une

Variables disponibles

séquence de test

Configuration d’un pas de test

Code Module en LabVIEW

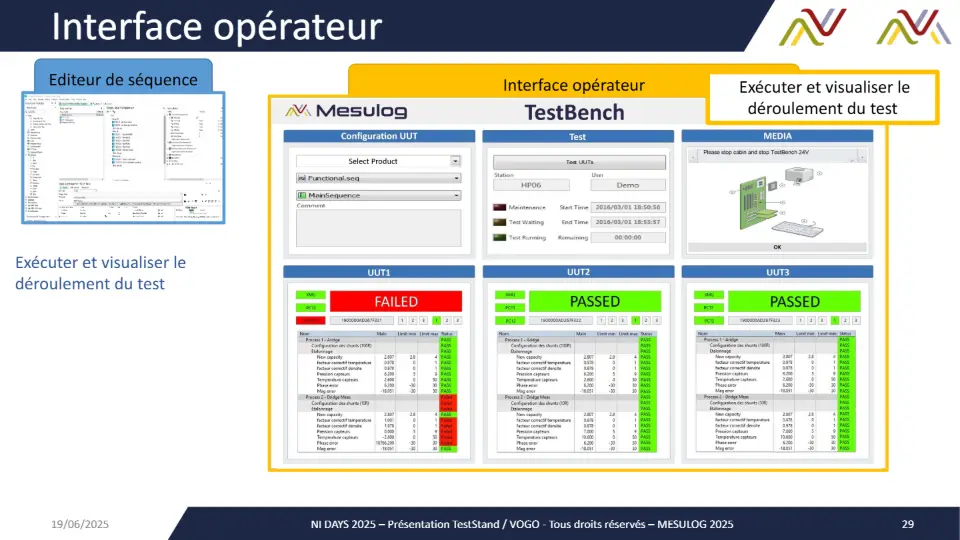

Editeur de séquence Interface opérateur

Exécuter et visualiser le déroulement du test

Exécuter et visualiser le déroulement du test

Editeur de séquence

Interface opérateur

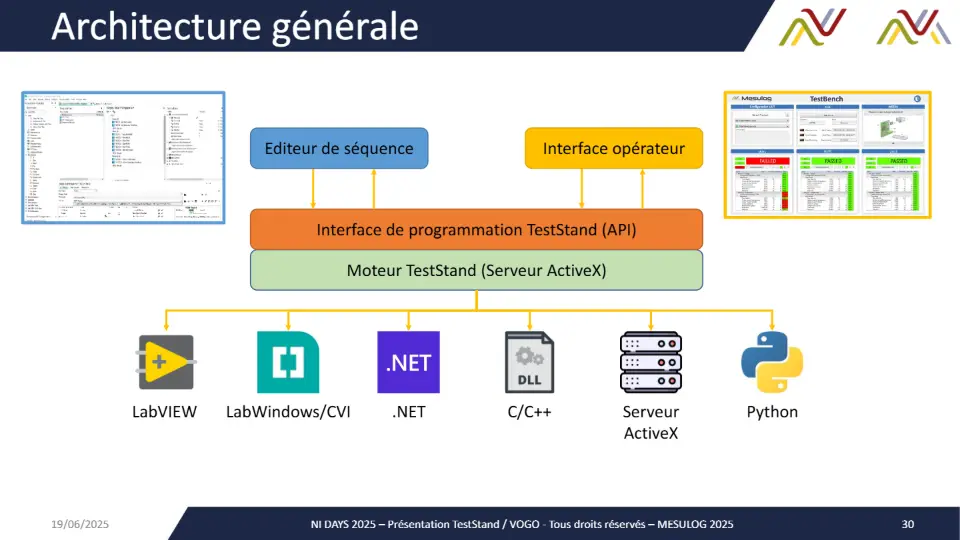

Interface de programmation TestStand (API)

Moteur TestStand (Serveur ActiveX)

LabVIEW LabWindows/CVI .NET C/C++ Serveur

Python

ActiveX

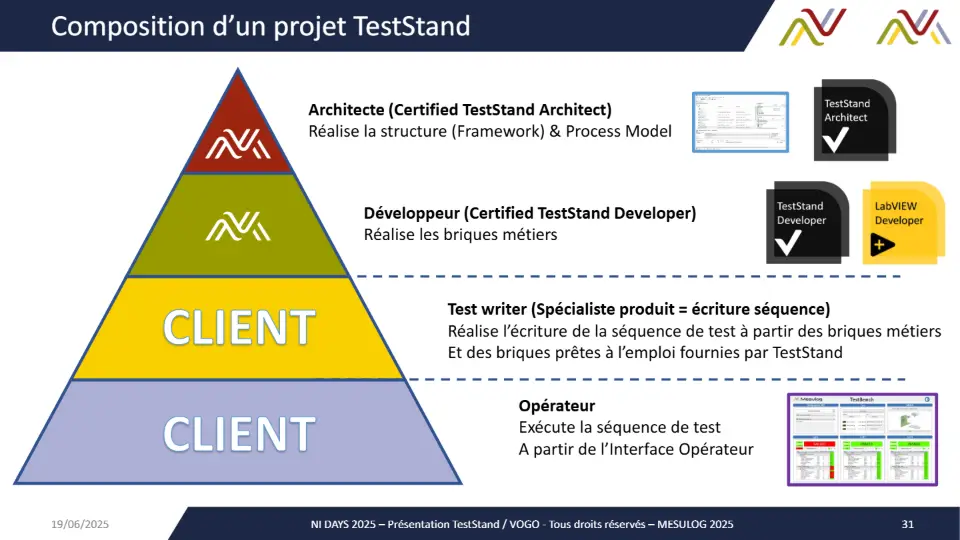

Composition d’un projet TestStand

Architecte (Certified TestStand Architect)

Réalise la structure (Framework) & Process Model

Développeur (Certified TestStand Developer)

Réalise les briques métiers

Test writer (Spécialiste produit = écriture séquence)

Réalise l’écriture de la séquence de test à partir des briques métiers Et des briques prêtes à l’emploi fournies par TestStand

CLIENT

CLIENT

Opérateur

Exécute la séquence de test A partir de l’Interface Opérateur

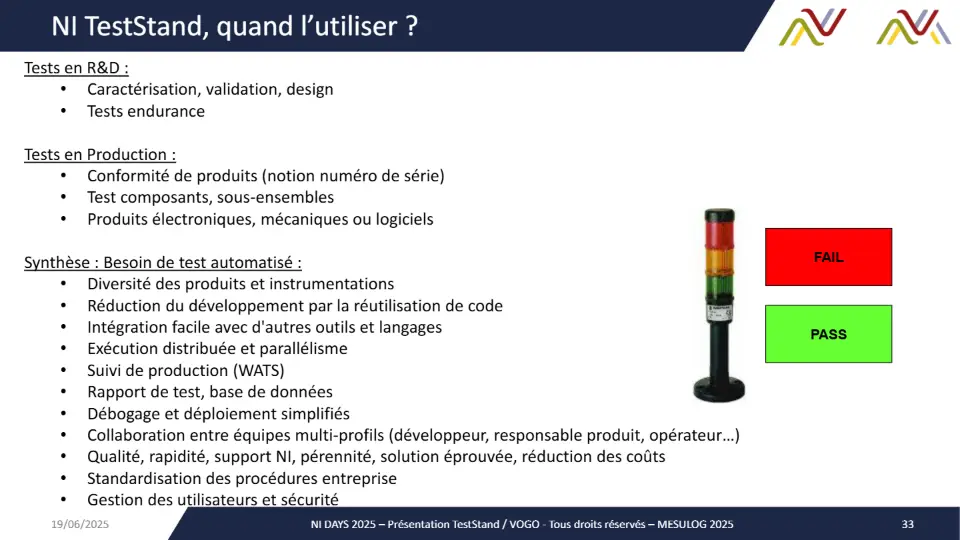

Tests en R&D :

• Caractérisation, validation, design
• Tests endurance

Tests en Production :

• Conformité de produits (notion numéro de série)
• Test composants, sous-ensembles
• Produits électroniques, mécaniques ou logiciels

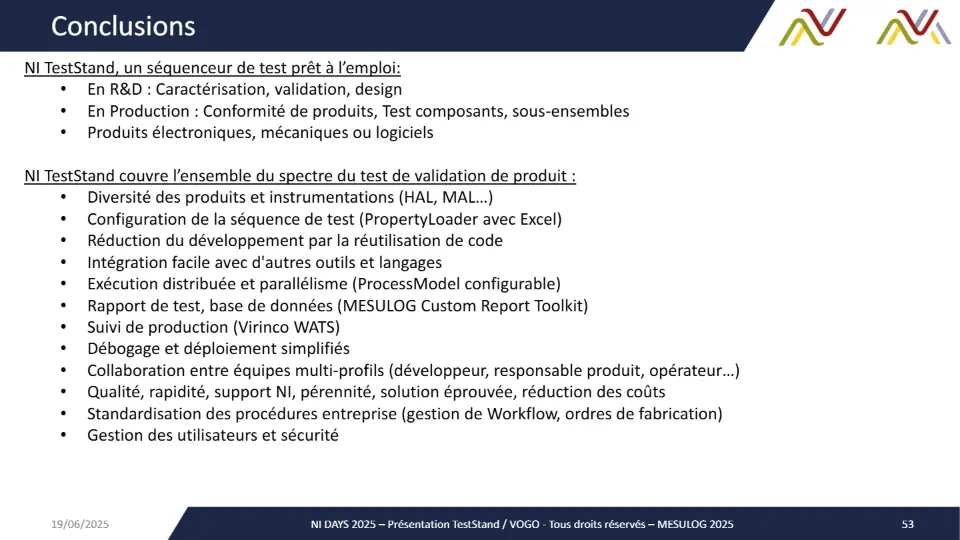

Synthèse : Besoin de test automatisé :

• Diversité des produits et instrumentations
• Réduction du développement par la réutilisation de code
• Intégration facile avec d'autres outils et langages
• Exécution distribuée et parallélisme

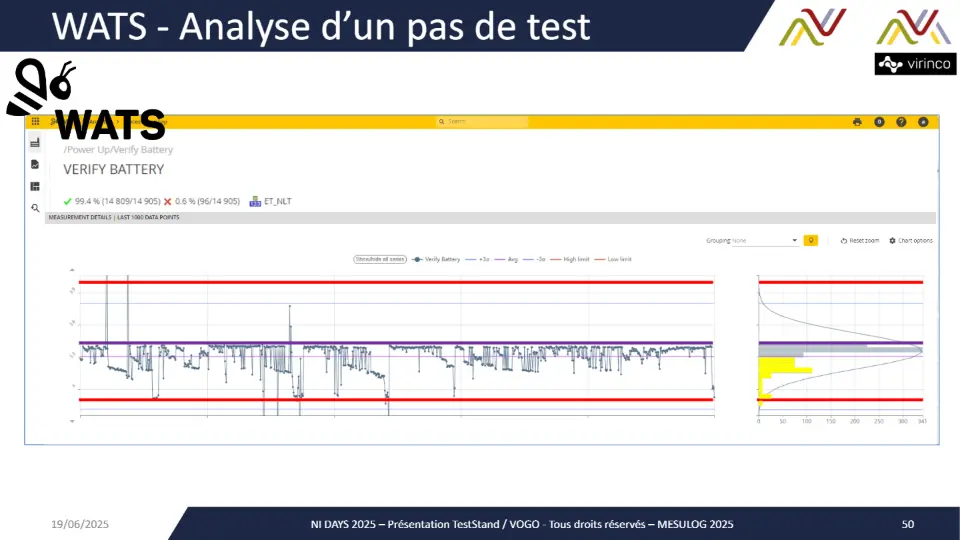

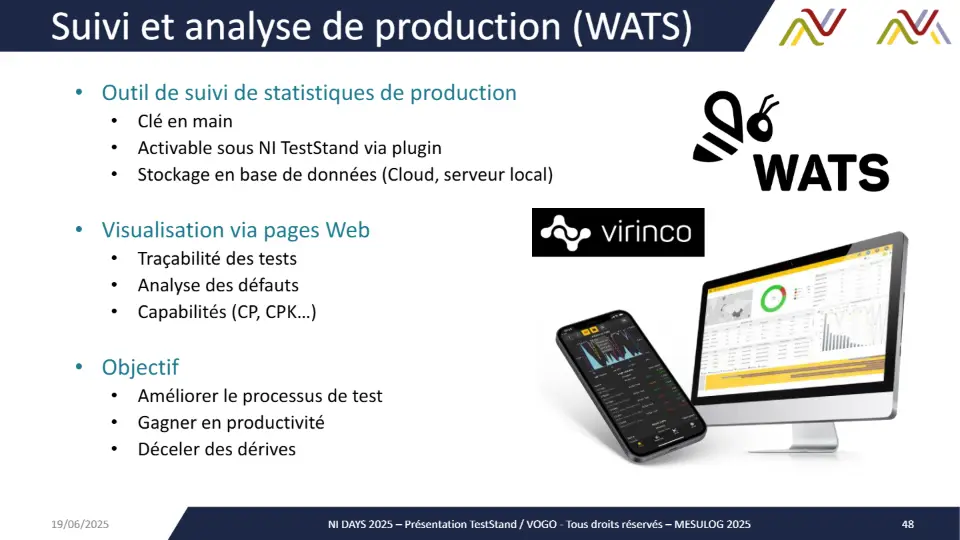

• Suivi de production (WATS)
• Rapport de test, base de données
• Débogage et déploiement simplifiés
• Collaboration entre équipes multi-profils (développeur, responsable produit, opérateur…)
• Qualité, rapidité, support NI, pérennité, solution éprouvée, réduction des coûts
• Standardisation des procédures entreprise
• Gestion des utilisateurs et sécurité

FAIL

PASS

Mail de LUC

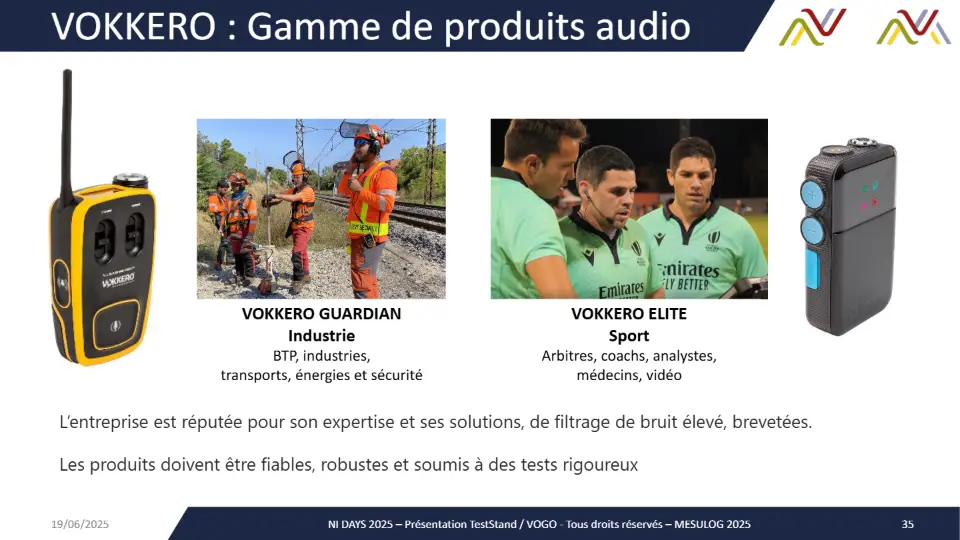

Fondée en 2013 à Montpellier, VOGO est spécialisée dans le développement de solutions innovantes de communication audio (gamme VOKKERO) et de diffusion live & replay vidéo (gamme VOGOSPORT).

L'entreprise s’adresse aux secteurs du sport, de l’événementiel et de l’industrie, avec une attention particulière portée à la faible latence, la mobilité, et la simplicité de déploiement.

AUDIO VIDEO

VOKKERO GUARDIAN

VOKKERO ELITE

Industrie

Sport

BTP, industries,

Arbitres, coachs, analystes,

transports, énergies et sécurité

médecins, vidéo

L’entreprise est réputée pour son expertise et ses solutions, de filtrage de bruit élevé, brevetées.

Les produits doivent être fiables, robustes et soumis à des tests rigoureux

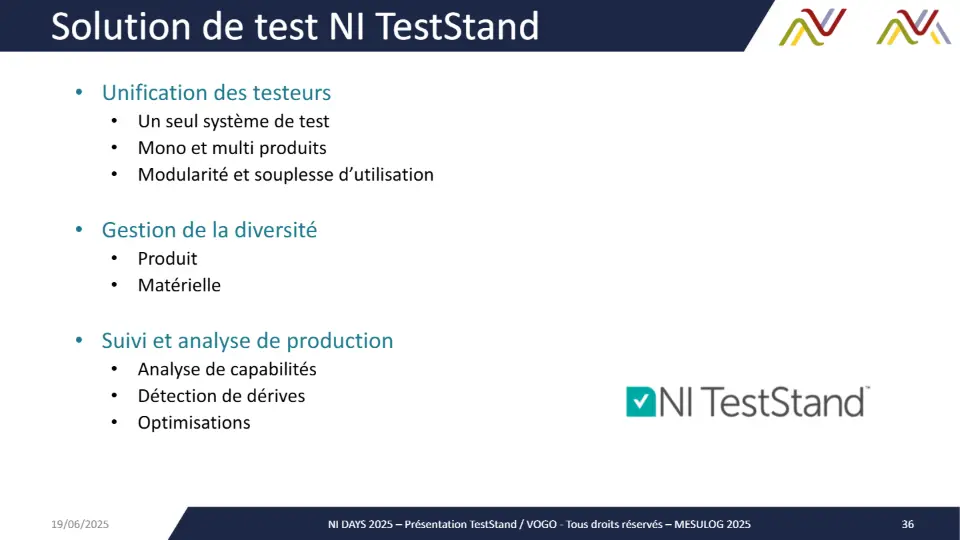

Unification des testeurs

• Un seul système de test
• Mono et multi produits
• Modularité et souplesse d’utilisation

Gestion de la diversité

• Produit
• Matérielle

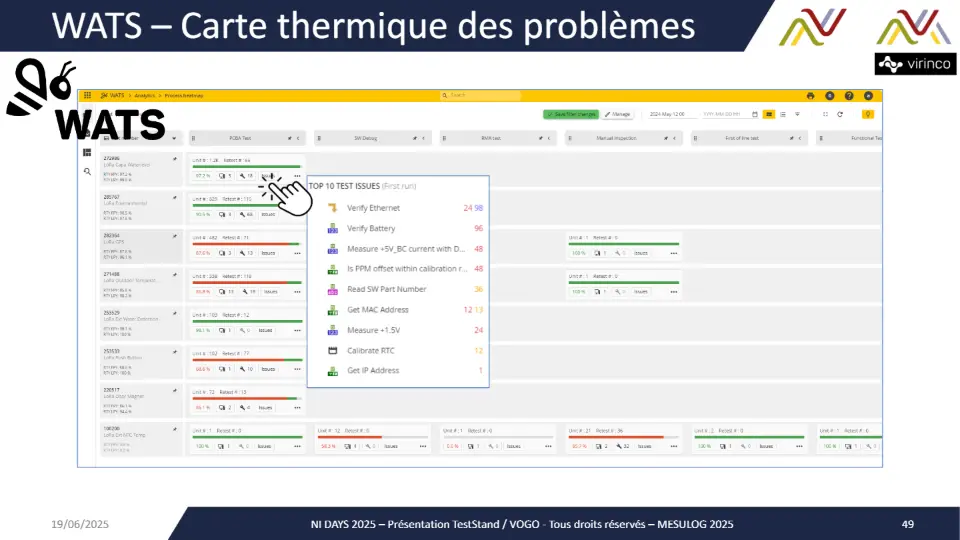

Suivi et analyse de production

• Analyse de capabilités
• Détection de dérives
• Optimisations

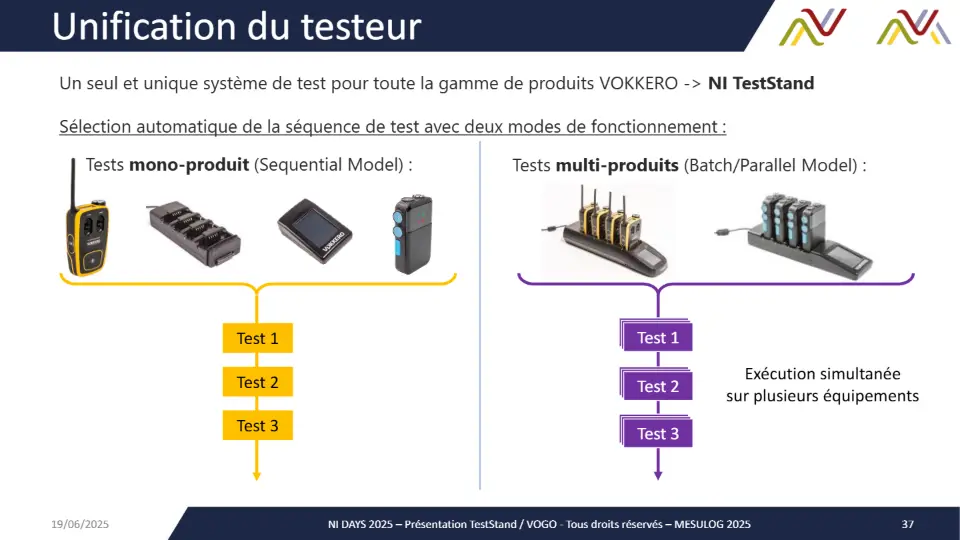

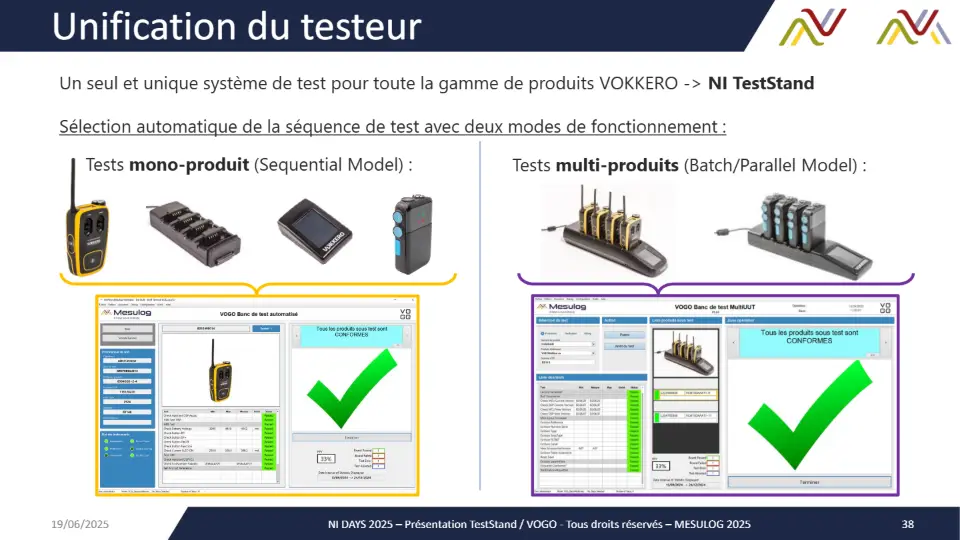

Un seul et unique système de test pour toute la gamme de produits VOKKERO -> NI TestStand

Sélection automatique de la séquence de test avec deux modes de fonctionnement :

Tests mono-produit (Sequential Model) : Tests multi-produits (Batch/Parallel Model) :

Test 1

Test 1 Test 1

Exécution simultanée

Test 2

Test 3

Test 1 Test 2

Test 1 Test 3

sur plusieurs équipements

Un seul et unique système de test pour toute la gamme de produits VOKKERO -> NI TestStand

Sélection automatique de la séquence de test avec deux modes de fonctionnement :

Tests mono-produit (Sequential Model) : Tests multi-produits (Batch/Parallel Model) :

Test 1

Test 1 Test 1

Exécution simultanée

Test 2

Test 3

Test 1 Test 2

sur plusieurs équipements

Test 1 Test 3

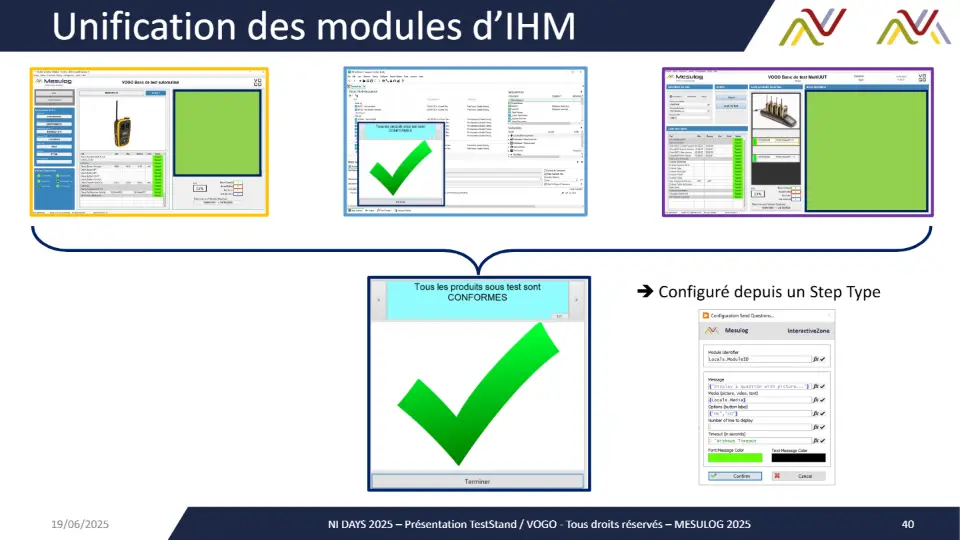

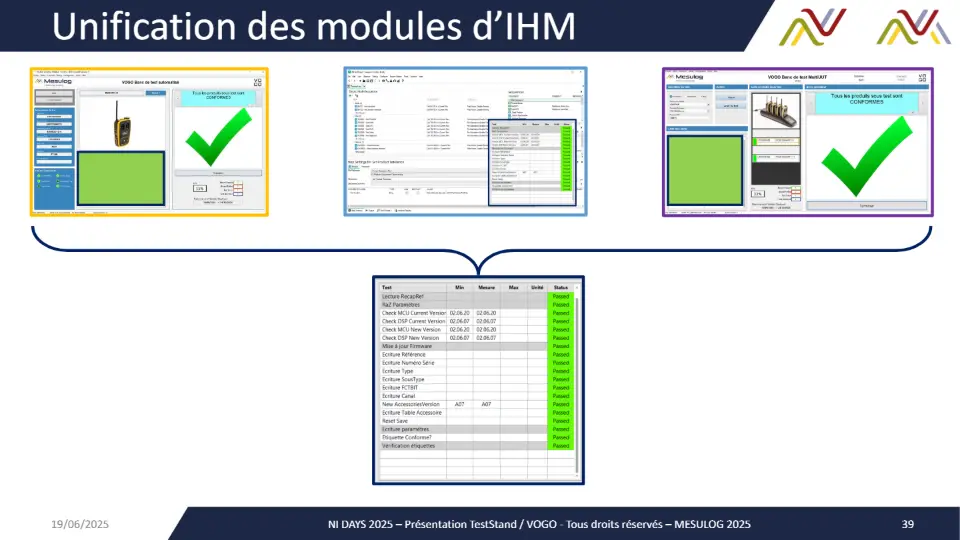

➔ Configuré depuis un Step Type

➔ Pas de code additionnel dans les séquences de tests

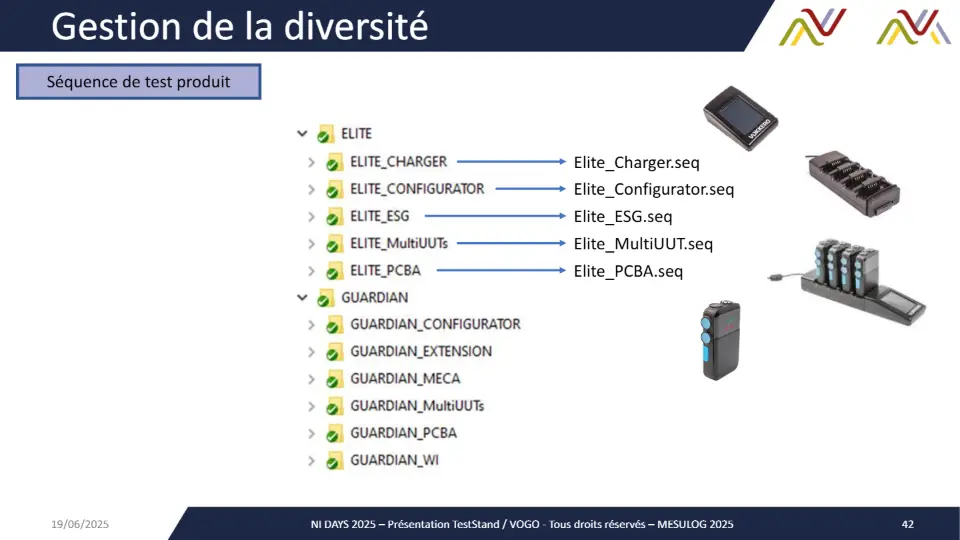

Séquence de test produit

Elite_Charger.seq Elite_Configurator.seq Elite_ESG.seq Elite_MultiUUT.seq Elite_PCBA.seq

Séquence de test produit

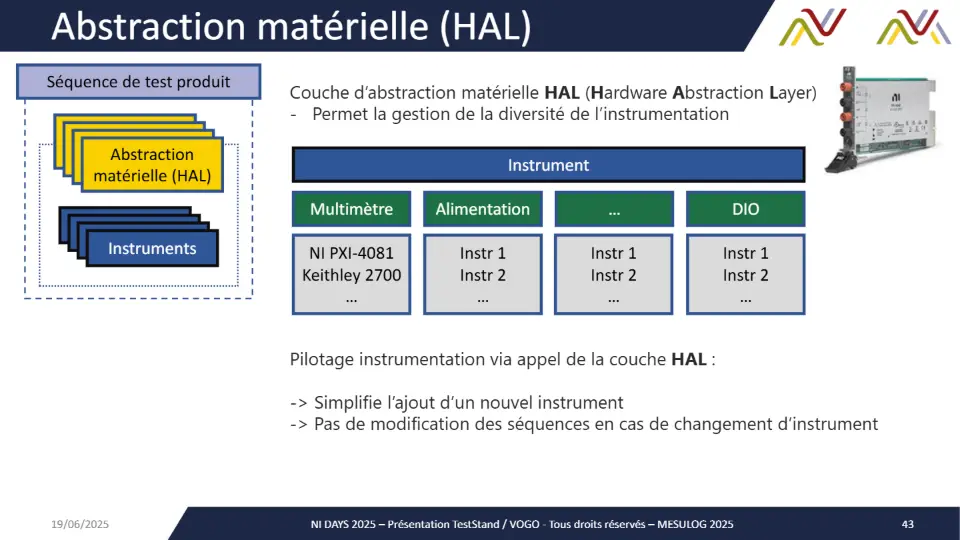

Couche d’abstraction matérielle HAL (Hardware Abstraction Layer)

• Permet la gestion de la diversité de l’instrumentation

Fonctions Fonctions

unitaires (MAL) unitaires (MAL)

matérielle (HAL)

unitaires (MAL)

Fonctions Abstraction

Instrument

Multimètre Alimentation DIO

…

Instruments

NI PXI-4081 Keithley 2700

Instr 1 Instr 2

Instr 1 Instr 2

Instr 1 Instr 2

…

…

…

…

Pilotage instrumentation via appel de la couche HAL :

• > Simplifie l’ajout d’un nouvel instrument
• > Pas de modification des séquences en cas de changement d’instrument

Séquence de test produit

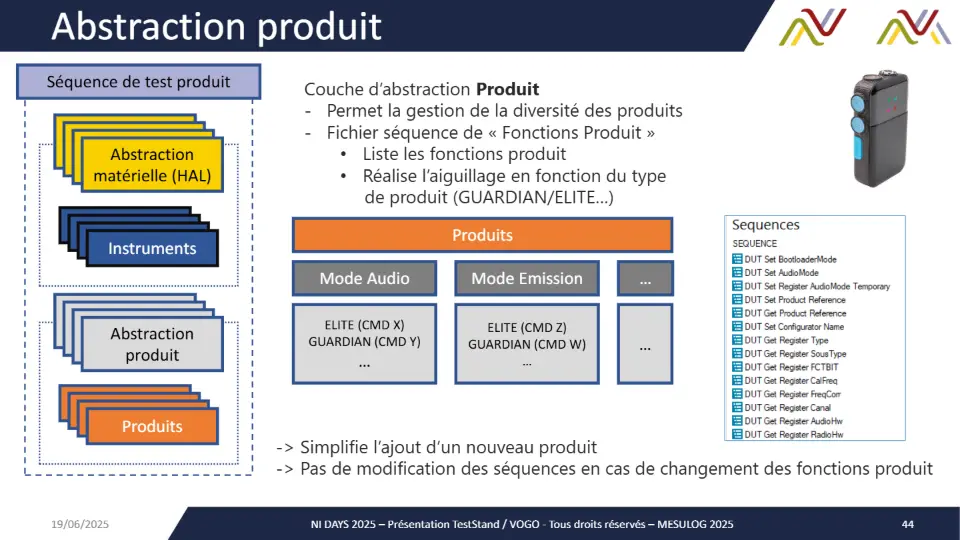

Couche d’abstraction Produit

• Permet la gestion de la diversité des produits
• Fichier séquence de « Fonctions Produit »
• Liste les fonctions produit
• Réalise l’aiguillage en fonction du type

Fonctions Fonctions

unitaires (MAL) unitaires (MAL)

matérielle (HAL)

unitaires (MAL)

Fonctions Abstraction

de produit (GUARDIAN/ELITE…)

Produits

Instruments

Mode Audio Mode Emission …

Fonctions Fonctions

unitaires (MAL) unitaires (MAL)

unitaires (MAL)

Fonctions Abstraction

ELITE (CMD X)

ELITE (CMD Z)

GUARDIAN (CMD Y)

GUARDIAN (CMD W)

…

produit

…

…

Produits

• > Simplifie l’ajout d’un nouveau produit
• > Pas de modification des séquences en cas de changement des fonctions produit

Séquence de test produit

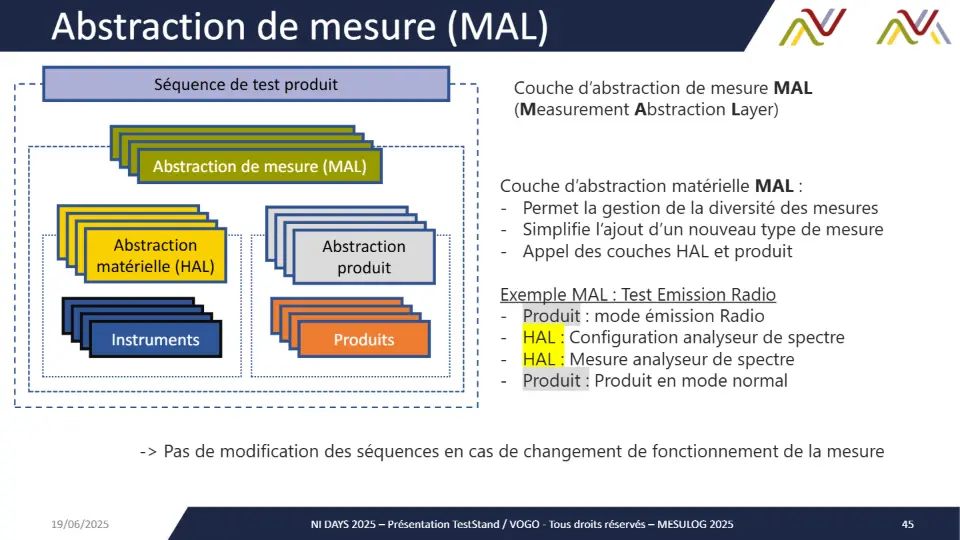

Couche d’abstraction de mesure MAL (Measurement Abstraction Layer)

Fonctions unitaires (MAL) Fonctions unitaires (MAL)

Abstraction de mesure (MAL)

Fonctions unitaires (MAL)

Couche d’abstraction matérielle MAL :

• Permet la gestion de la diversité des mesures
• Simplifie l’ajout d’un nouveau type de mesure
• Appel des couches HAL et produit

Exemple MAL : Test Emission Radio

• Produit : mode émission Radio
• HAL : Configuration analyseur de spectre
• HAL : Mesure analyseur de spectre
• Produit : Produit en mode normal

Fonctions Fonctions

unitaires (MAL) unitaires (MAL)

matérielle (HAL)

Fonctions Fonctions

unitaires (MAL) unitaires (MAL)

unitaires (MAL)

Fonctions Abstraction

unitaires (MAL)

Fonctions Abstraction

produit

Instruments

Produits

• > Pas de modification des séquences en cas de changement de fonctionnement de la mesure

Séquence de test produit

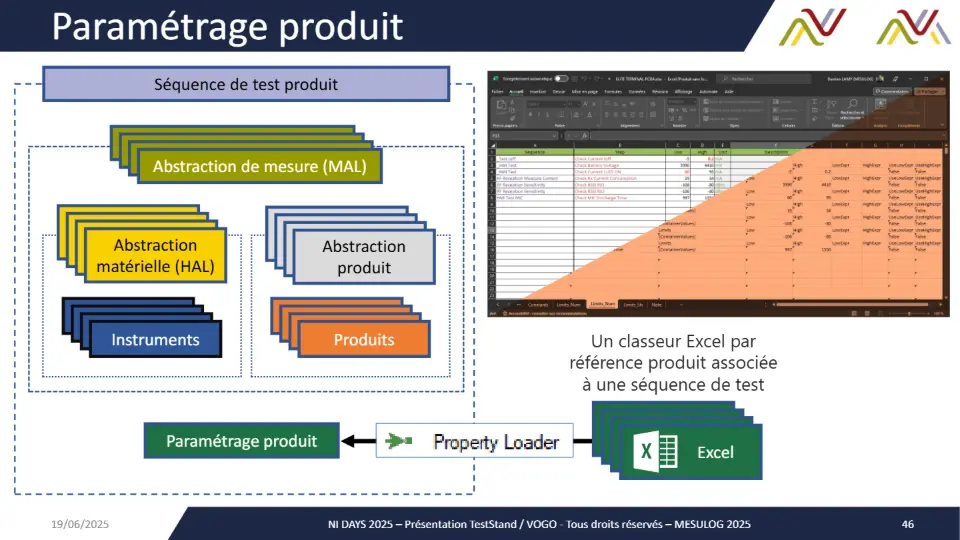

Chargement dynamique des paramètres produit avec un classeur Excel importé par Property Loader

Fonctions unitaires (MAL) Fonctions unitaires (MAL)

Abstraction de mesure (MAL)

Fonctions unitaires (MAL)

➔ Gestion de la diversité des paramètres produit

➔ Pas de modification des séquences en cas de

Fonctions Fonctions

unitaires (MAL) unitaires (MAL)

matérielle (HAL)

Fonctions Fonctions

unitaires (MAL) unitaires (MAL)

unitaires (MAL)

Fonctions Abstraction

Fonctions Abstraction

changement de limites ou de paramètres produit

unitaires (MAL)

produit

Instruments

Produits

Un classeur Excel par

à une séquence de test

référence produit associée

Fonctions Fonctions unitaires (MAL) unitaires (MAL)

Paramétrage produit

unitaires (MAL)

Fonctions

Excel

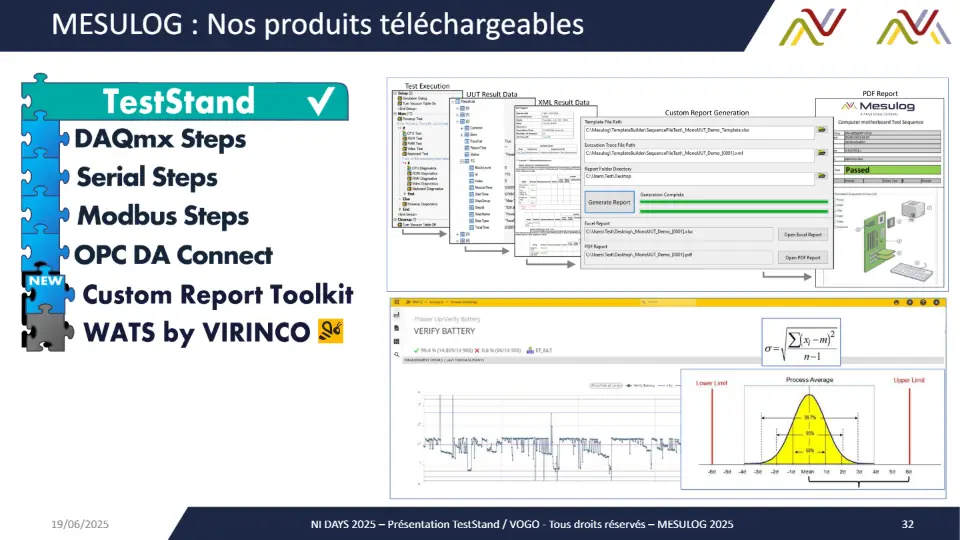

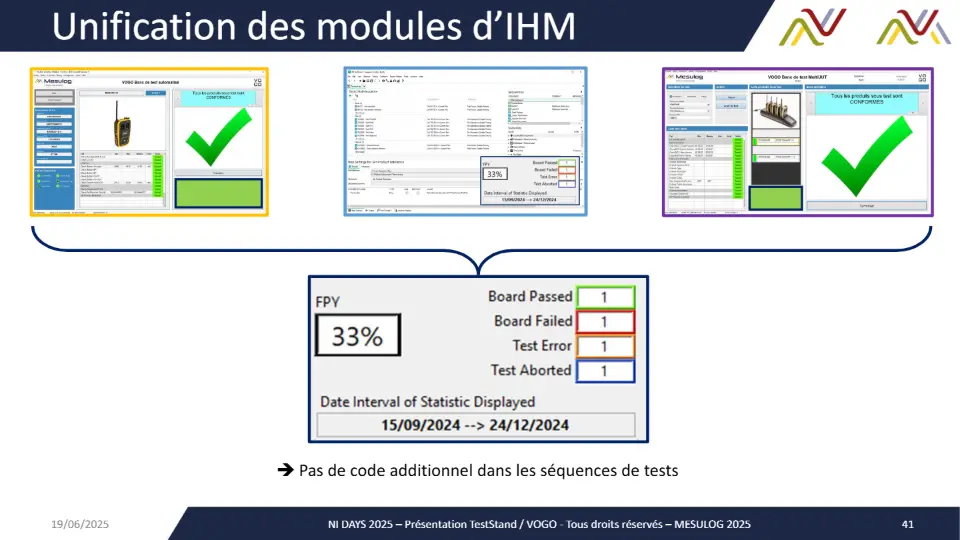

Outil de suivi de statistiques de production

• Clé en main
• Activable sous NI TestStand via plugin
• Stockage en base de données (Cloud, serveur local)

Visualisation via pages Web

• Traçabilité des tests
• Analyse des défauts
• Capabilités (CP, CPK…)

Objectif

• Améliorer le processus de test
• Gagner en productivité
• Déceler des dérives

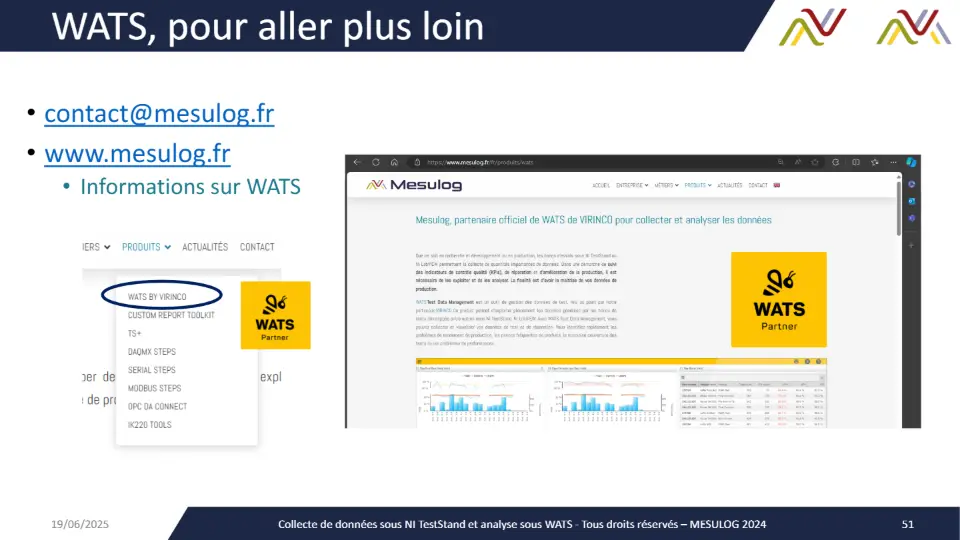

• web@mesulog.fr
• www.mesulog.fr
• Informations sur WATS

Nous pouvons manager des outils de test puissants sans avoir à rentrer

dans le cœur du système.

MESULOG a développé une couche d'abstraction matériel (dite HAL) multi appareils, qui permet de ne pas impacter tout le système lorsque nous

remplaçons du matériel et des instruments, il suffit de sélectionner le

nouveau driver. Outre l’expertise technique apportée par MESULOG, j’ai beaucoup apprécié la volonté de MESULOG de favoriser notre autonomie.

Par Fabien de Barros (VOGO)

Téléchargez l’article VOGO ➔

NI TestStand, un séquenceur de test prêt à l’emploi:

• En R&D : Caractérisation, validation, design
• En Production : Conformité de produits, Test composants, sous-ensembles
• Produits électroniques, mécaniques ou logiciels

NI TestStand couvre l’ensemble du spectre du test de validation de produit :

• Diversité des produits et instrumentations (HAL, MAL…)
• Configuration de la séquence de test (PropertyLoader avec Excel)
• Réduction du développement par la réutilisation de code
• Intégration facile avec d'autres outils et langages
• Exécution distribuée et parallélisme (ProcessModel configurable)
• Rapport de test, base de données (MESULOG Custom Report Toolkit)
• Suivi de production (Virinco WATS)
• Débogage et déploiement simplifiés
• Collaboration entre équipes multi-profils (développeur, responsable produit, opérateur…)
• Qualité, rapidité, support NI, pérennité, solution éprouvée, réduction des coûts
• Standardisation des procédures entreprise (gestion de Workflow, ordres de fabrication)
• Gestion des utilisateurs et sécurité
