Le contexte

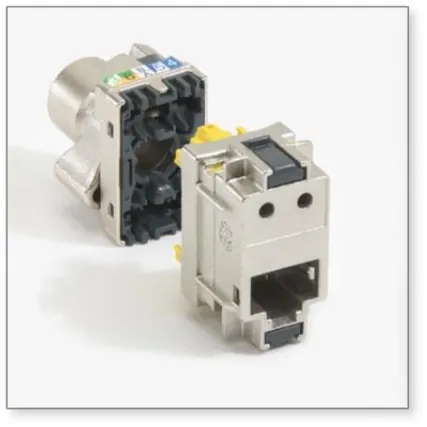

LEGRAND, spécialiste mondial des infrastructures électriques et numériques du bâtiment, souhaitait améliorer la facilité d’interprétation des résultats de tests de ses prises RJ45 en production.

L’objectif

Tester, par prélèvement, une prise RJ45 en comparant ses caractéristiques RF (crosstalk & return loss) avec un gabarit normatif (ISO ou TIA) tout en faisant la substitution mathématique du support de test.

La solution

Développer une application LabVIEW qui pilote un analyseur de réseaux vectoriel (VNA) et utilise NI AWR Microwave Office pour la correction des mesures.

Détails techniques

• Pilotage d’un VNA Agilent
• Assistance à la calibration du VNA
• Edition des équations de sortie dans Microwave Office
• Pilotage de Microwave Office par ActiveX pour les calculs
• Base de données SQLite pour gérer la configuration du banc, le suivi du matériel de test, les références et les catégories de prises

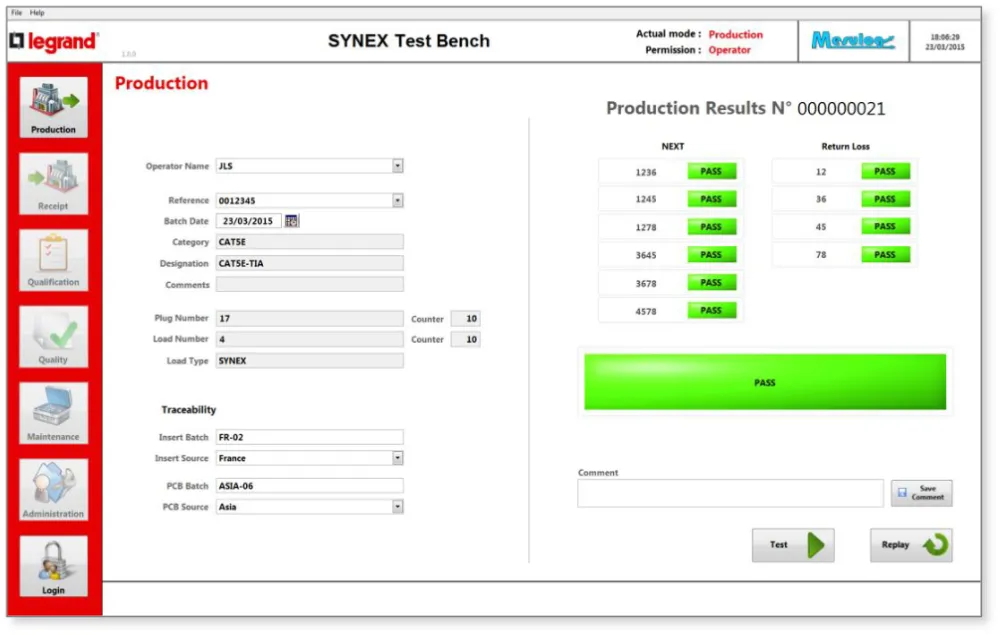

• Visualisation des mesures réalisées sur la prise RJ45
• Consultation des mesures archivées
• Journal d’événements Windows et affichage intégré à l’application
