Le contexte
ST-Ericsson est leader dans la conception et le développement de platesformes mobiles et semi-conducteurs sans fil. Ses différents laboratoires de validation en radio-communication doivent interfacer des composants RF suivant différents protocoles digitaux.
L’objectif
Créer un nouvel instrument autonome et programmable permettant de gérer différents protocoles de communication numérique (RFBUS, SPI, RFFE, PARIF, etc).
La solution
Développer une application sous LabVIEW FPGA, embarquée dans un châssis PXI équipé d’une carte NI-FlexRIO.
Détails techniques
- Châssis PXI express avec contrôleur embarqué sous MS Windows
- Carte NI-FlexRIO
- I/O module standard ou spécifique (ST-Ericsson)
- Utilisation de code VHDL dans un Socketed CLIP
- Pilotage par commandes VISA sur TCP/IP
- Différentes fréquences d’horloge internes ou externe
- Jeux d’instructions selon chaque protocole
- Lecture ou écriture bufferisée jusqu’à 30 Mo
- Entrées/sorties logiques auxiliaires

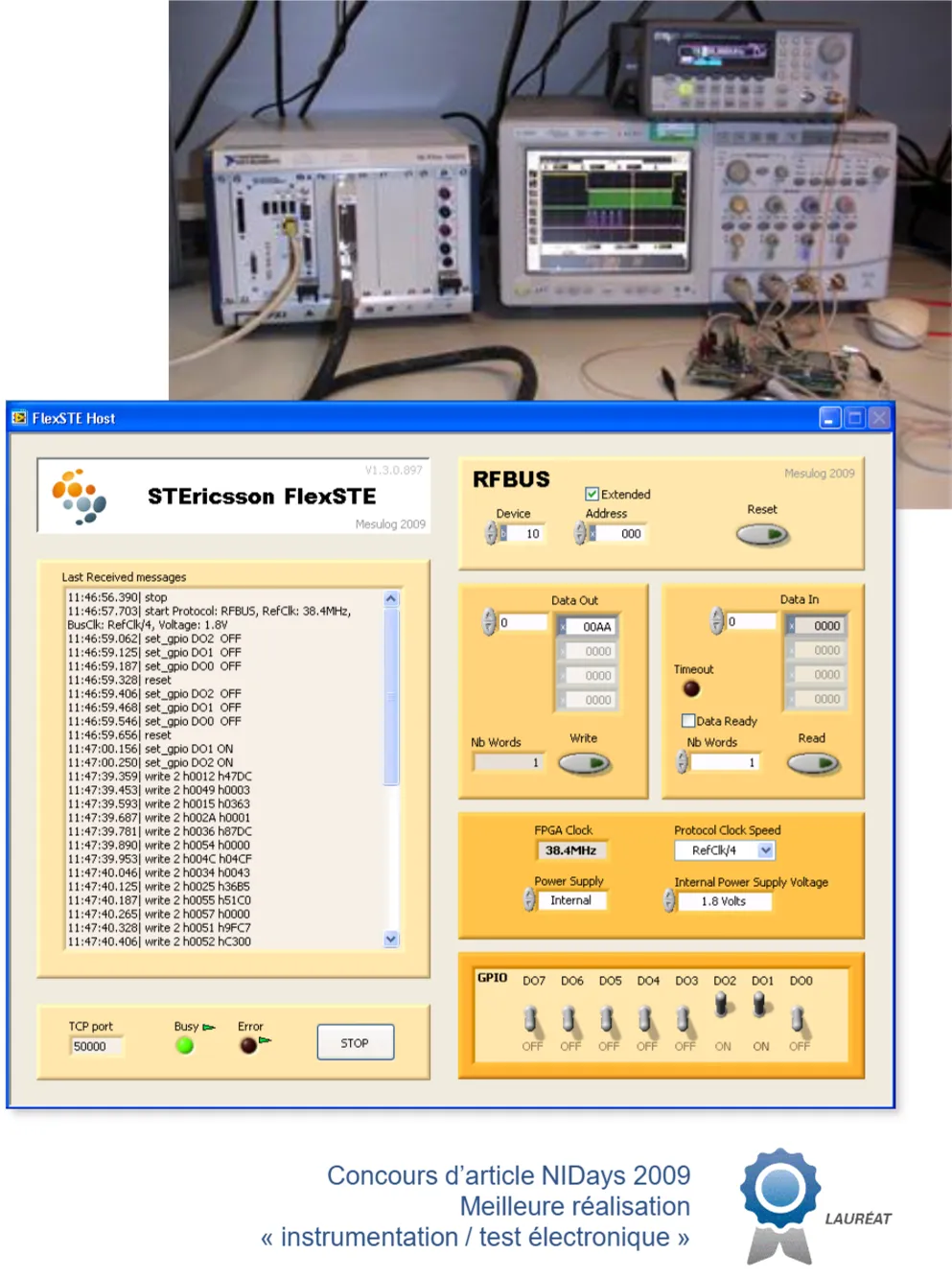

- Pilotage manuel et visualisation de l’historique des commandes par prise de contrôle distant
