Le contexte

AREVA T&D, filiale d’AREVA, est l’un des trois leaders mondiaux du transport et de la distribution d’électricité. À Aix-les-Bains, le site conçoit, fabrique et assure le service après-vente de postes sous enveloppe métallique isolés au gaz (PSEM) de 245 à 550 kV. Pour garantir la qualité et la sécurité, il est essentiel de vérifier les performances et l’endurance du disjoncteur.

L’objectif

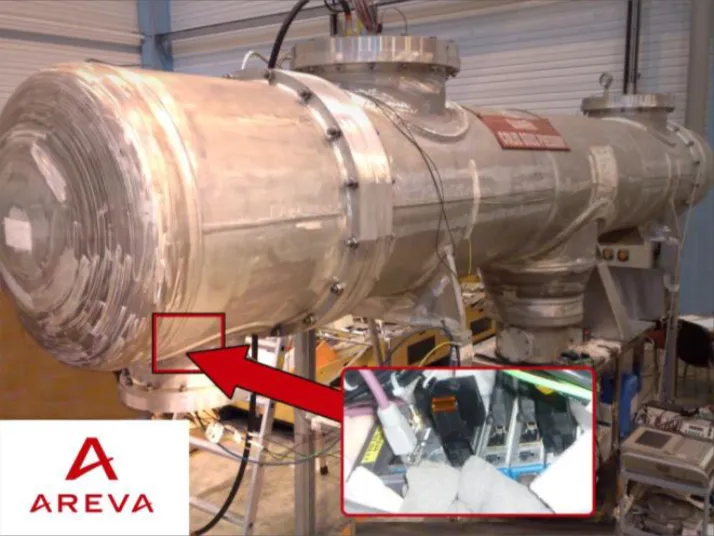

Développer un système d’acquisition de données entièrement embarqué, placé à l’intérieur du disjoncteur. Le système doit être robuste, simple et évolutif pour réaliser des mesures dans le disjoncteur sous pression lors d’un essai d’endurance.

La solution

À partir d’un NI CompactRIO, système robuste et personnalisable, une application LabVIEW (Real-Time et FPGA) a été développée pour réaliser un enregistreur de données embarqué utilisable à l’intérieur du disjoncteur.

Détails techniques

• Système NI CompactRIO exécutant une application LabVIEW Real-Time et FPGA
• Système évolutif et performant grâce à son intégration directe dans le disjoncteur
• Conditions d’environnement sévères : basse pression (0,01 mbar), haute pression (8 bar) et vibrations
• Fréquence d’échantillonnage de 10 kHz pendant 600 ms, avec un déclenchement par minute
• Données enregistrées dans des fichiers Excel

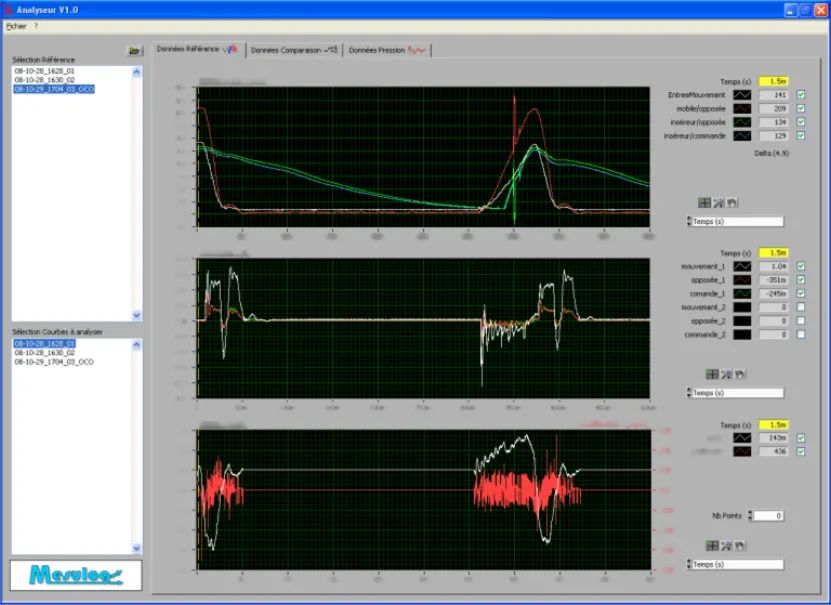

• Application LabVIEW de post-analyse pour la validation
