Le contexte

BEAMIND, startup issue du CEA Grenoble, a développé et industrialisé un équipement de test électrique sans contact destiné au marché des circuits imprimés et circuits de très haute densité de type IC Package. Basé sur le « Laser Direct Testing ® », technologie innovante utilisant l’effet photo-électrique, ce testeur permet de vérifier la continuité et l’isolation des pistes du circuit sous test avec une résolution spatiale inférieure à 60μm et une cadence d’acquisition de 1MHz.

L’objectif

Mettre en place une architecture logicielle pour l’ensemble de la machine, comprenant une supervision, un automate programmable et un applicatif spécifique dédié à la mesure embarquée dans un châssis PXI.

La solution

Développer un ensemble d’applications sous LabVIEW faisant partie intégrante de l’équipement de test final.

Détails techniques

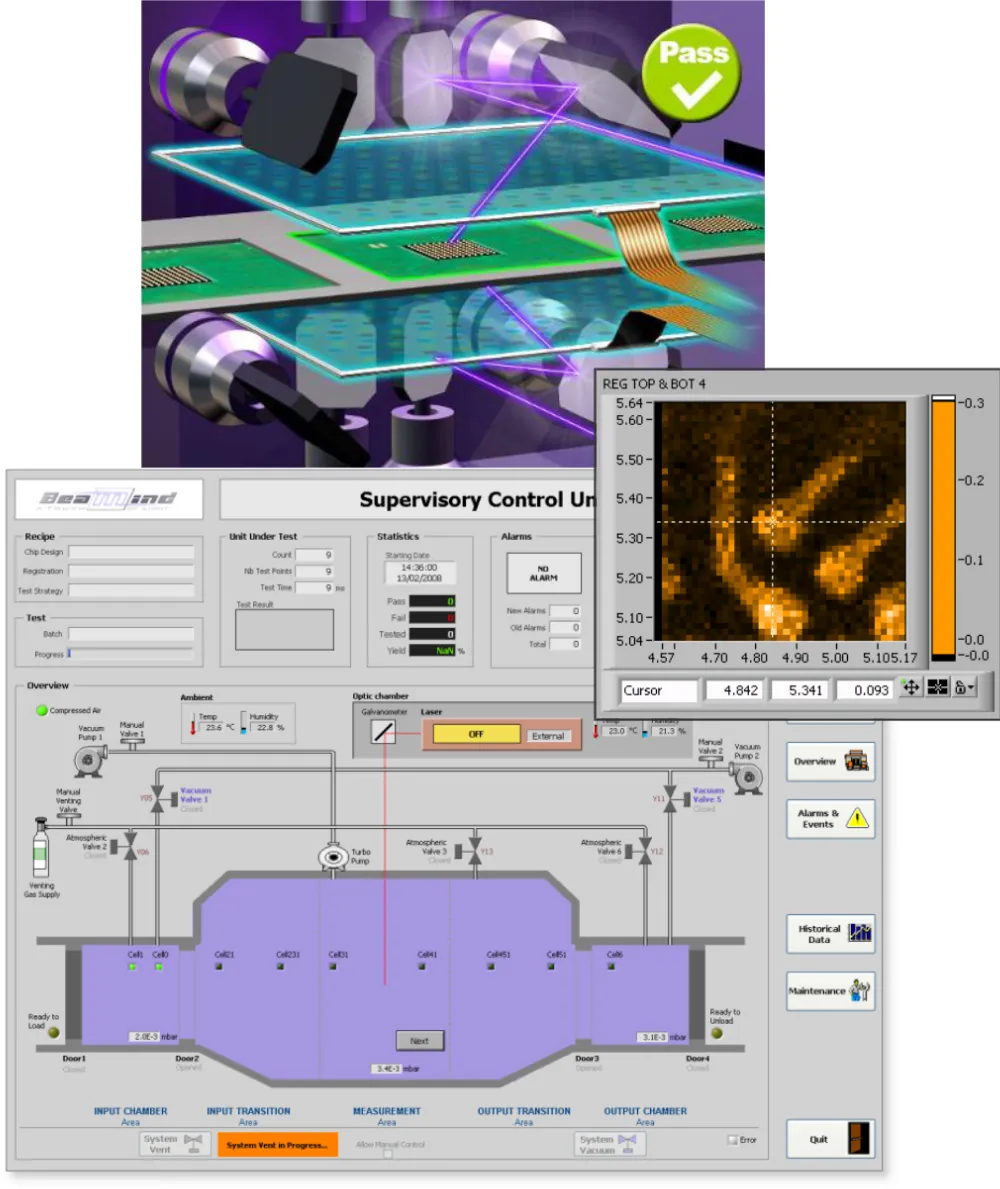

• Supervision sous LabVIEW DSC permettant l’import de la définition numérique du circuit à tester, la configuration du test, la visualisation des résultats, et le monitoring de la machine en liaison OPC avec l’automate.
• Logiciel de mesure sous LabVIEW intégré dans un châssis PXI.
• Détection évènementielles des commandes issues de l’automate.
• Synchronisation tâches de génération et acquisition analogiques par carte HSDIO (patterns numériques, scripts embarqués).
• Test par auto-apprentissage des signatures électriques.
