Modernisation banc de test final

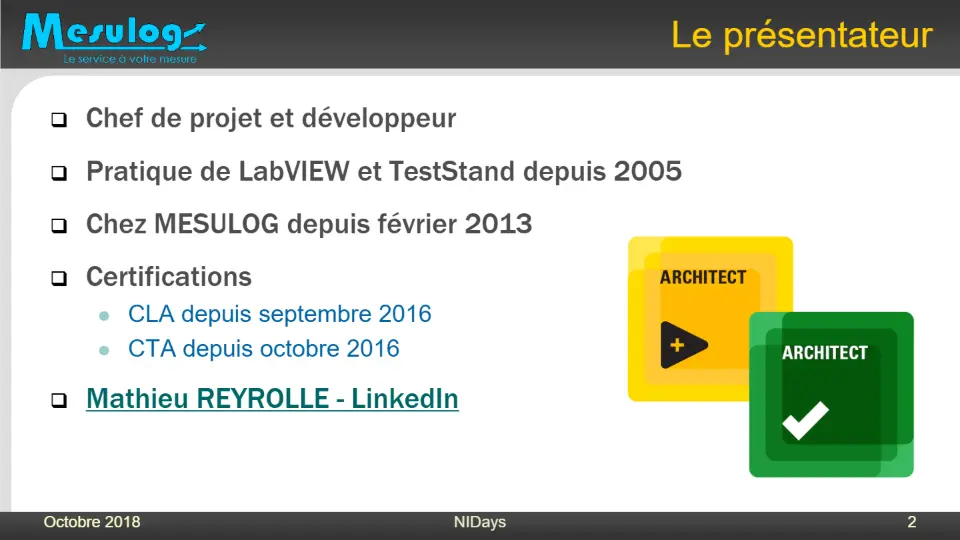

Mathieu REYROLLE

Chef de projet / Développeur certifié

 Chef de projet et développeur

 Pratique de LabVIEW et TestStand depuis 2005

 Chez MESULOG depuis février 2013

 Certifications

 CLA depuis septembre 2016  CTA depuis octobre 2016

 Mathieu REYROLLE - LinkedIn

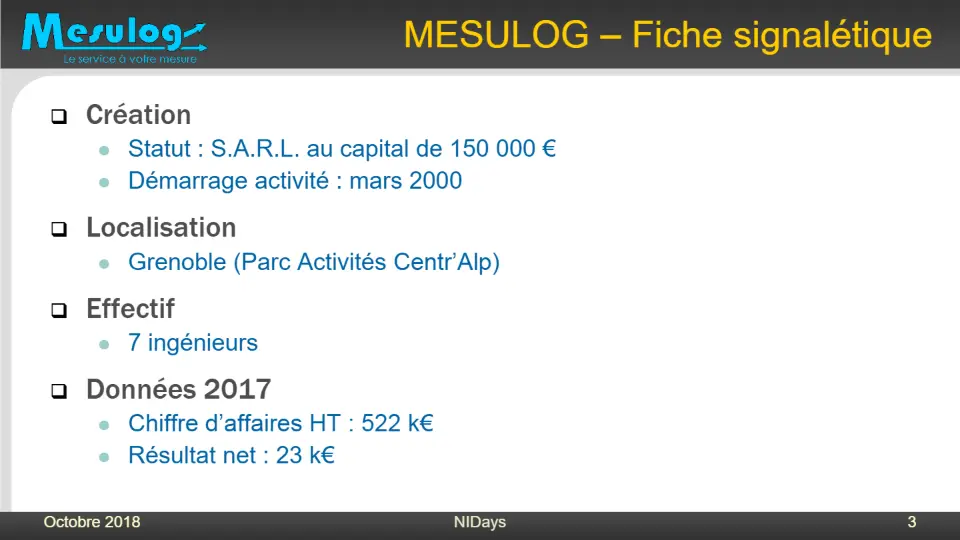

 Création

 Statut : S.A.R.L. au capital de 150 000 €  Démarrage activité : mars 2000

 Localisation

 Grenoble (Parc Activités Centr’Alp)

 Effectif

 7 ingénieurs

 Données 2017

 Chiffre d’affaires HT : 522 k€  Résultat net : 23 k€

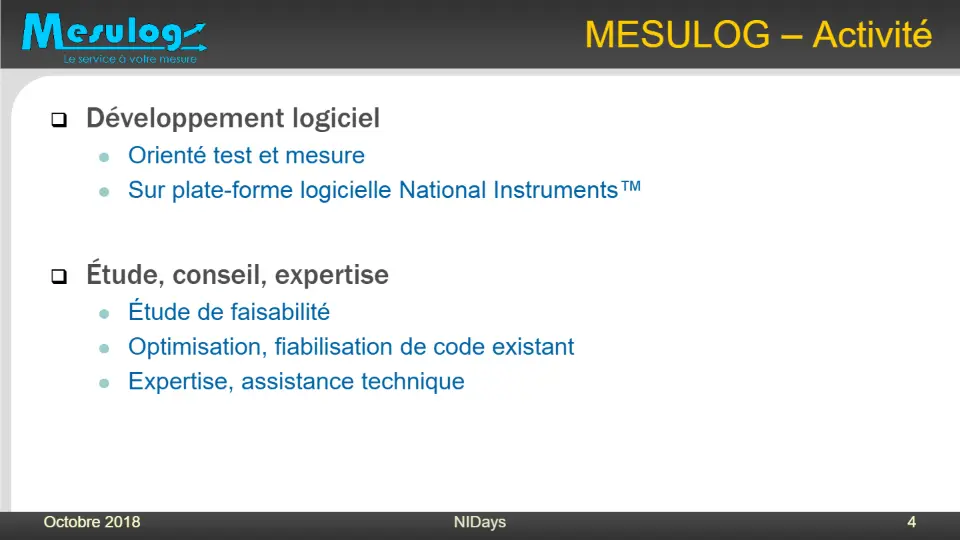

 Développement logiciel

 Orienté test et mesure  Sur plate-forme logicielle National Instruments™

 Étude, conseil, expertise

 Étude de faisabilité  Optimisation, fiabilisation de code existant  Expertise, assistance technique

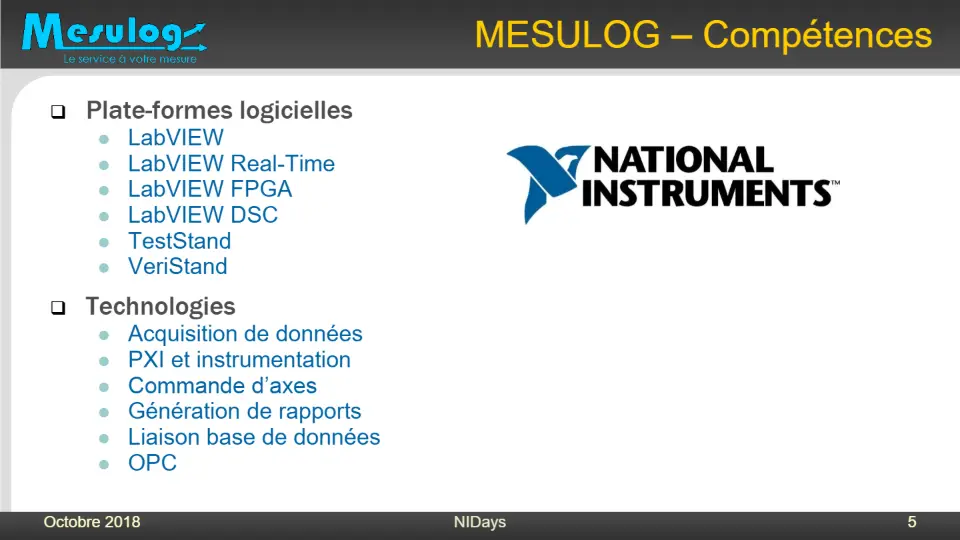

 Plate-formes logicielles

 LabVIEW  LabVIEW Real-Time  LabVIEW FPGA  LabVIEW DSC  TestStand  VeriStand

 Technologies

 Acquisition de données  PXI et instrumentation  Commande d’axes  Génération de rapports  Liaison base de données  OPC

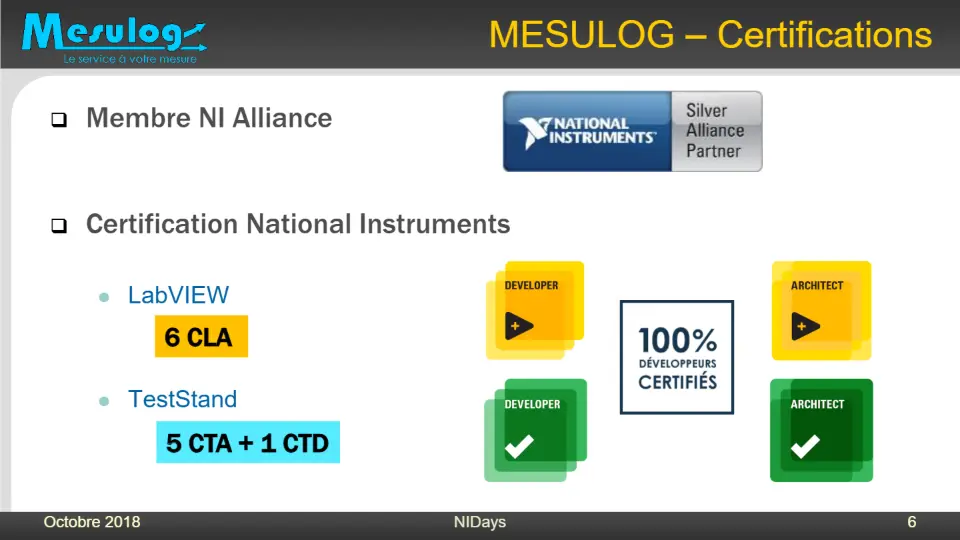

 Membre NI Alliance

 Certification National Instruments

 LabVIEW

6 CLA

 TestStand

5 CTA + 1 CTD

 Contexte

 Phase 1 : Aide à l’expression du besoin

 Phase 2 : Réalisation

 Bilan

Il était une fois…

LE CONTEXTE

 Fondé en 1968  Chiffre d’affaire de 1660M€ en 2017  7000 personnes dont 3900 en France  6 pôles d’activités

 Pôle Climatisation et Ventilation

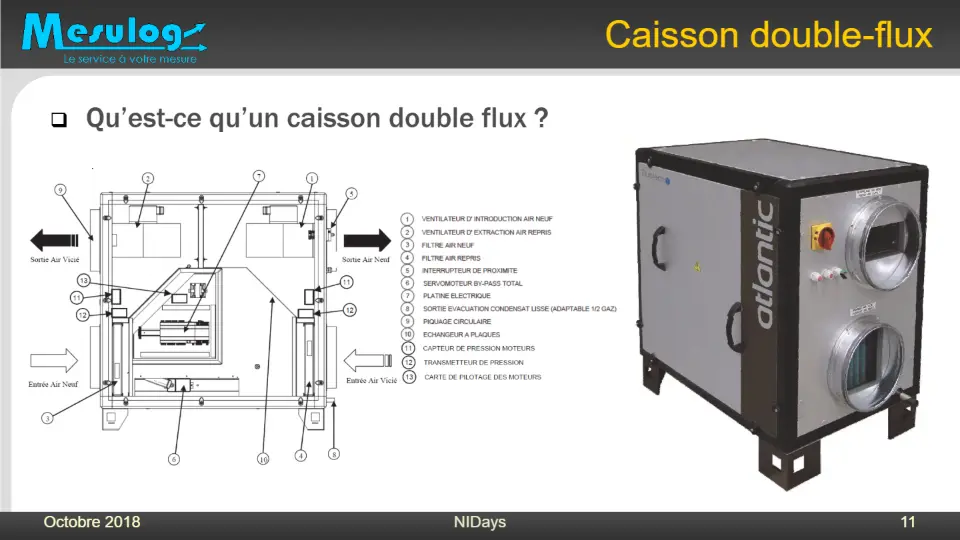

 Qu’est-ce qu’un caisson double flux ?

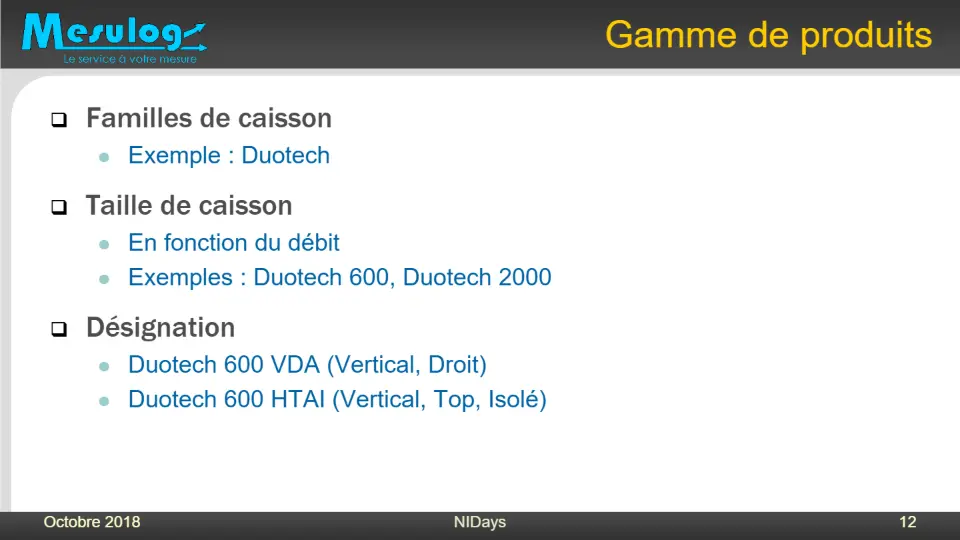

 Familles de caisson

 Exemple : Duotech

 Taille de caisson

 En fonction du débit  Exemples : Duotech 600, Duotech 2000

 Désignation

 Duotech 600 VDA (Vertical, Droit)  Duotech 600 HTAI (Vertical, Top, Isolé)

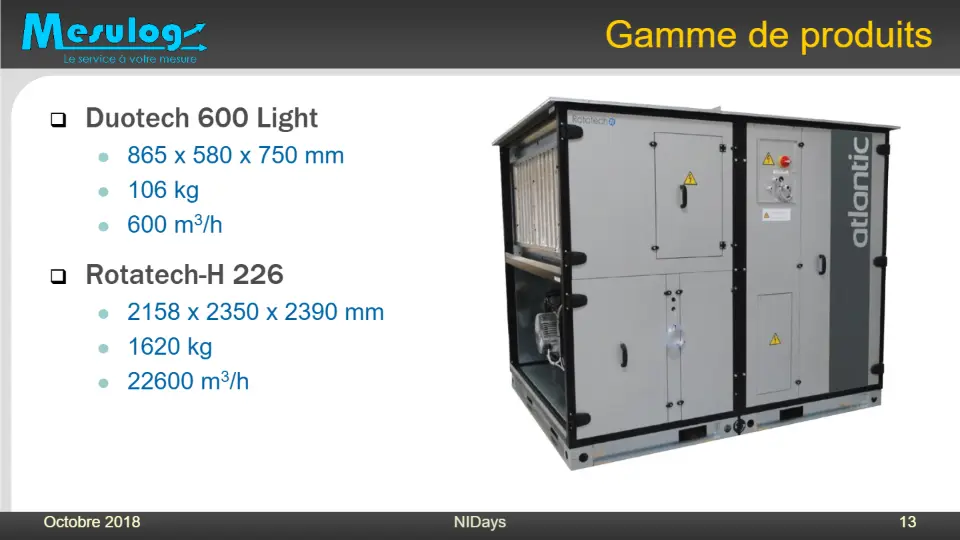

 Duotech 600 Light

 865 x 580 x 750 mm  106 kg  600 m3/h

 Rotatech-H 226

 2158 x 2350 x 2390 mm  1620 kg  22600 m3/h

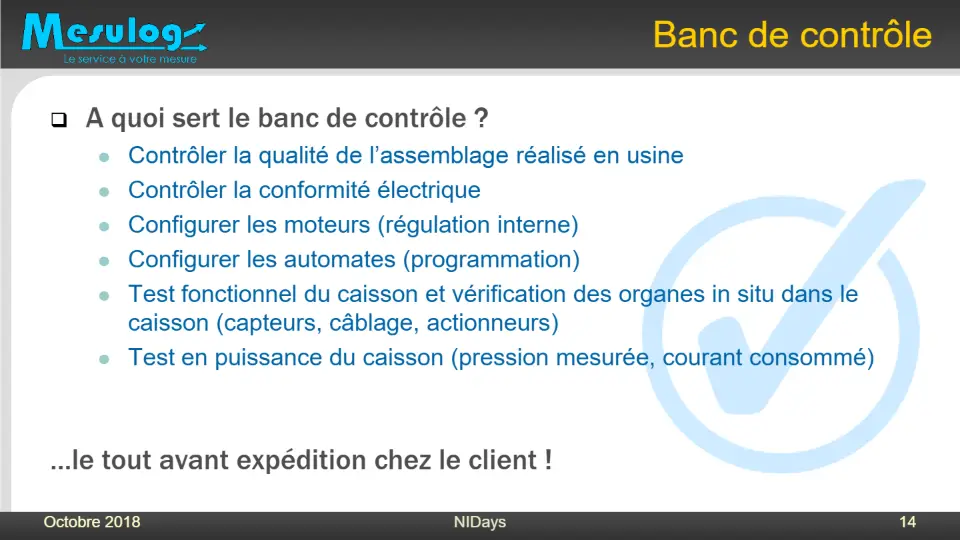

 A quoi sert le banc de contrôle ?

 Contrôler la qualité de l’assemblage réalisé en usine  Contrôler la conformité électrique  Configurer les moteurs (régulation interne)  Configurer les automates (programmation)  Test fonctionnel du caisson et vérification des organes in situ dans le

caisson (capteurs, câblage, actionneurs)

 Test en puissance du caisson (pression mesurée, courant consommé)

…le tout avant expédition chez le client !

Phase 1 : pré-étude menée fin 2016

AIDE À L’EXPRESSION DU BESOIN

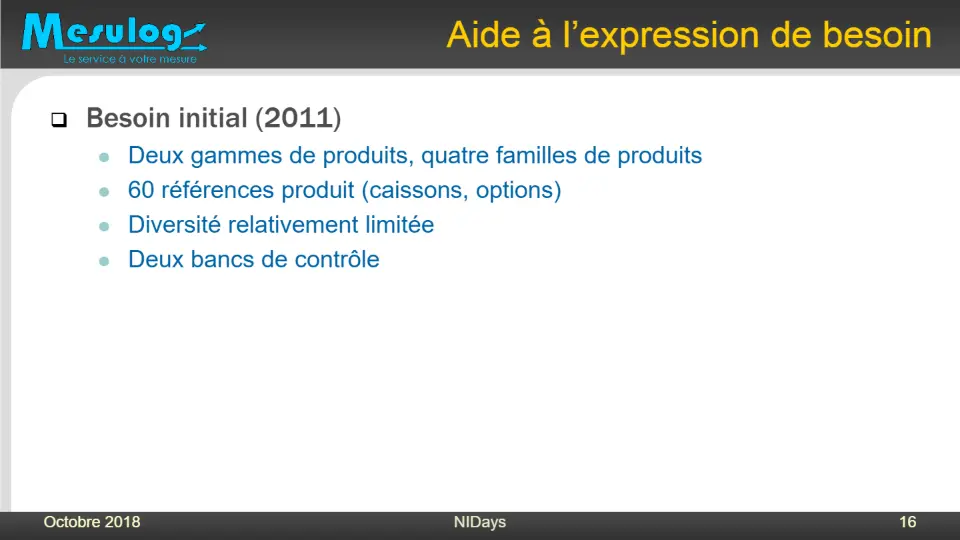

 Besoin initial (2011)

 Deux gammes de produits, quatre familles de produits  60 références produit (caissons, options)  Diversité relativement limitée  Deux bancs de contrôle

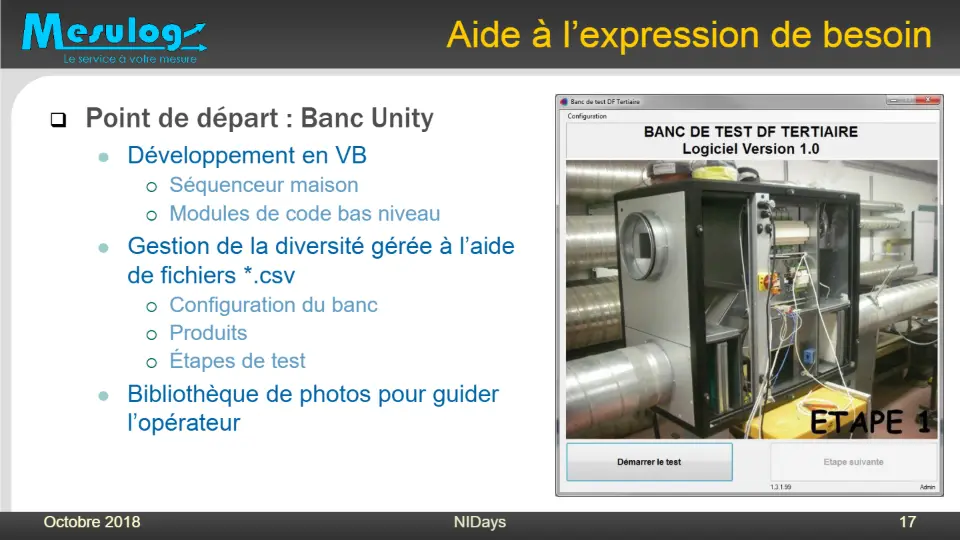

 Point de départ : Banc Unity

 Développement en VB

 Séquenceur maison  Modules de code bas niveau

 Gestion de la diversité gérée à l’aide

de fichiers *.csv

 Configuration du banc  Produits  Étapes de test

 Bibliothèque de photos pour guider

l’opérateur

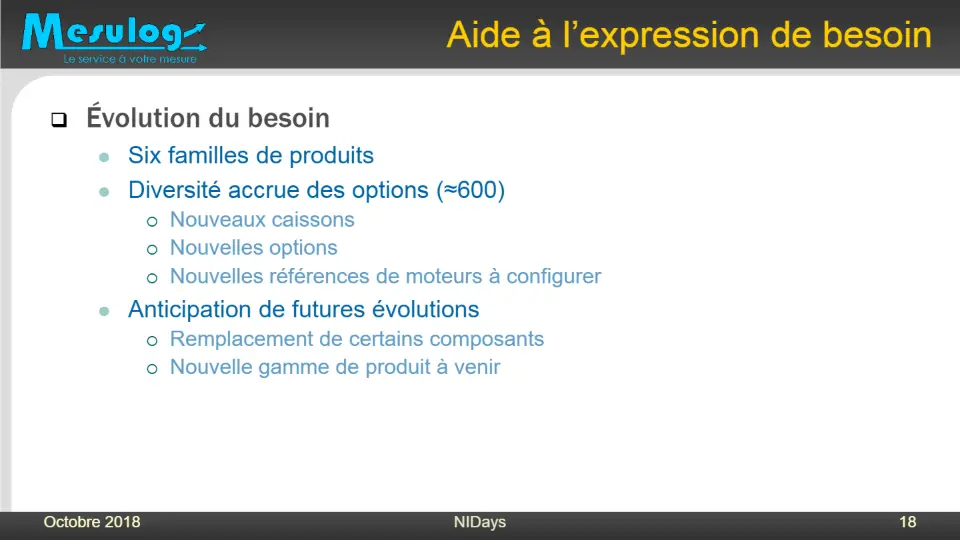

 Évolution du besoin

 Six familles de produits  Diversité accrue des options (≈600)

 Nouveaux caissons  Nouvelles options  Nouvelles références de moteurs à configurer

 Anticipation de futures évolutions

 Remplacement de certains composants  Nouvelle gamme de produit à venir

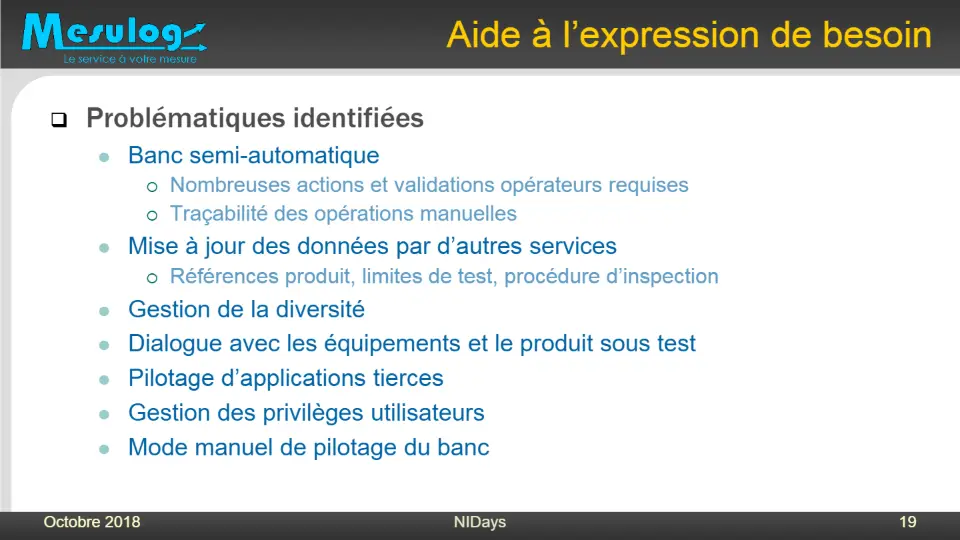

 Problématiques identifiées

 Banc semi-automatique

 Nombreuses actions et validations opérateurs requises  Traçabilité des opérations manuelles

 Mise à jour des données par d’autres services

 Références produit, limites de test, procédure d’inspection

 Gestion de la diversité  Dialogue avec les équipements et le produit sous test  Pilotage d’applications tierces  Gestion des privilèges utilisateurs  Mode manuel de pilotage du banc

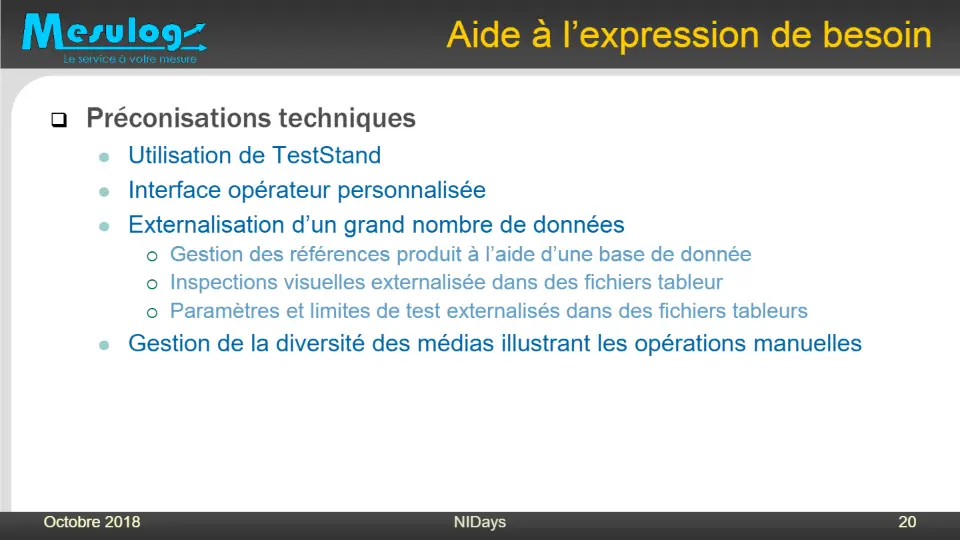

 Préconisations techniques

 Utilisation de TestStand  Interface opérateur personnalisée  Externalisation d’un grand nombre de données

 Gestion des références produit à l’aide d’une base de donnée  Inspections visuelles externalisée dans des fichiers tableur  Paramètres et limites de test externalisés dans des fichiers tableurs

 Gestion de la diversité des médias illustrant les opérations manuelles

Phase 2 : développement du banc Harmonie

RÉALISATION

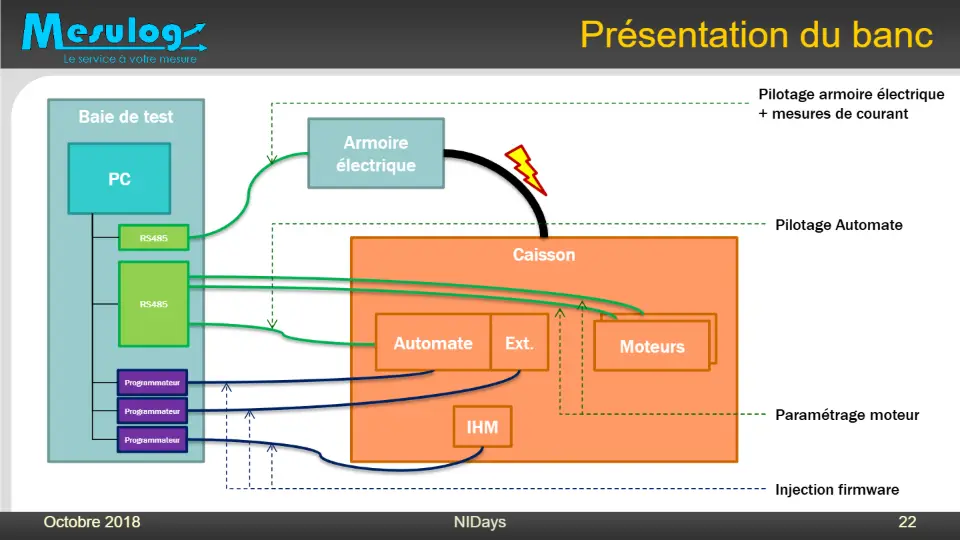

Pilotage armoire électrique + mesures de courant

Baie de test

Armoire électrique

PC

Pilotage Automate

RS485

Caisson

RS485

Automate Moteurs

Ext.

Programmateur

Programmateur

Paramétrage moteur

Programmateur

IHM

Injection firmware

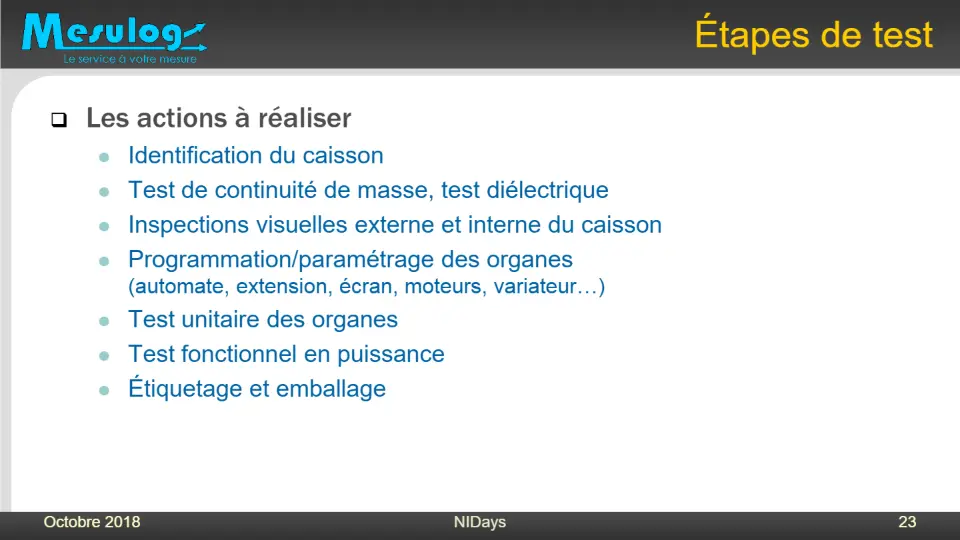

 Les actions à réaliser

 Identification du caisson  Test de continuité de masse, test diélectrique  Inspections visuelles externe et interne du caisson  Programmation/paramétrage des organes

(automate, extension, écran, moteurs, variateur…)

 Test unitaire des organes  Test fonctionnel en puissance  Étiquetage et emballage

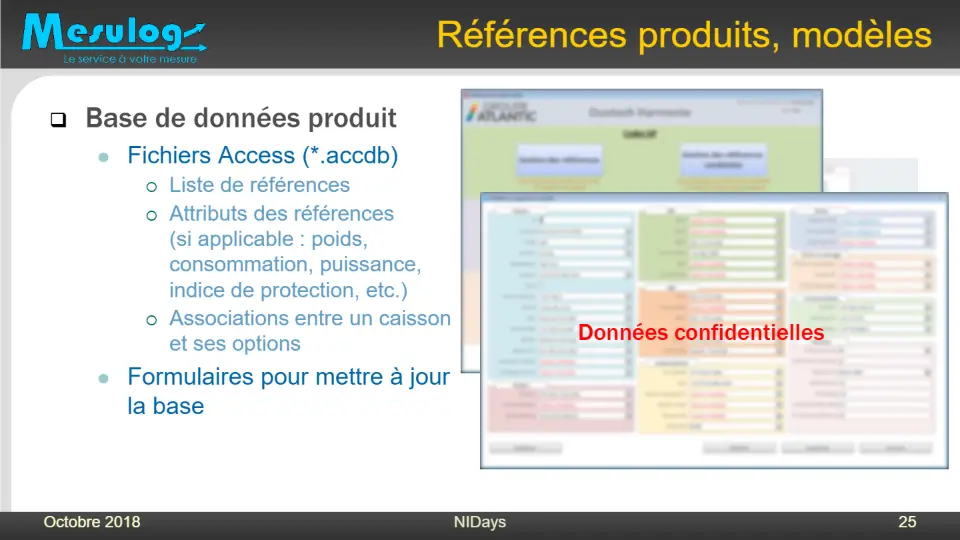

 Base de données produit

 Fichiers Access (*.accdb)

 Liste de références  Attributs des références

(si applicable : poids, consommation, puissance, indice de protection, etc.)

Base Produit

 Associations entre un caisson

Données confidentielles

et ses options

 Formulaires pour mettre à jour

la base

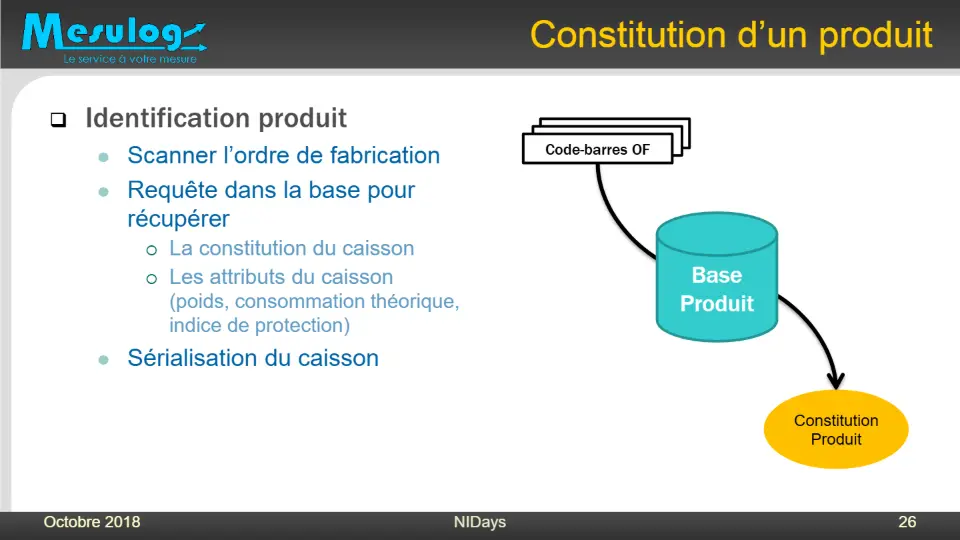

 Identification produit

 Scanner l’ordre de fabrication  Requête dans la base pour

Code-barres OF

récupérer

 La constitution du caisson  Les attributs du caisson

Base Produit

(poids, consommation théorique, indice de protection)

 Sérialisation du caisson

Constitution

Produit

Paramètres et limites

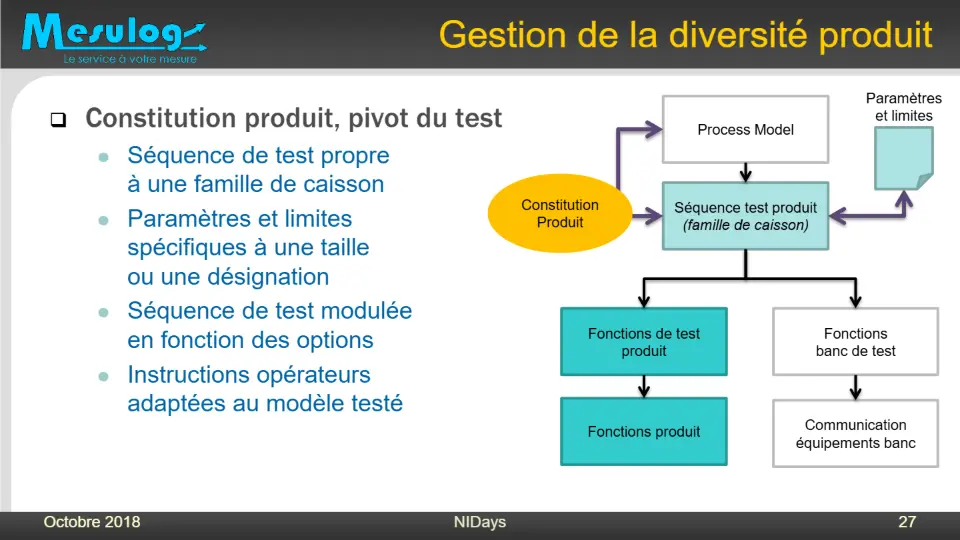

 Constitution produit, pivot du test

Process Model

 Séquence de test propre

à une famille de caisson

Constitution

Produit

Séquence test produit

(famille de caisson)

 Paramètres et limites

spécifiques à une taille ou une désignation

 Séquence de test modulée

en fonction des options

Fonctions de test

Fonctions banc de test

produit

 Instructions opérateurs

adaptées au modèle testé

Fonctions produit Communication

équipements banc

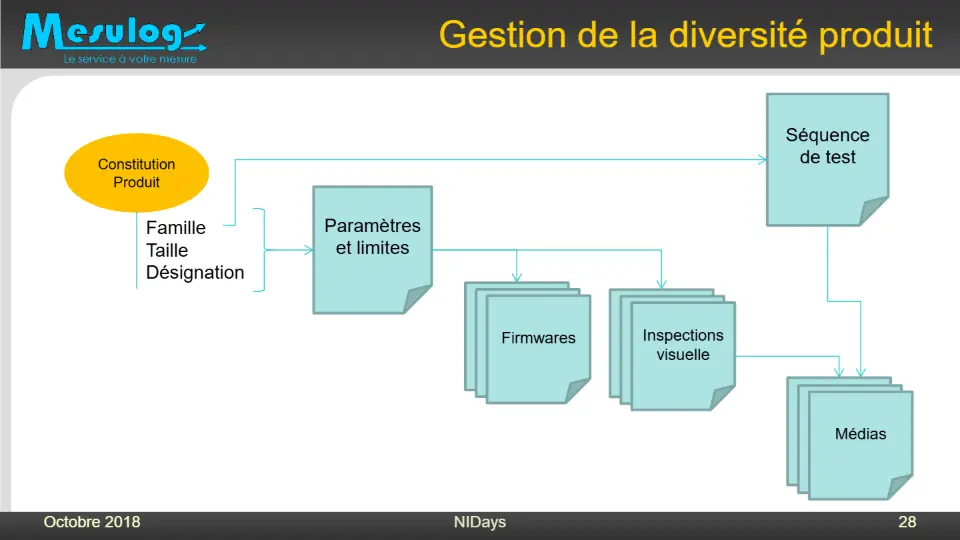

Séquence de test

Constitution

Produit

Famille Taille Désignation

Paramètres et limites

Firmwares

Inspections visuelle

Médias

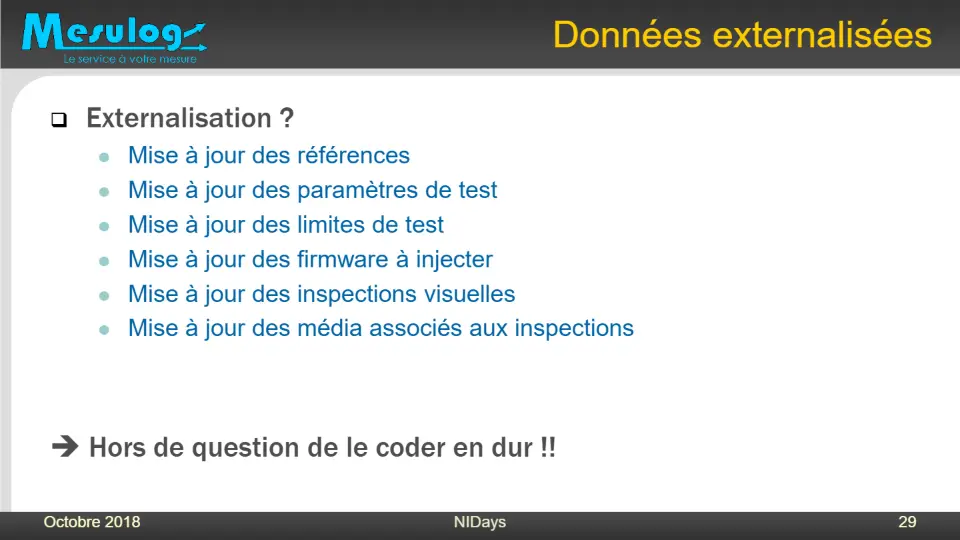

 Externalisation ?

 Mise à jour des références  Mise à jour des paramètres de test  Mise à jour des limites de test  Mise à jour des firmware à injecter  Mise à jour des inspections visuelles  Mise à jour des média associés aux inspections

 Hors de question de le coder en dur !!

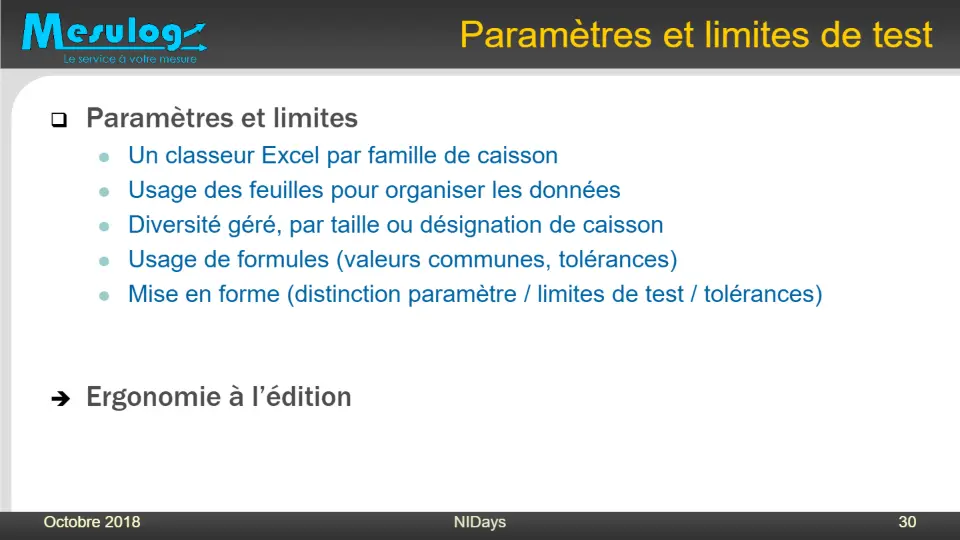

 Paramètres et limites

 Un classeur Excel par famille de caisson  Usage des feuilles pour organiser les données  Diversité géré, par taille ou désignation de caisson  Usage de formules (valeurs communes, tolérances)  Mise en forme (distinction paramètre / limites de test / tolérances)

 Ergonomie à l’édition

Données confidentielles

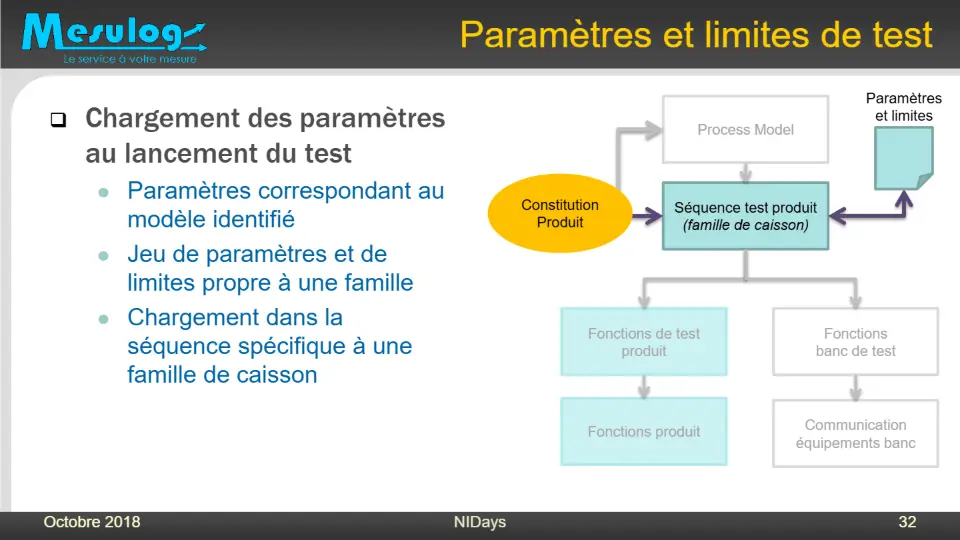

Paramètres et limites

 Chargement des paramètres

Process Model

au lancement du test

 Paramètres correspondant au

Constitution

Produit

Séquence test produit

(famille de caisson)

modèle identifié

 Jeu de paramètres et de

limites propre à une famille

 Chargement dans la

Fonctions de test

Fonctions banc de test

séquence spécifique à une famille de caisson

produit

Fonctions produit Communication

équipements banc

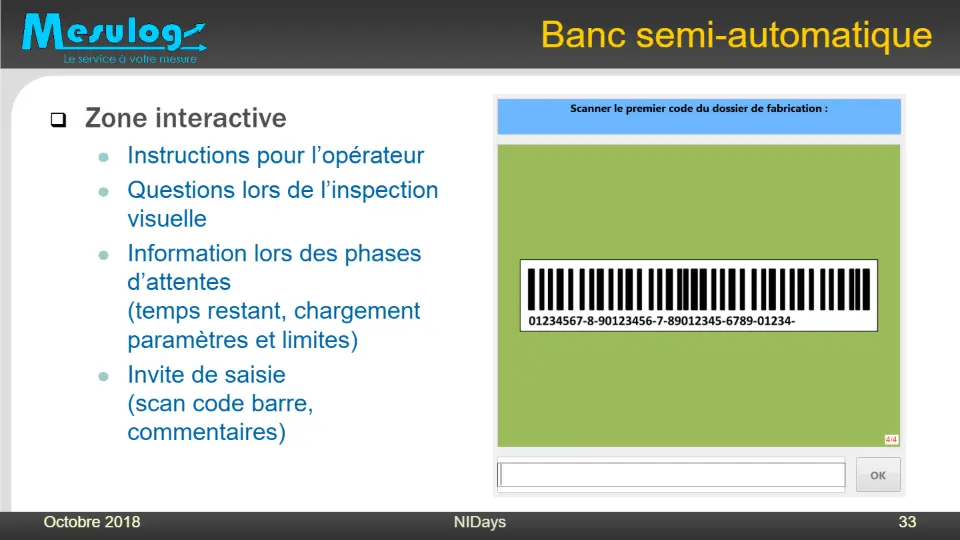

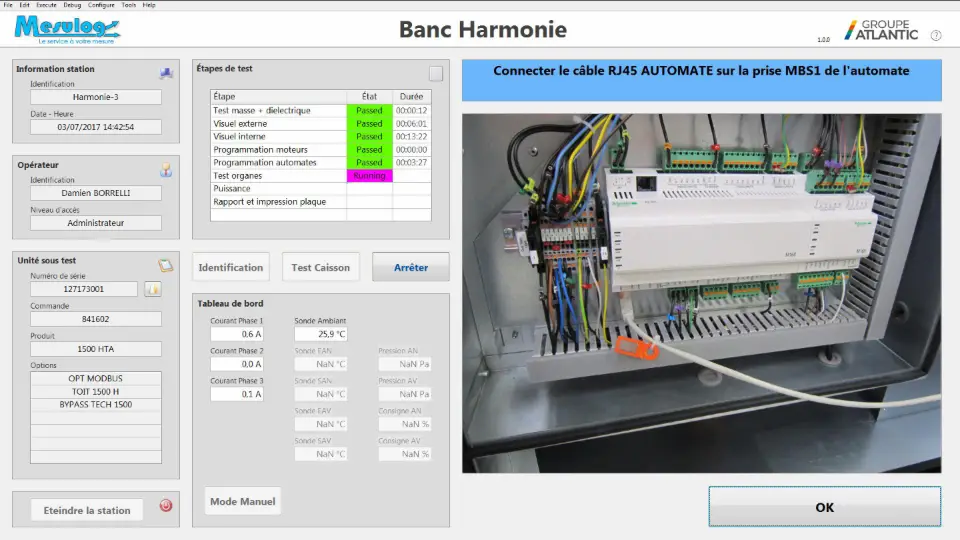

 Zone interactive

 Instructions pour l’opérateur  Questions lors de l’inspection

visuelle

 Information lors des phases

d’attentes (temps restant, chargement paramètres et limites)

 Invite de saisie

(scan code barre, commentaires)

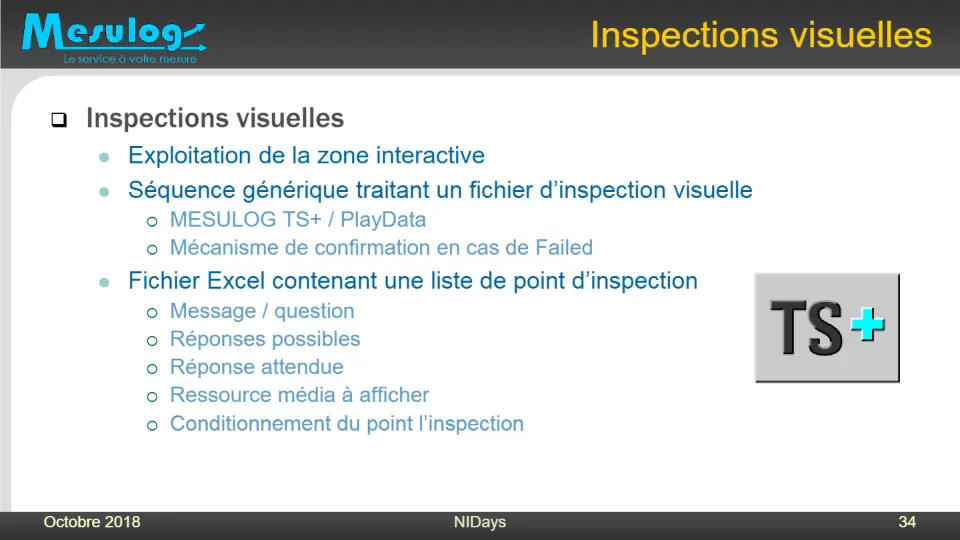

 Inspections visuelles

 Exploitation de la zone interactive  Séquence générique traitant un fichier d’inspection visuelle

 MESULOG TS+ / PlayData  Mécanisme de confirmation en cas de Failed

 Fichier Excel contenant une liste de point d’inspection

 Message / question  Réponses possibles  Réponse attendue  Ressource média à afficher  Conditionnement du point l’inspection

Données confidentielles

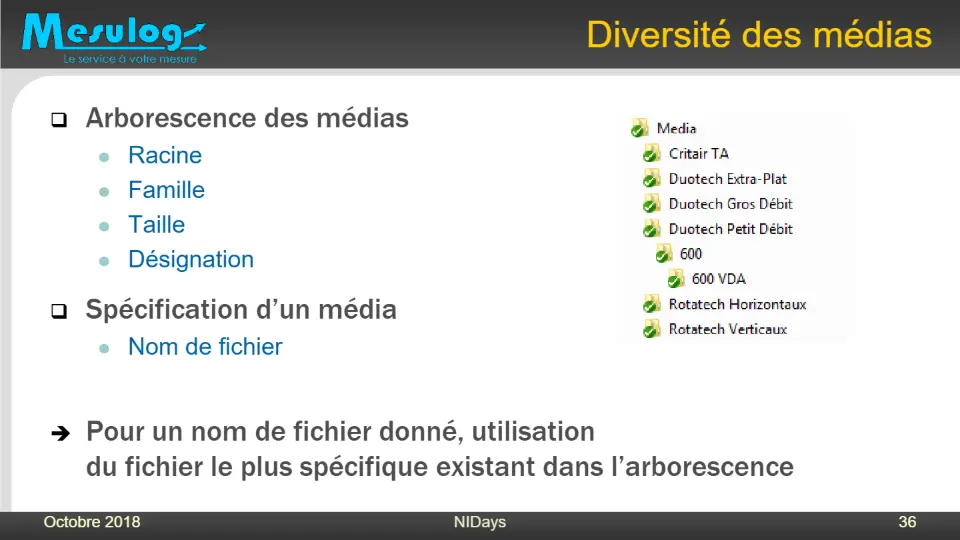

 Arborescence des médias

 Racine  Famille  Taille  Désignation

 Spécification d’un média

 Nom de fichier

 Pour un nom de fichier donné, utilisation

du fichier le plus spécifique existant dans l’arborescence

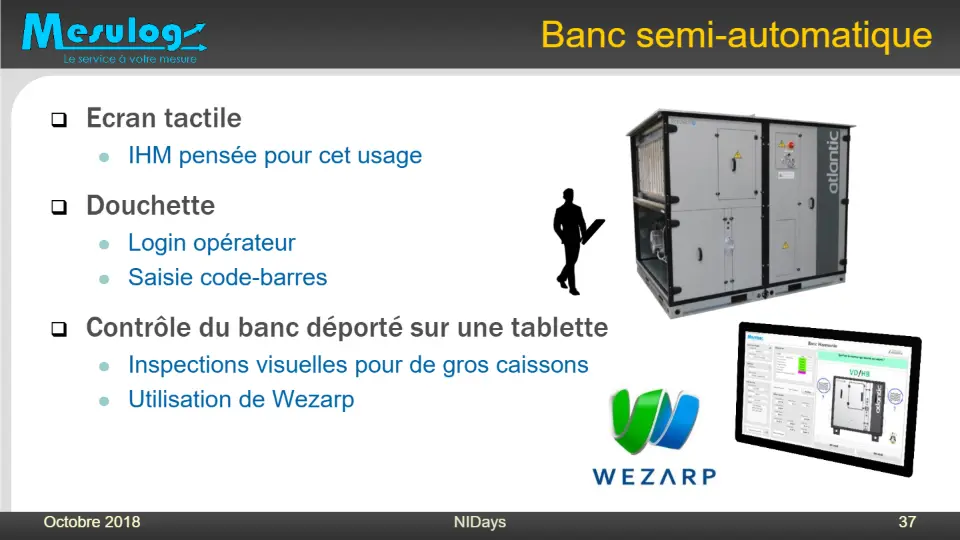

 Ecran tactile

 IHM pensée pour cet usage

 Douchette

 Login opérateur  Saisie code-barres

 Contrôle du banc déporté sur une tablette

 Inspections visuelles pour de gros caissons  Utilisation de Wezarp

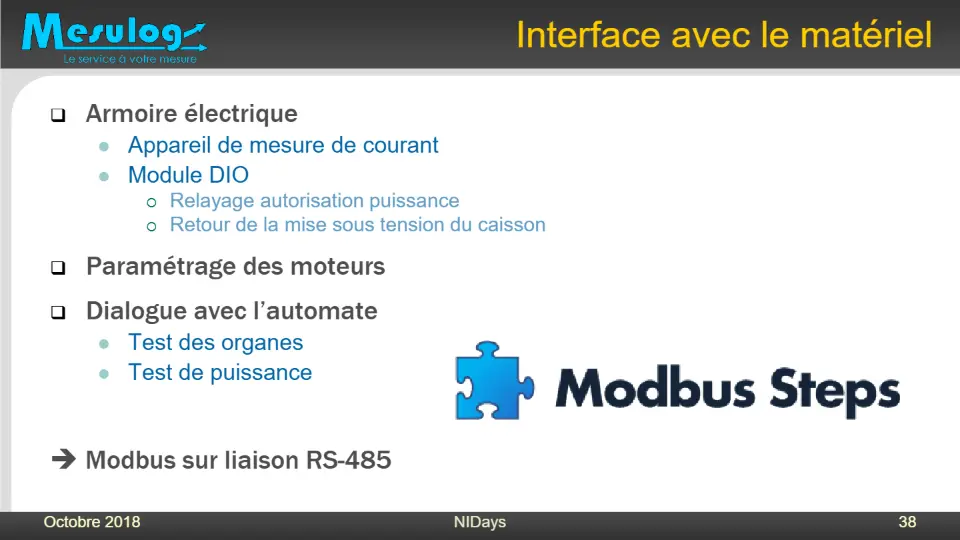

 Armoire électrique

 Appareil de mesure de courant  Module DIO

 Relayage autorisation puissance  Retour de la mise sous tension du caisson

 Paramétrage des moteurs

 Dialogue avec l’automate

 Test des organes  Test de puissance

 Modbus sur liaison RS-485

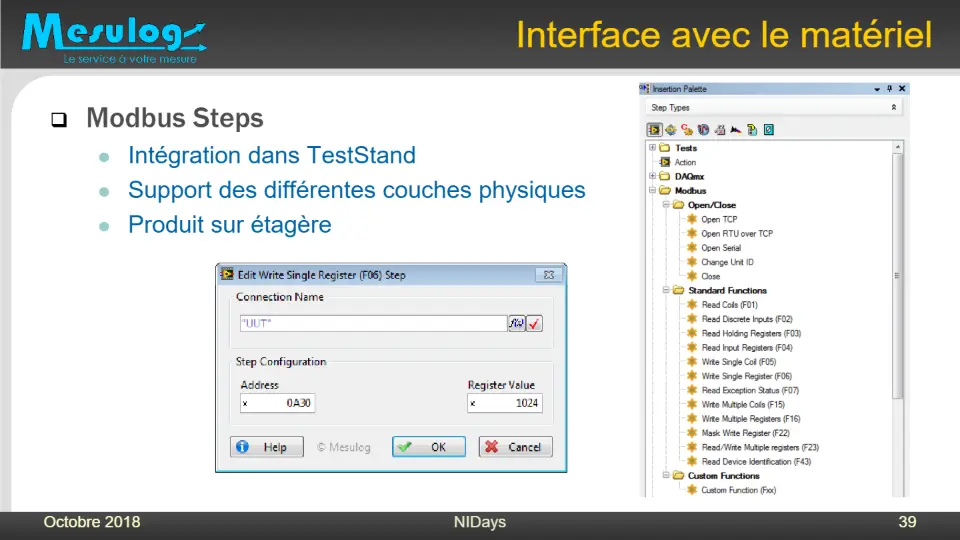

 Modbus Steps

 Intégration dans TestStand  Support des différentes couches physiques  Produit sur étagère

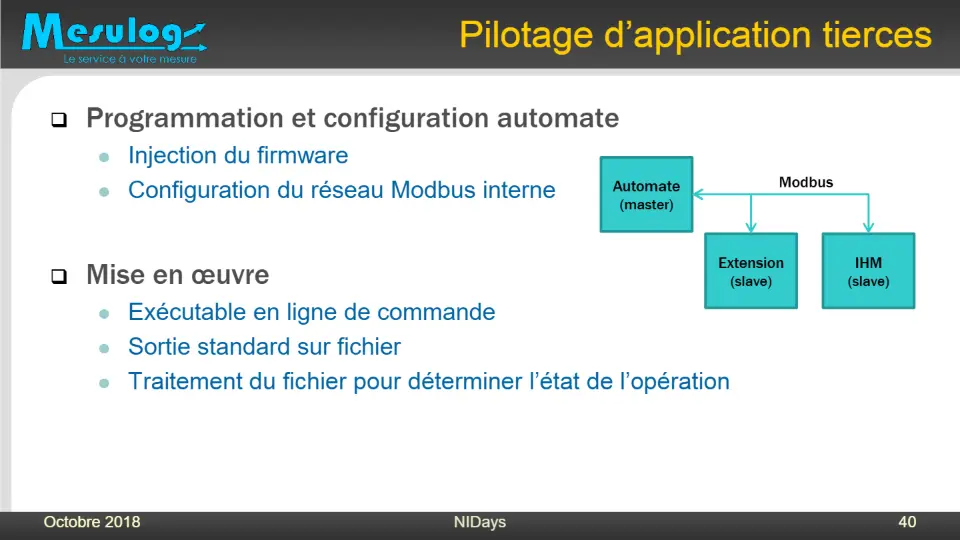

 Programmation et configuration automate

 Injection du firmware  Configuration du réseau Modbus interne

Automate

(master)

Modbus

Extension

(slave)

IHM

(slave)

 Mise en œuvre

 Exécutable en ligne de commande  Sortie standard sur fichier  Traitement du fichier pour déterminer l’état de l’opération

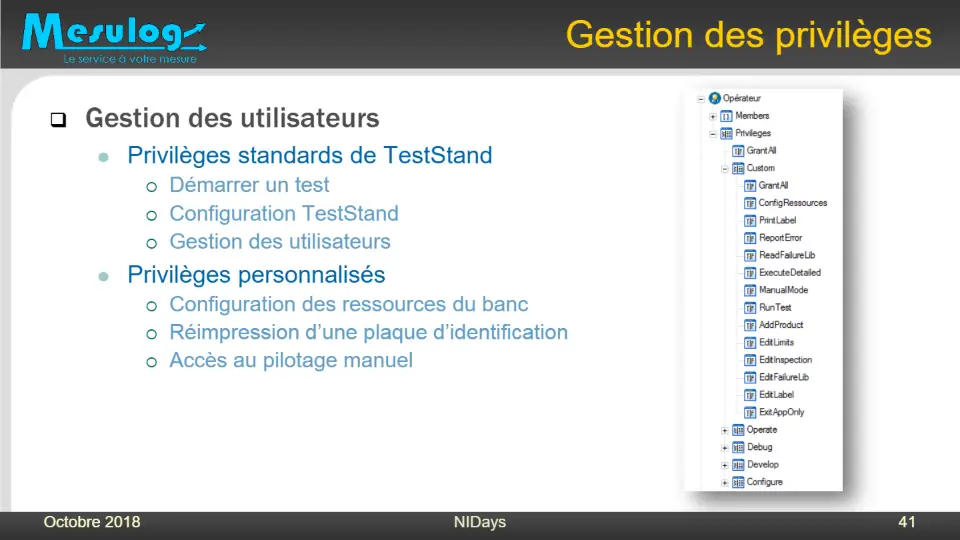

 Gestion des utilisateurs

 Privilèges standards de TestStand

 Démarrer un test  Configuration TestStand  Gestion des utilisateurs

 Privilèges personnalisés

 Configuration des ressources du banc  Réimpression d’une plaque d’identification  Accès au pilotage manuel

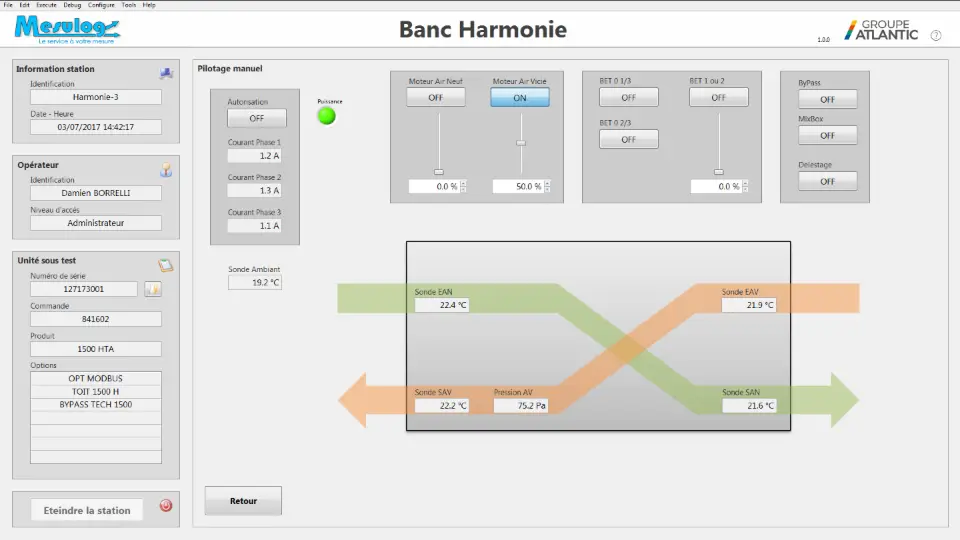

 Image test manuel

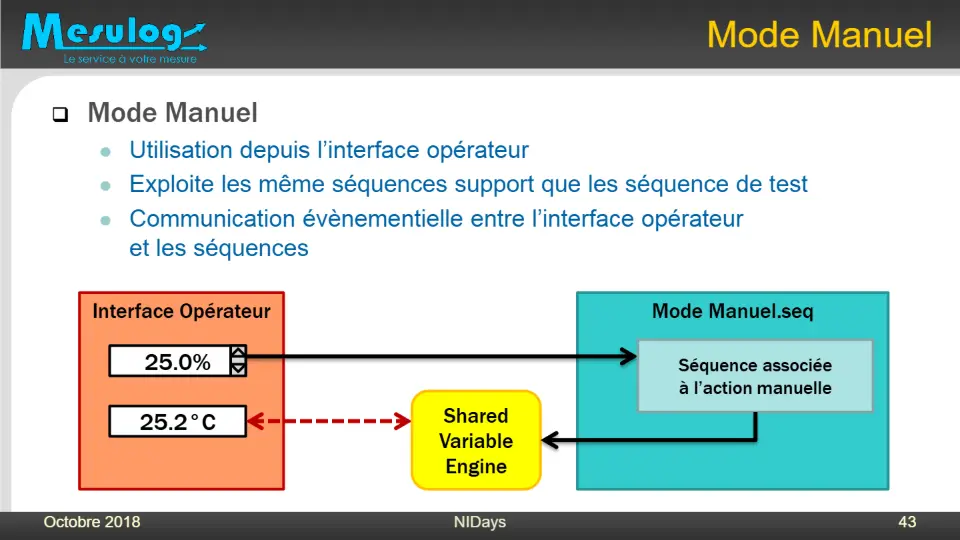

 Mode Manuel

 Utilisation depuis l’interface opérateur  Exploite les même séquences support que les séquence de test  Communication évènementielle entre l’interface opérateur

et les séquences

Interface Opérateur

Mode Manuel.seq

25.0%

Séquence associée à l’action manuelle

25.2°C

Shared Variable Engine

Il vécurent heureux et contrôlèrent de nombreux caissons…

BILAN

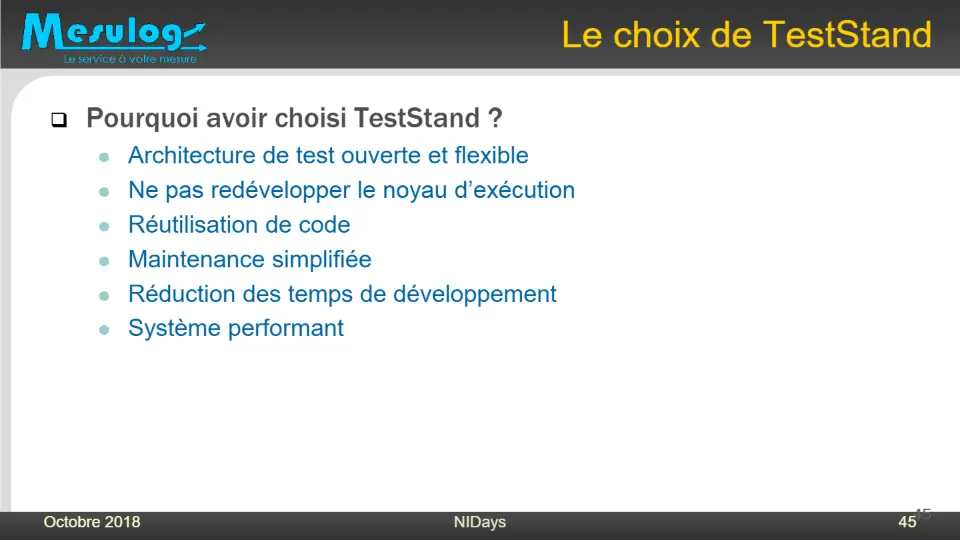

 Pourquoi avoir choisi TestStand ?

 Architecture de test ouverte et flexible  Ne pas redévelopper le noyau d’exécution  Réutilisation de code  Maintenance simplifiée  Réduction des temps de développement  Système performant

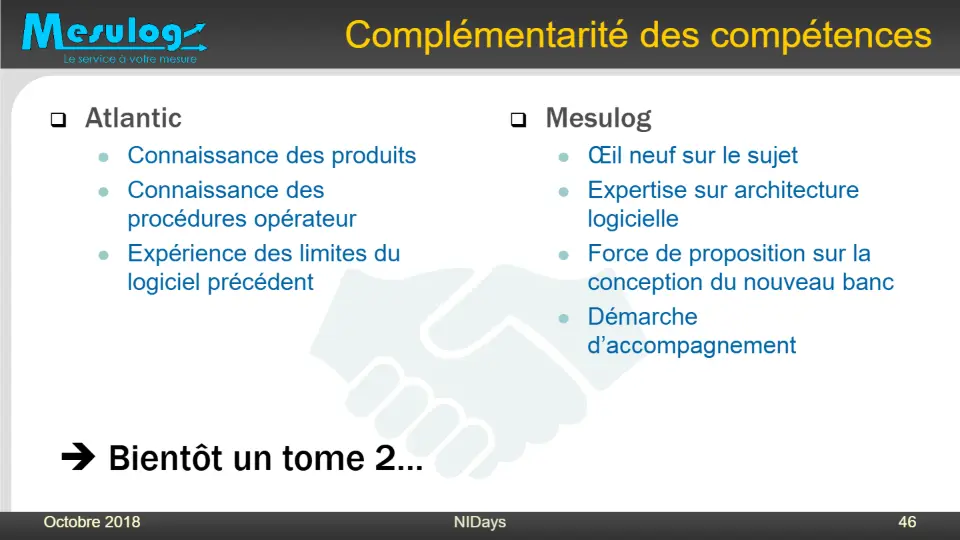

 Atlantic

 Mesulog

 Connaissance des produits  Connaissance des

 Œil neuf sur le sujet  Expertise sur architecture

procédures opérateur

logicielle

 Expérience des limites du

 Force de proposition sur la

logiciel précédent

conception du nouveau banc

 Démarche

d’accompagnement

 Bientôt un tome 2…
